SACB-8/ 8-M23 P12
-

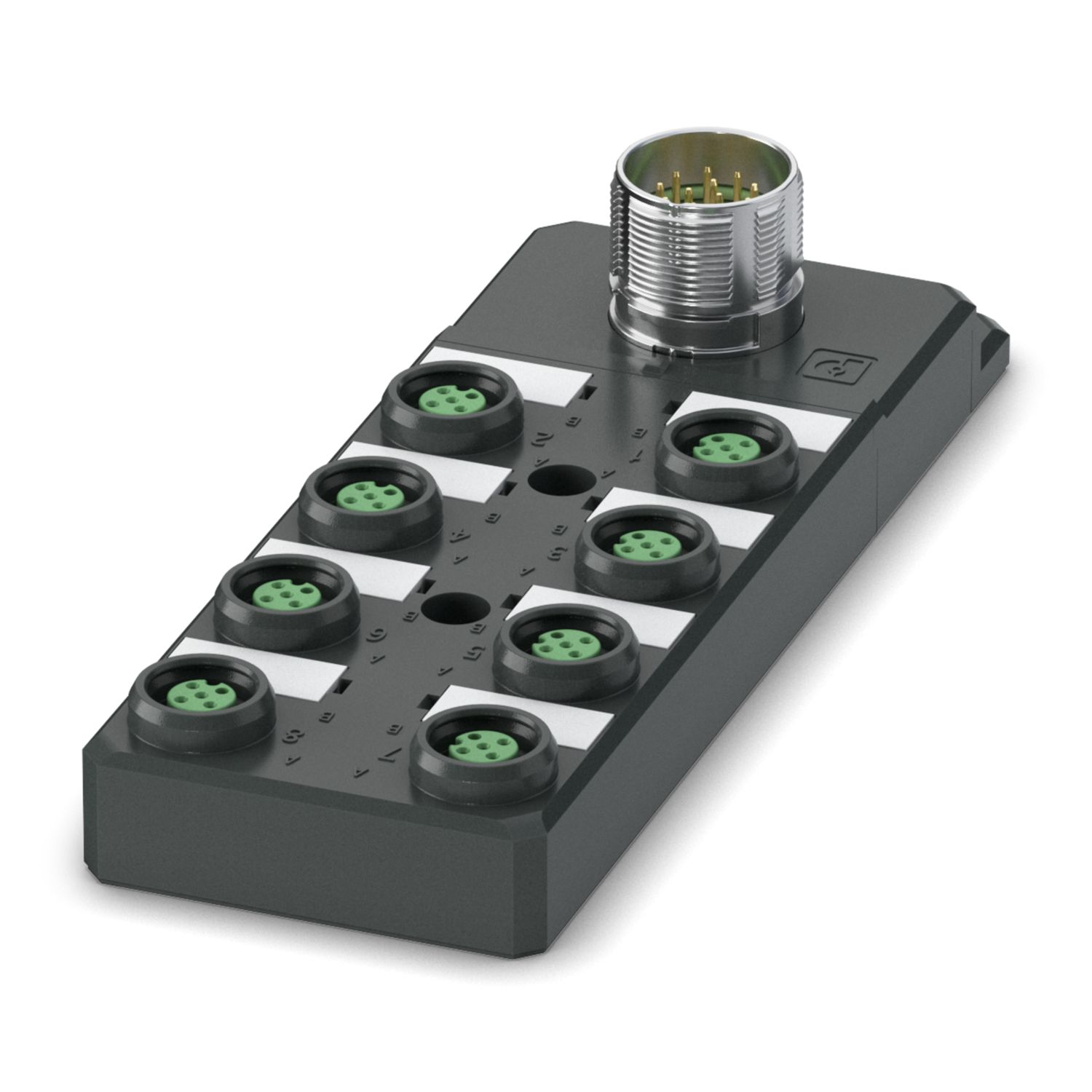

Boîtier répartiteur
1491743
Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M12 / Connecteur femelle M12 Push-Pull, nombre de prises: 8, nombre de pôles: 4, codage: A, affectation des prises: simple, affichage d'état: non, Universel; racc. câble multicond.: Raccord enfichable M23 (pour verrouillages rapides standard et ONECLICK) 90°, blindage: non
Informations détaillées concernant le produit
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 4 |
| Nombre de prises | 8 |
| Détrompage | A |
| Tension de service maximale Umax | 135 V |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) |
| 2 / 4 (A) | |
| 3 / 4 (A) | |
| 4 / 4 (A) | |
| 5 / 4 (A) | |
| 6 / 4 (A) | |
| 7 / 4 (A) | |
| 8 / 4 (A) | |
| 1-8 / 1 (+ 120 V) | |
| 1-8 / 3 (0 V) | |
| 1-8 / 5 (PE) | |
| Présence d'un affichage d'état | non |

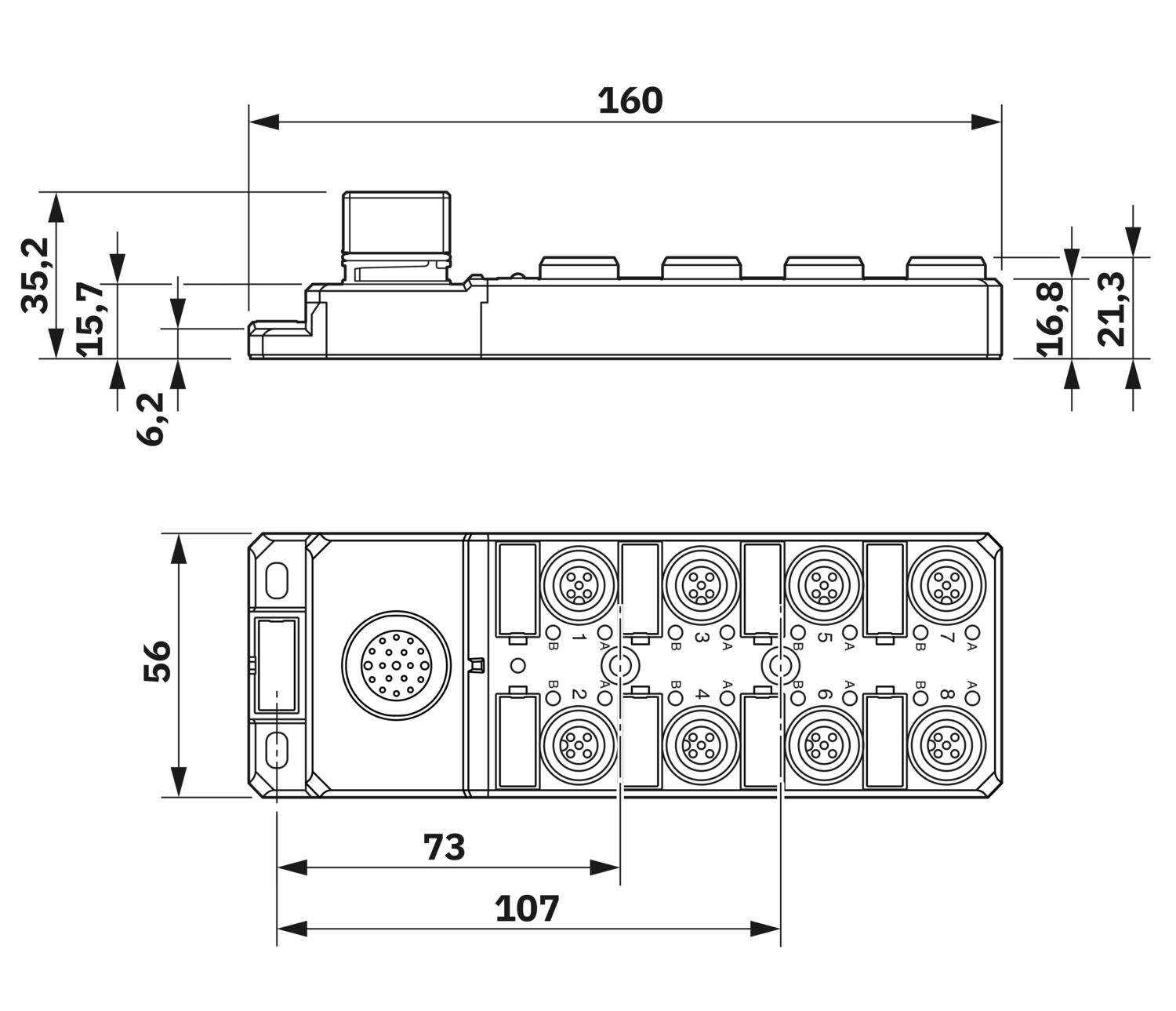

| Dessin coté |
|
| Largeur | 56 mm |
| Hauteur | 35,2 mm |
| Longueur | 160 mm |
| Matériau Boîtier | PBT |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint moulé | FKM |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Type de raccordement | Raccord enfichable M23 (pour verrouillages rapides standard et ONECLICK) |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Avantages
Le boîtier scellé et les indices de protection élevés assurent la fiabilité sur le terrain
Installation rapide et sûre des connecteurs avec verrouillage rapide Push-Pull conforme à CEI 61076-2-010
