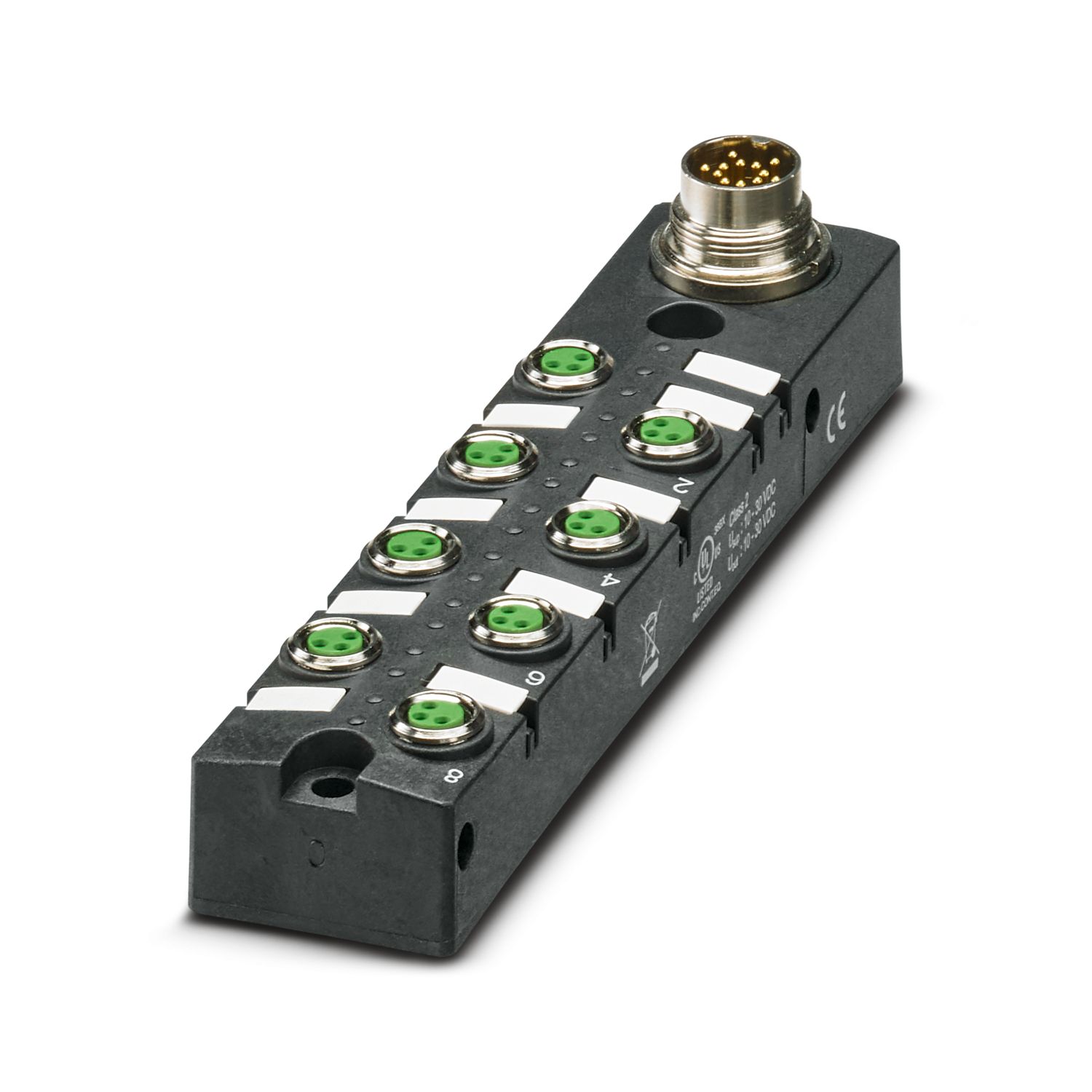

SACB- 8/3-L-M16-M8 HD
-
Boîtier répartiteur
1166980
Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M8 Métal, nombre de prises: 8, nombre de pôles: 3, codage: A, affectation des prises: simple, affichage d'état: oui, PNP; racc. câble multicond.: Raccordement enfichable M16 90°, blindage: non
Informations détaillées concernant le produit
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 3 |
| Nombre de prises | 8 |
| Détrompage | A |
| LED | oui |
| Diagnostic local | |
| Fonction surveillée | Tension d'alimentation par module |
| Représentation optique | LED verte |
| Tension de service maximale Umax | 30 V DC |
| Diagnostic local | Tension d'alimentation par module LED verte |
| Signalisation d'état des E/S LED jaune | |
| Tension nominale UN | 24 V DC |
| Courant total de référence | 6 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 2 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M8 |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,2 Nm |
| Couple de serrage raccord enfichable câble multiconducteur | 1,5 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,8 Nm |

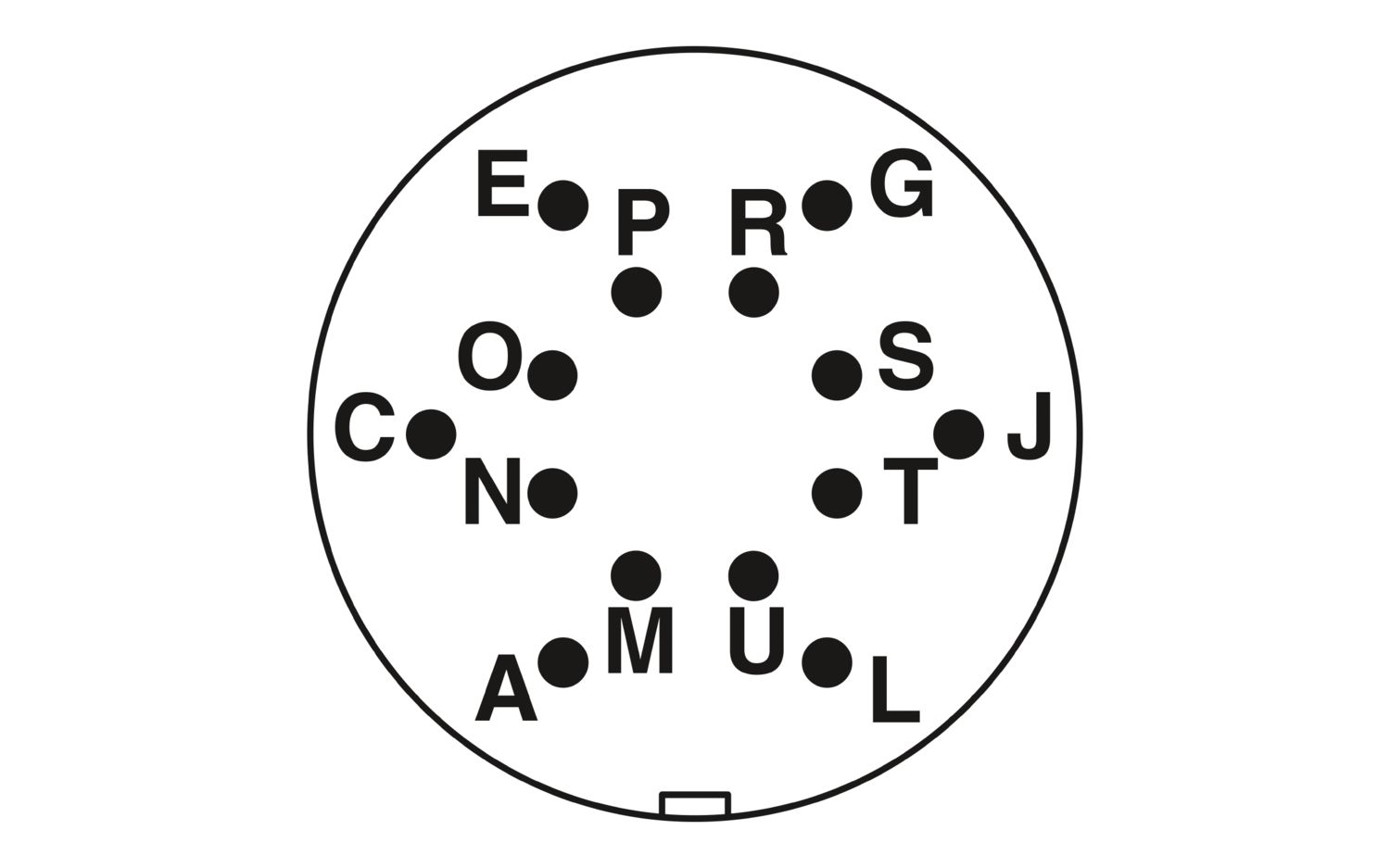

| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = P |
| 2 / 4 (A) = J | |
| 3 / 4 (A) = T | |
| 4 / 4 (A) = S | |
| 5 / 4 (A) = G | |
| 6 / 4 (A) = R | |
| 7 / 4 (A) = E | |
| 8 / 4 (A) = O | |
| 1-8 / 1 (+ 24 V) = A+M | |
| 1-8 / 3 (0 V) = L+U | |
| Présence d'un affichage d'état | oui |

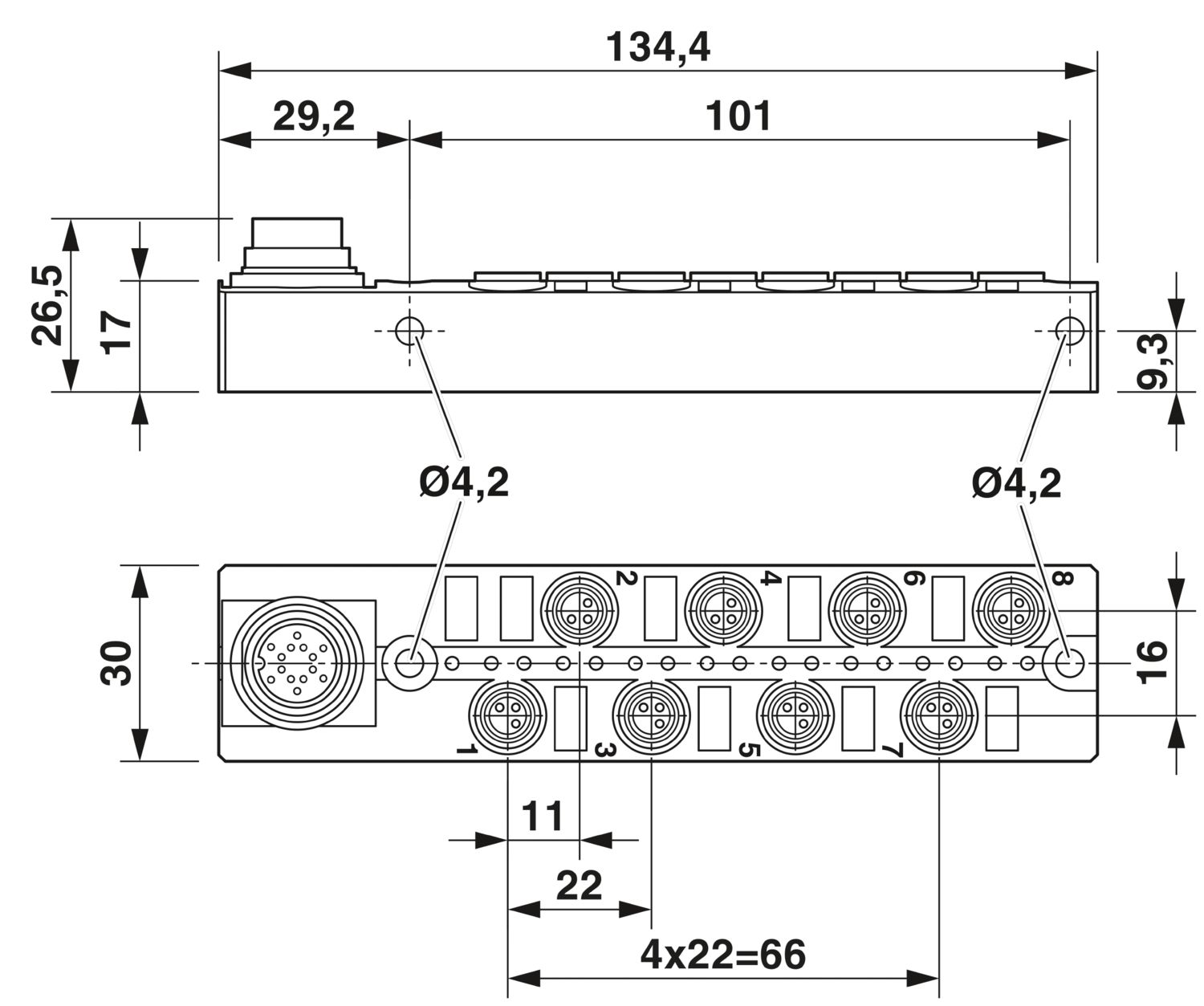

| Dessin coté |
|
| Largeur | 30 mm |
| Hauteur | 27 mm |
| Longueur | 134,4 mm |
| Matériau Douille filetée | Alliage de Cu |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Matériau du joint Joint torique | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PBT |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Type de raccordement | Raccordement enfichable M16 |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
Avantages
Le boîtier scellé et les indices de protection élevés assurent la fiabilité sur le terrain
Convivialité : disponibilité accrue des machines grâce au diagnostic rapide et facile
