Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M8 Métal, nombre de prises: 4, nombre de pôles: 3, codage: A, affectation des prises: simple, affichage d'état: oui, PNP; racc. câble multicond.: Connexion fixe 180°, PUR/PVC, longueur du câble: 5 m, blindage: non
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 3 |
| Nombre de prises | 4 |
| Détrompage | A |
| LED | oui |
| Diagnostic local | |
| Fonction surveillée | Tension d'alimentation |
| Représentation optique | LED verte |
| Tension de service maximale Umax | 30 V DC |
| Diagnostic local | Tension d'alimentation LED verte |
| Signalisation d'état des E/S LED jaune | |
| Tension nominale UN | 24 V DC |
| Courant total de référence | 6 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 2 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M8 |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,2 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,8 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| Présence d'un affichage d'état | oui |

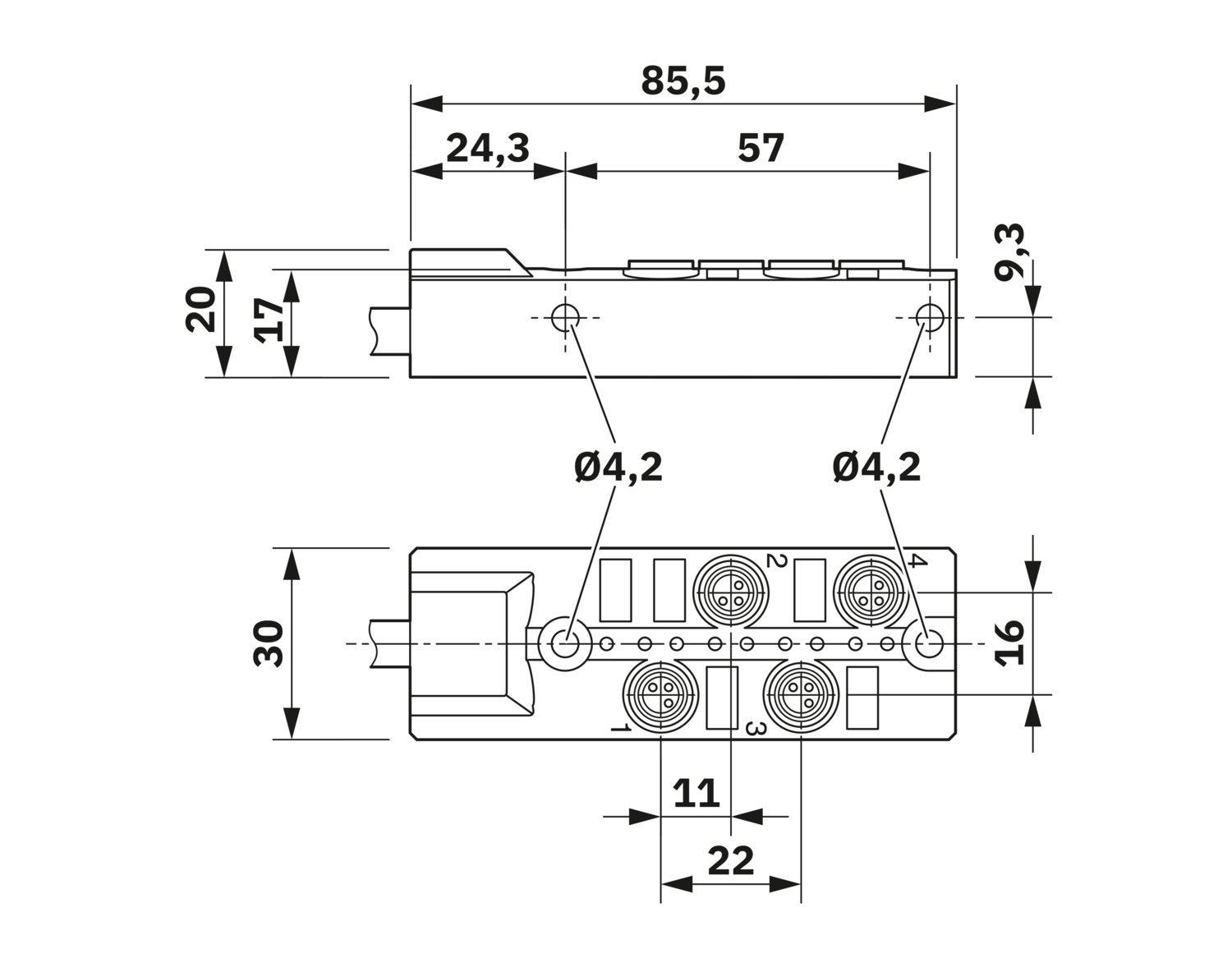

| Dessin coté |
|
| Largeur | 30 mm |
| Hauteur | 20 mm |
| Longueur | 85,5 mm |
| Matériau Douille filetée | Alliage de Cu |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Matériau du joint Joint torique | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PBT |
| Longueur du câble | 5 m |
| PUR/PVC noir [PUR] | |

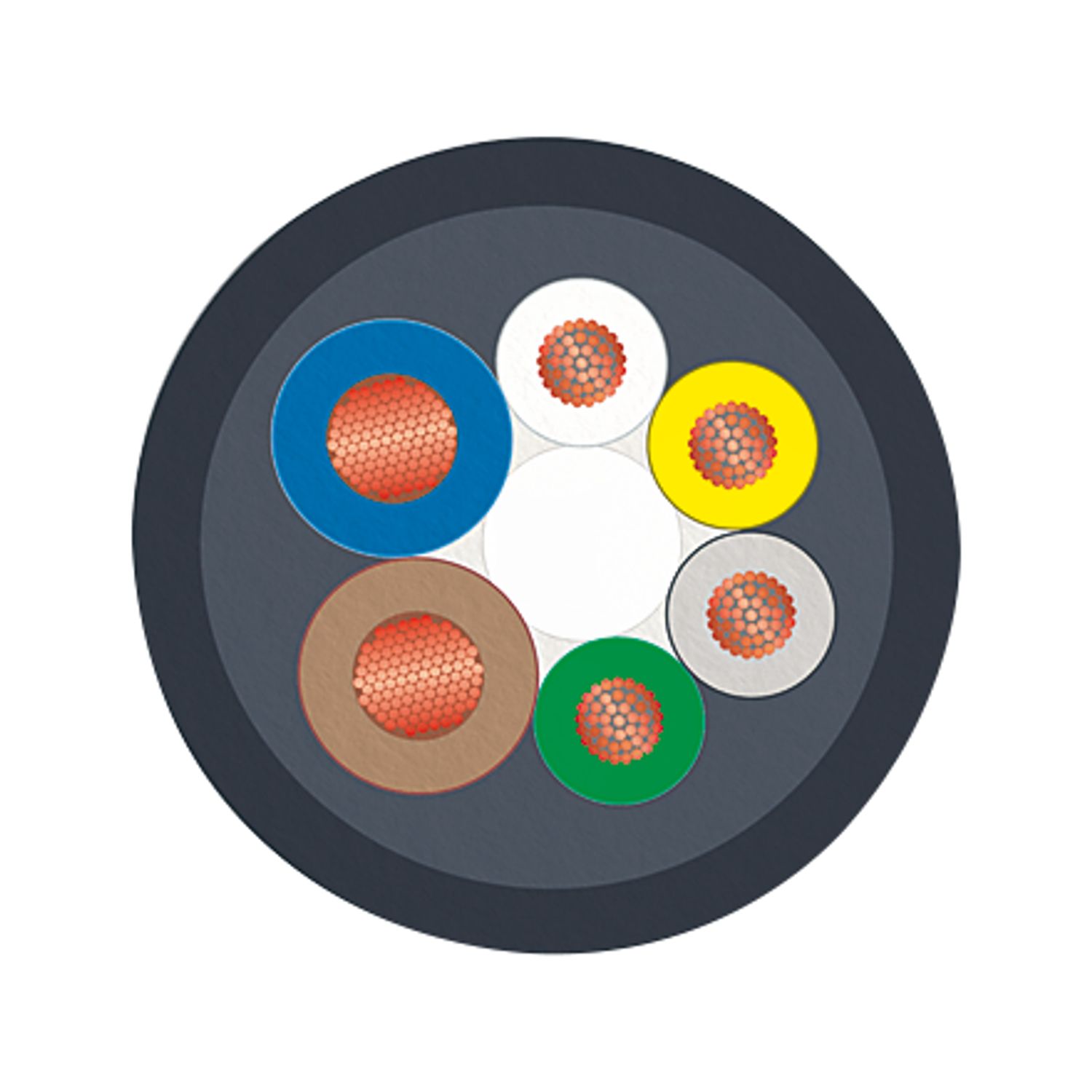

| Dessin coté |
|
| Poids de gaine | 71,7 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 6 |
| Blindé | non |
| Type | PUR/PVC noir [PUR] |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Structure du conducteur alimentation en tension | 42x 0,15 mm |
| AWG alimentation en tension | 18 |
| Section de câble | 4x 0,34 mm² (Ligne de signal) |
| 2x 0,75 mm² (Câble d'alimentation) | |
| Diamètre de fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
| 1,8 mm ±0,1 mm (Câble d'alimentation) | |
| Diamètre extérieur du câble | 6,80 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, blanc, vert, jaune, gris |
| Épaisseur gaine intérieure | ≥ 0,15 mm |
| Epaisseur gaine extérieure | ≥ 0,38 mm |
| Câblage total | fils regroupés en couches |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 51 mm |
| Rayon de courbure minimal, pose souple | 68 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 1500000, Rayon de courbure: 68 mm, Course: 2 m, Vitesse de déplacement: 2 m/s |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Propriétés particulières | exempt de silicone |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| 80 °C (selon UL) | |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
