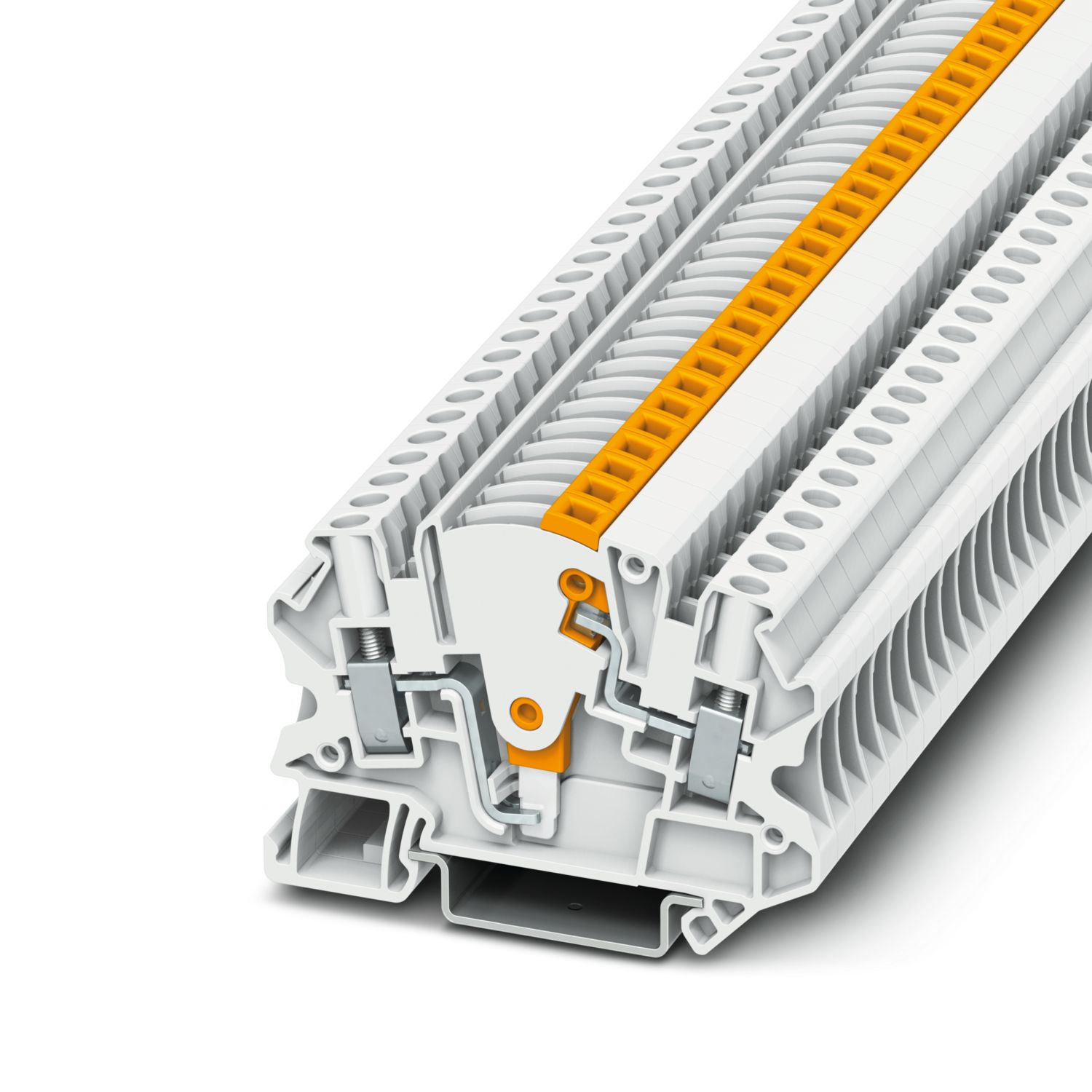

UTME 4 WH - Bloc de jonction de sectionnement pour essais

1098652

Bloc de jonction de sectionnement pour essais, tension nominale: 500 V, intensité nominale: 28 A, type de raccordement: Raccordement vissé, Section de référence: 4 mm², section : 0,14 mm² - 6 mm², montage: NS 35/7,5, NS 35/15, coloris: blanc

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de sectionnement pour essais
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III

Tension de tenue aux chocs assignée	6 kV
Puissance dissipée maximale en condition nominale	1,02 W

Nombre de raccordements par étage	2
Section nominale	4 mm²
Filetage vis	M3
Couple de serrage	0,6 ... 0,8 Nm
Longueur à dénuder	9 mm
Gabarit	A4
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,14 mm² ... 6 mm²
Section du conducteur AWG	26 ... 10 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 6 mm²
Section de conducteur souple [AWG]	26 ... 10 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 4 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 4 mm²
2 conducteurs rigides de même section	0,14 mm² ... 1,5 mm²
2 conducteurs souples de même section	0,14 mm² ... 1,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 2,5 mm²
Int. nom.	28 A
Courant de charge maximal	28 A (bei 6 mm² Leiterquerschnitt starr)
Tension nominale	500 V
Section nominale	4 mm²

Largeur	6,2 mm
Largeur de couvercle	2,2 mm
Hauteur	66 mm
Profondeur sur NS 35/7,5	49,5 mm
Profondeur sur NS 35/15	57 mm

Couleur	blanc (RAL 9010)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15
Instructions de montage	Dans les rails DIN NS 35/7,5, la tête de vis ne doit pas dépasser une hauteur de 5 mm, rondelle comprise, pour des raisons inhérentes à l'isolation.

Données commerciales

Référence	1098652
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE1133
Product key	BE1133
GTIN	4055626944135
Poids par pièce (emballage compris)	15,17 g
Poids par pièce (hors emballage)	15,17 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	25 A	26 - 10
Groupe utilisateur C
	300 V	25 A	26 - 10
Groupe utilisateur D
	600 V	5 A	26 - 10

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Type compact

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	bfdbf755-3fcd-401f-8ffa-907f210ca492
