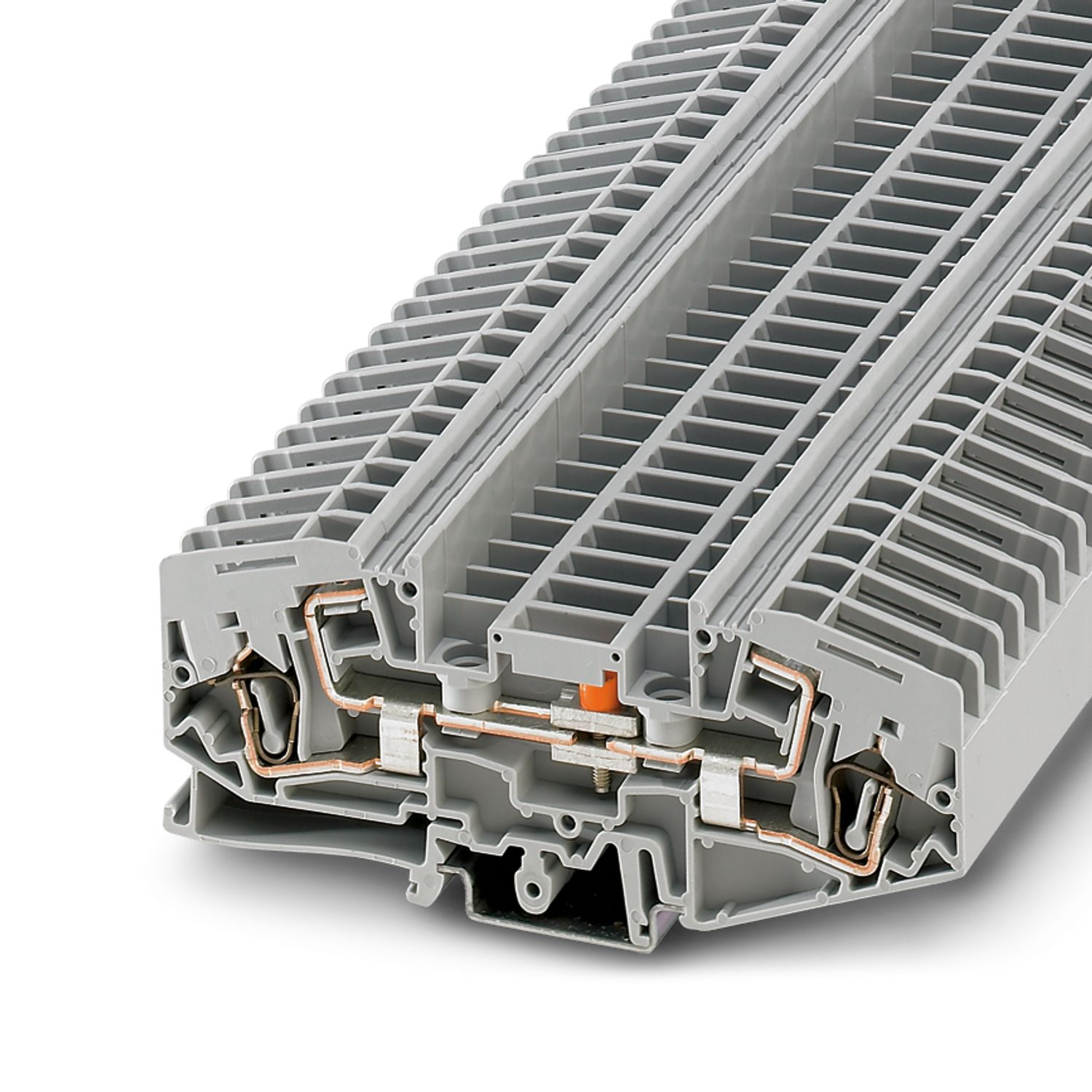

SRTK 6 - Bloc de jonction de sectionnement pour essais

3029952

Bloc de jonction de sectionnement pour essais, tension nominale: 400 V, intensité nominale: 41 A, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 6 mm², section : 0,2 mm² - 10 mm² , coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de sectionnement pour essais
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	6 kV
Puissance dissipée maximale en condition nominale	1,31 W

Nombre de raccordements par étage	2
Section nominale	6 mm²
Couple de serrage point-test	0,6
Couple de serrage disrupteur	M3 0,6 ... 0,8 Nm
1er étage
Longueur à dénuder	12 mm
Gabarit	A4
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,2 mm² ... 10 mm²
Section du conducteur AWG	24 ... 8 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 6 mm²
Section de conducteur souple [AWG]	24 ... 10 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 6 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1,5 mm²
Int. nom.	41 A
Courant de charge maximal	45 A (pour section de conducteur 10 mm²)
Tension nominale	400 V
Section nominale	6 mm²

Largeur	8,2 mm
Largeur de couvercle	2 mm
Hauteur	113 mm
Profondeur sur NS 35/7,5	49 mm
Profondeur sur NS 35/15	56,5 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 6 mm²	0,72 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	1 mm² / 0,4 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2018-05
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Chocs
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15
Filetage vis	M3

Données commerciales

Référence	3029952
Conditionnement	50 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	BE2133
Product key	BE2133
Page catalogue	Page 240 (C-1-2019)
GTIN	4046356169981
Poids par pièce (emballage compris)	34,264 g
Poids par pièce (hors emballage)	34,264 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	40 A	18 - 8
Groupe utilisateur C
	300 V	40 A	18 - 8

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Utilisation claire et simple

ECLASS-11.0	27141126
ECLASS-12.0	27141126
ECLASS-13.0	27250109

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
