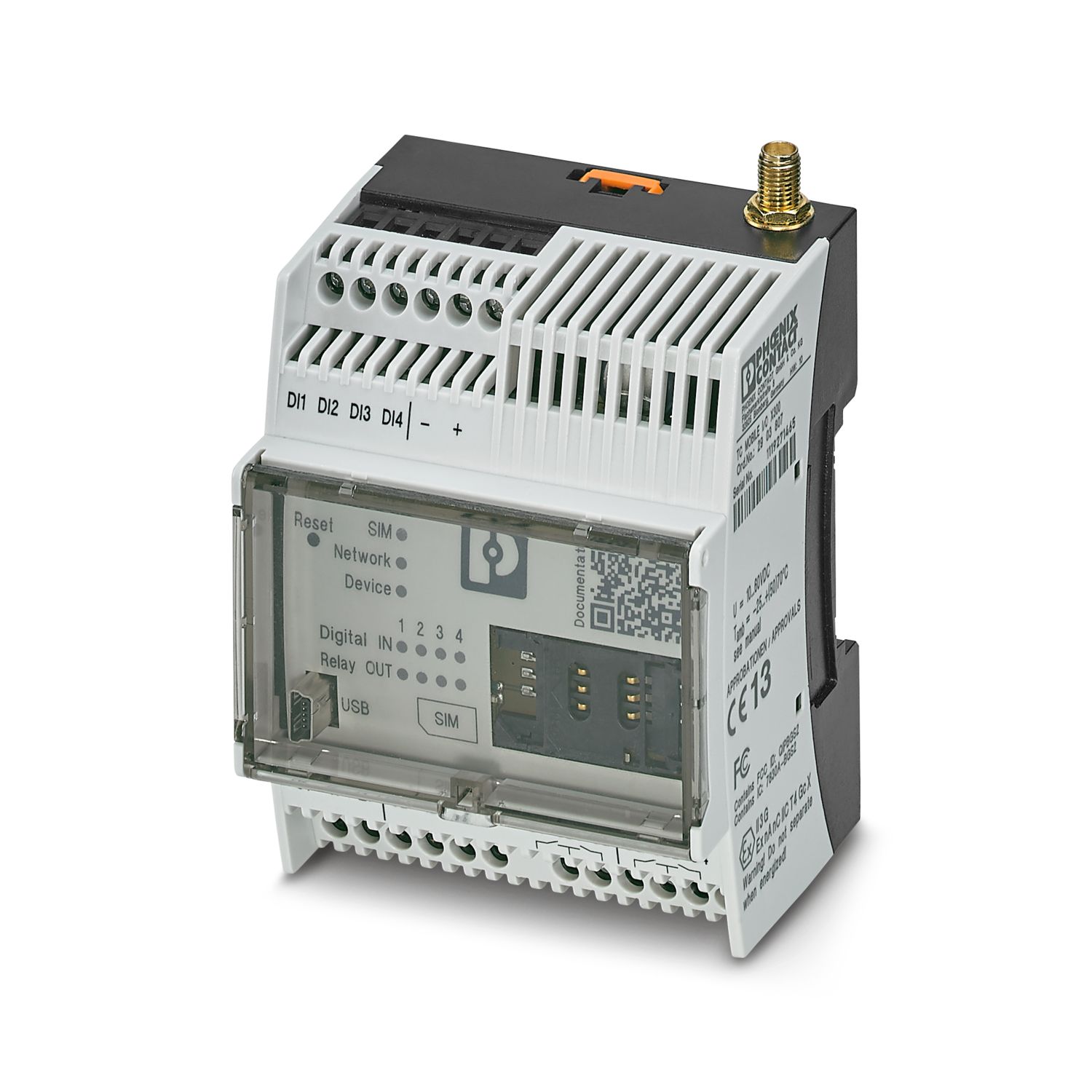

Relais SMS - TC MOBILE I/O X200-4G
1038567

Relais SMS et module de signalisation, version pour l'Europe, surveillance des valeurs analogiques et numériques via le réseau de téléphonie mobile, commutation des sorties de relais à distance, communication via SMS ou connexion des données par téléphonie mobile (envoi d'e-mails, applis), tension d'alimentation 10 V ... 60 V DC

Téléchargement gratuit disponible. Téléchargements

Informations détaillées concernant le produit


Le système d'alarme compact TC MOBILE I/O X200-4G succède aux relais SMS TC MOBILE I/O X200 (2903805) et PSI-MODEM-SMS-RELAY/6ADI/4DO/DC (2313520). Ce système d'alarme surveille les valeurs numériques et analogiques via le réseau de téléphonie mobile. Cet appareil commute en outre les sorties de relais à distance. Cet appareil offre de nombreuses fonctions logicielles utiles, telles que la chaîne de signalement par SMS, les SMS en cas de chute de tension, l'envoi d'un journal de bord par e-mail et différents rôles utilisateur. Pour la configuration, une connexion USB à un ordinateur avec un navigateur suffit.



Type de produit Système de signalisation
Application E/S
MTTF 674 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %)
324 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %)
130 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %)

Type de réseau Téléphonie mobile
Alimentation
Plage de tension d'alimentation 10 V DC ... 60 V DC
Courant absorbé typique 50 mA (24 V DC)
Courant max. absorbé 80 mA

Numérique
Description de l'entrée Entrée TOR
Nombre d'entrées 4
Seuil de commutation signal « 0 » rapporté à UN ≤ 0,3
Seuil de commutation signal « 1 » rapporté à UN ≥ 0,7
Analogique
Description de l'entrée Entrée analogique
Nombre d'entrées 2
Signal d'entrée Tension ou courant
Résolution 15 Bit
Impédance d'entrée 600 kΩ (Entrées tension)
50 Ω (Entrée de courant)
Signal d'entrée tension 0 V DC ... 60 V DC
Signal d'entrée courant 0 mA ... 20 mA
4 mA ... 20 mA (configurables)
Précision ± 0,1 %

Commutation
Dénomination sortie Sortie à relais
Nombre de sorties 4
Type de contact Contact NO
Tension de commutation minimale 100 mV
Tension de commutation maximale 60 V DC
30 V AC
Intensité permanente limite 6 A
Puissance de commutation 100 W (Power Source PS2, Pout ≤100 W)
Durée de vie électrique 30000 cycles

Alimentation
Section de conducteur souple avec embout, sans douille en plastique 0,25 mm² ... 2,5 mm²
Section de conducteur souple avec embout et douille en plastique 0,25 mm² ... 2,5 mm²
Section de conducteur souple 0,20 mm² ... 2,50 mm²
Section de conducteur rigide 0,20 mm² ... 2,50 mm²
Section de conducteur AWG 24 ... 14
Longueur à dénuder 6,5 mm
Couple de serrage 0,5 Nm ... 0,6 Nm (5-7 lbs-in, bornes à vis)

Données: USB 2.0
Type de raccordement Mini USB type B, 5 pôles
Distance de transmission ≤ 3 m (uniquement pour configuration et diagnostic)
Radio
Description de l'interface GSM / GPRS / EDGE / LTE (FDD)
Plage de fréquence 800 MHz (LTE B20)
1800 MHz (LTE B3)
2600 MHz (LTE B7)
900 MHz (2 W (EGSM))
1800 MHz (1 W (EGSM))
GPRS Multislot Class 33
EDGE Multislot Class 33
LTE CAT1

Largeur 72 mm
Hauteur 90 mm
Profondeur 62 mm

Matériau Polycarbonate (Boîtiers)

Conditions ambiantes
Indice de protection IP20
Température ambiante (fonctionnement) -25 °C ... 70 °C (Mode SMS uniquement, tenir compte des indications de la documentation technique concernant le derating.)
Température ambiante (stockage/transport) -40 °C ... 85 °C
Altitude 2000 m
Humidité de l'air admissible (fonctionnement) 0 % ... 95 %

CE
Certificat Conformité CE
Autorisation radio pour l'Europe
Remarque RED 2014/53/EU
UKCA
Certificat Conformité UKCA

Compatibilité électromagnétique Conformité à la Directive RED 2014/53/UE
Décharge électrostatique
Normes/Prescriptions EN 61000-4-2
Décharge électrostatique
Décharge par contact ± 6 kV
Décharge dans l'air ± 8 kV
Décharge indirecte ± 6 kV
Remarque Critère B
Champ électromagnétique HF
Normes/Prescriptions EN 61000-4-3
Champ électromagnétique HF
Plage de fréquence 26 MHz ... 6 GHz
Intensité champ 10 V/m
Remarque Critère A
Transitoires électriques rapides (en salves)
Normes/Prescriptions EN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée ± 2 kV (Ligne d'alimentation non blindée)
Signal ± 2 kV (Ligne de signalisation blindée)
± 2 kV (Câbles E/S analogiques, non blindés)
Remarque Critère B
Ondes de choc (Surge)
Normes/Prescriptions EN 61000-4-5
Ondes de choc (Surge)
Entrée ± 0,5 kV (symétrique, ligne d'alimentation non blindée)
± 0,5 kV (asymétrique, ligne d'alimentation non blindée)
Signal ± 1 kV (Ligne données, asymétrique)
Remarque Critère B
Perturbations conduites
Normes/Prescriptions EN 61000-4-6
Perturbations conduites
Plage de fréquence 0,15 MHz ... 80 MHz
Remarque Critère A
Tension 10 V
Émissions
Perturbations radioélectriques selon EN 55011 Classe B domaine d'application : industrie et zones résidentielles
Critères
Critère A Fonctionnement normal dans le cadre des limites fixées.
Critère B Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.

Normes/Prescriptions EN 50360
Normes/Prescriptions EN 50121-4

Type de montage Montage sur profilé

Référence 1038567
Conditionnement 1 Unité(s)
Commande minimum 1 Unité(s)
Clé de vente DNC423
Product key DNC423
Page catalogue Page 403 (C-6-2019)
GTIN 4055626592046
Poids par pièce (emballage compris) 240,1 g
Poids par pièce (hors emballage) 240,1 g
Numéro du tarif douanier 85176200
Pays d'origine DE


ECLASS

ECLASS-9.0 27242608
ECLASS-10.0.1 27242608
ECLASS-11.0 27371216

ETIM

ETIM 8.0 EC000225

UNSPSC

UNSPSC 21.0 39122200

REACh SVHC Lead 7439-92-1
China RoHS Période d'utilisation conforme (EFUP) : 50 ans
Vous trouverez des informations sur les substances dangereuses dans la déclaration du fabricant dans l'onglet « Téléchargements »

Avantages

Technologie 4G (LTE CAT1) à l'avenir assuré, utilisation simultanée des réseaux 2G bien développés (GSM, GPRS, EDGE)
Alarme par SMS sur le terrain et p.  ex. par e-mail dans la salle de contrôle
Chaîne de notification pour avertir le technicien d'entretien compétent
Alarme par SMS en cas de chute de tension
Activation gratuite par appel téléphonique
Contrôle des coûts pour les cartes prépayées
Commandes à distance pour éviter les interventions sur place : activation, commandes de configuration et envoi du journal de bord
Format compact également pour les installations domestiques (4TE, DIN 43880)
Montage sur profilé ou mural
