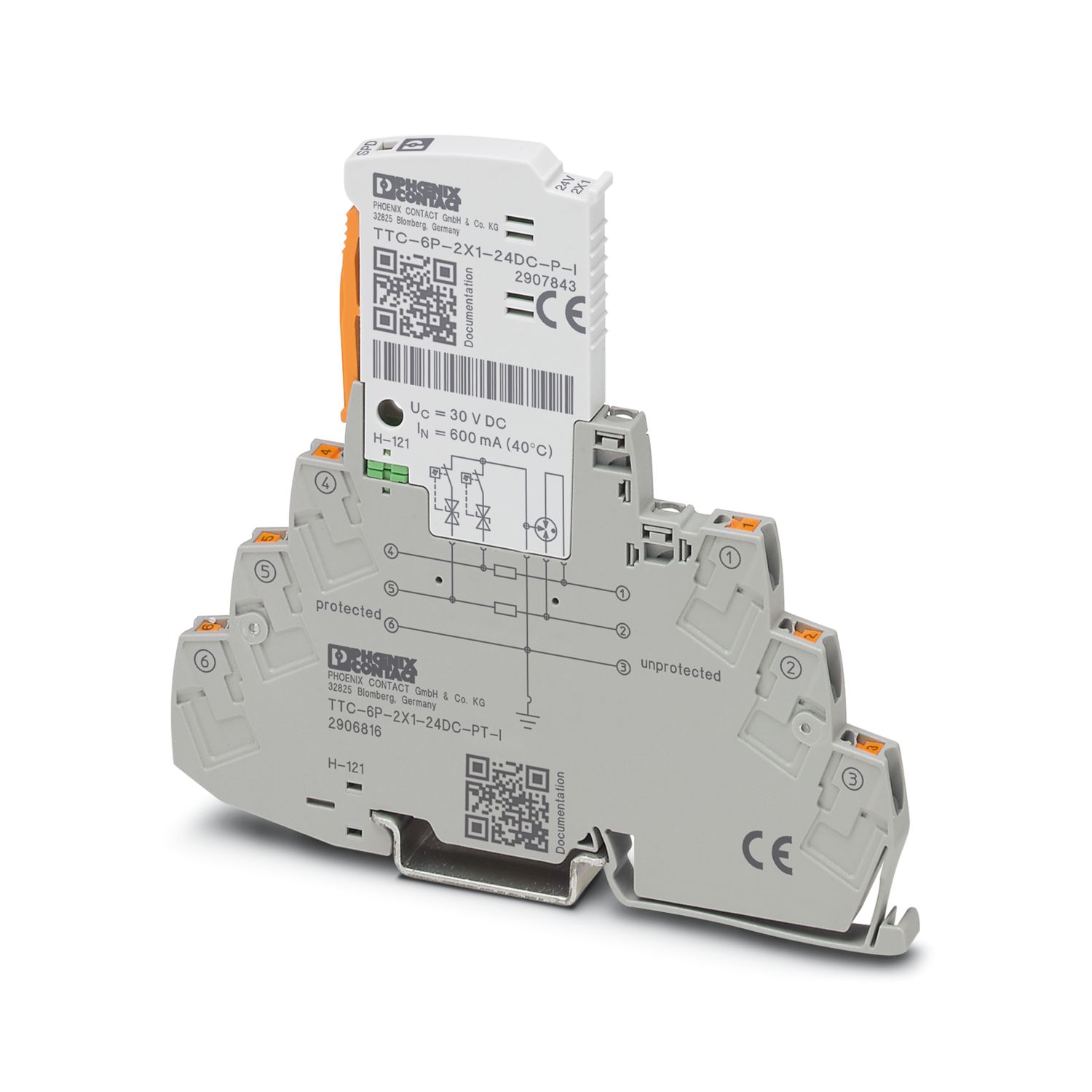

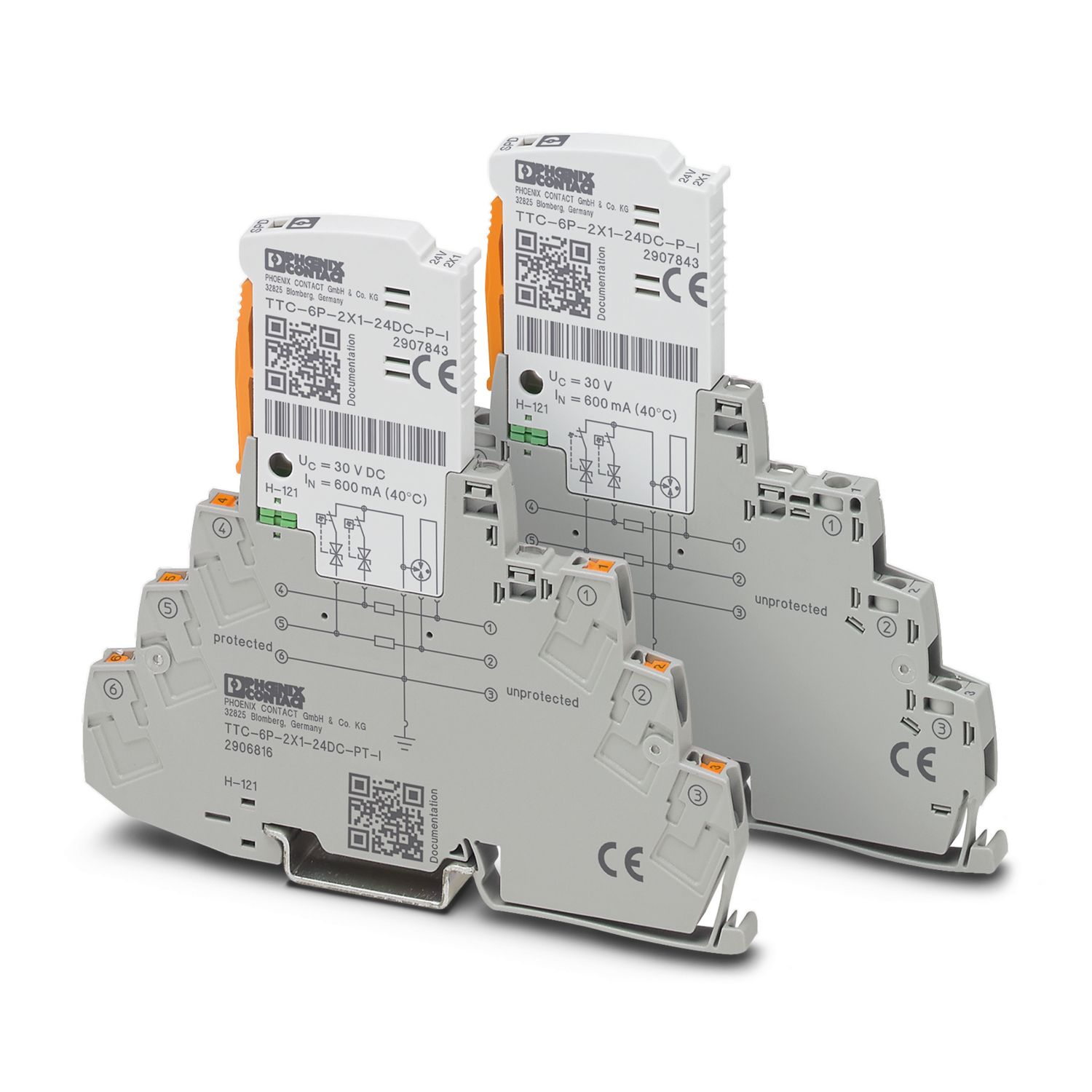

Dispositif de protection antisurtension - TTC-6P-2X1-24DC-PT-I
2906816

Protection antisurtension, consistant en une fiche de protection antisurtension et un élément de base, avec indicateur d'état intégré pour deux fils de signaux à potentiel de référence commun, par ex. Entrée/Sortie numérique.


Informations détaillées concernant le produit




Classe d'essai CEI C1
C2
C3
D1
Type Module pour profilés enfichables en deux parties
Type de produit Protection antisurtension pour la technique MCR
Propriétés d'isolation
Catégorie de surtension III
Degré de pollution 2

Type de raccordement Raccordement Push-in
Section de conducteur souple 0,2 mm² ... 2,5 mm²
Section de conducteur rigide 0,2 mm² ... 4 mm²
Section conduct. AWG 24 ... 12

Dessin coté
Largeur 6,2 mm +0,1 mm
Hauteur 105,8 mm
Profondeur 100 mm (avec profilé 7,5 mm)

Coloris gris signalisation A RAL 7042
gris clair RAL 7035
Classe d'inflammabilité selon UL 94 V-0
Matériau isolant PBT
Matériau du boîtier PBT

Caractéristiques mécaniques
Paroi latérale ouverte non

Sens de l'action Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Tension permanente maximale UC 30 V DC
21 V AC
Courant de référence 600 mA (56 °C)
Courant utile de service IC pour UC ≤ 5 µA
Courant résidual IPE ≤ 10 µA
Courant nominal de décharge In (8/20) µs (fil-terre) 5 kA
Courant de décharge d'impulsion Iimp (10/350) µs (fil-terre) 0,5 kA
Courant de décharge global Itotal (8/20) µs 10 kA
Niveau de protection Up (fil-terre) ≤ 140 V (C1 - 1 kV / 500 A)
≤ 190 V (C2 - 10 kV / 5 kA)
≤ 45 V (C3 - 25 A)
≤ 50 V (C3 - 100 A)
Niveau de protection Up statique (fil-terre) ≤ 55 V (C1 - 1 kV / 500 A)
≤ 120 V (C2 - 10 kV / 5 kA)
Temps d'amorçage tA (fil-terre) ≤ 1 ns
Perte d'insertion aE, asym. typ. 0,3 dB (≤ 270 kHz / 150 Ω)
Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ω typ. 960 kHz
Capacité (fil-terre) typ. 2,2 nF
Résistance par circuit 1,65 Ω ±20 %
Message protection antisurtension défectueuse optique
Protection max. en amont nécessaire 630 mA (FF)
Résistance aux courants de choc (fil-terre) C1 - 1 kV / 500 A
C2 - 10 kV / 5 kA
C3 - 100 A
D1 - 500 A
Heure de réinitialisation d'impulsion (fil-terre) ≤ 300 ms
Caractéristiques techniques supplémentaires
Courant de décharge global total I total max. (8/20) µs 20 kA (1x)

Conditions ambiantes
Indice de protection IP20
Température ambiante (fonctionnement) -40 °C ... 85 °C
Température ambiante (stockage/transport) -40 °C ... 85 °C
Altitude ≤ 4000 m (amsl (au-dessus du niveau de la mer))
Humidité de l'air admissible (fonctionnement) 5 % ... 95 %

Normes/prescriptions CEI 61643-21
EN 61643-21
Normes/prescriptions EN 61643-21

Type de montage Profilé : TH 35 - 7,5 mm

Référence 2906816
Conditionnement 1 Unité(s)
Commande minimum 1 Unité(s)
Clé de vente CL2162
Product key CL2162
Page catalogue Page 128 (C-4-2019)
GTIN 4055626135793
Poids par pièce (emballage compris) 41,2 g
Poids par pièce (hors emballage) 35,19 g
Numéro du tarif douanier 85363010
Pays d'origine DE


ECLASS

ECLASS-9.0 27130807
ECLASS-10.0.1 27130807
ECLASS-11.0 27130807

ETIM

ETIM 8.0 EC000943

UNSPSC

UNSPSC 21.0 39121600

CSA

Identifiant de lhomologation: 70136717

DNV GL

Identifiant de lhomologation: TAE000027G
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2

UL Listed

Identifiant de lhomologation: FILE E 138168

CSAus

Identifiant de lhomologation: 70136717

cCSAus


REACh SVHC Lead 7439-92-1
China RoHS Période d'utilisation conforme (EFUP) : 50 ans
Vous trouverez des informations sur les substances dangereuses dans la déclaration du fabricant dans l'onglet « Téléchargements »

Avantages

Peu encombrant et économique grâce à une petite largeur de 6 mm seulement
Surveillance permanente des parafoudres et indicateur d'état mécanique avec signalisation à distance en option
Une sélection simple qui répond à chaque exigence dans le domaine MCR grâce à un portefeuille complet de caractéristiques produit sur mesure
Contrôle et documentation simplifiés avec CHECKMASTER 2 grâce à des modules de protection enfichables
Aucune influence du signal en cas de travaux d'entretien grâce à une insertion et retrait exempts d'impédance des fiches de protection
