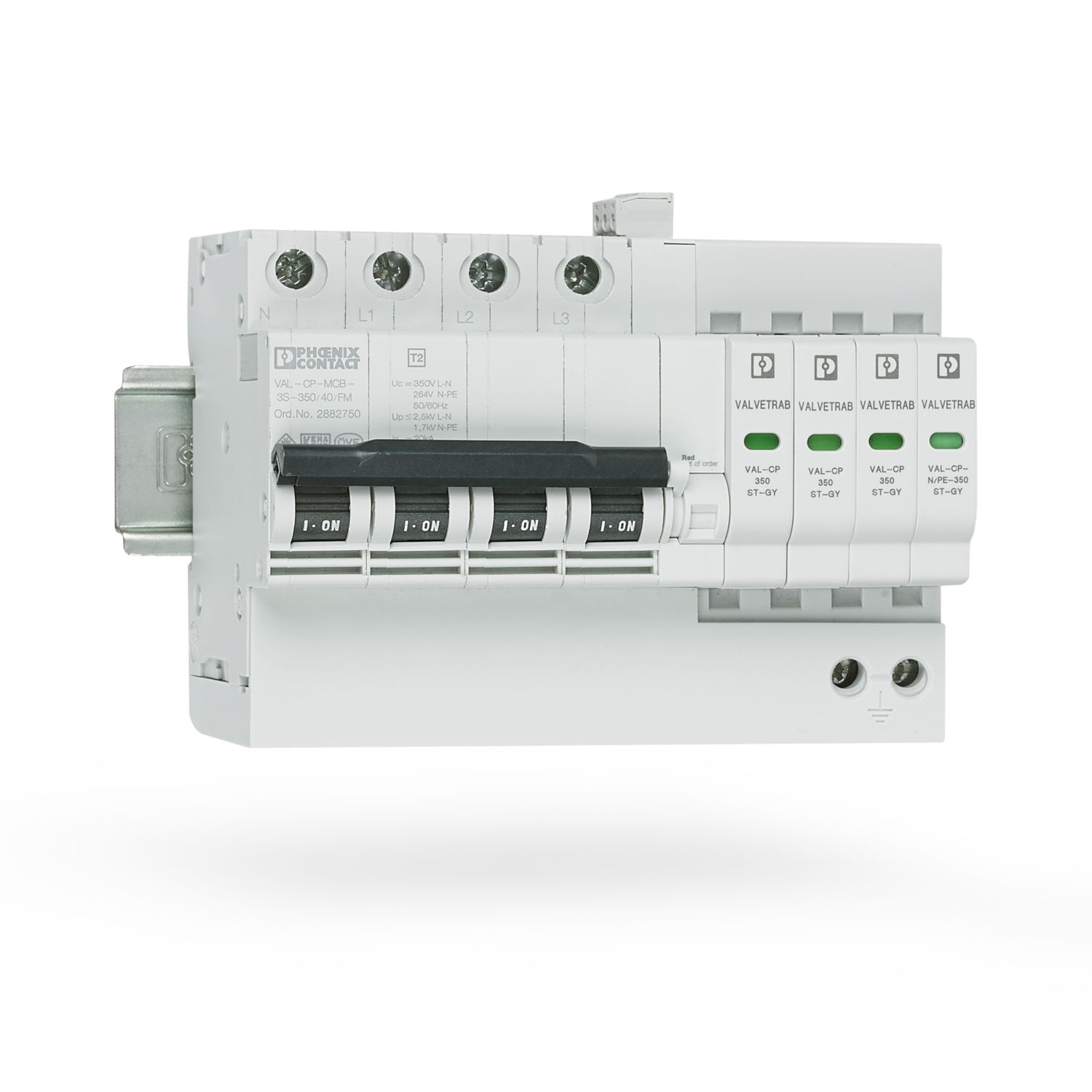

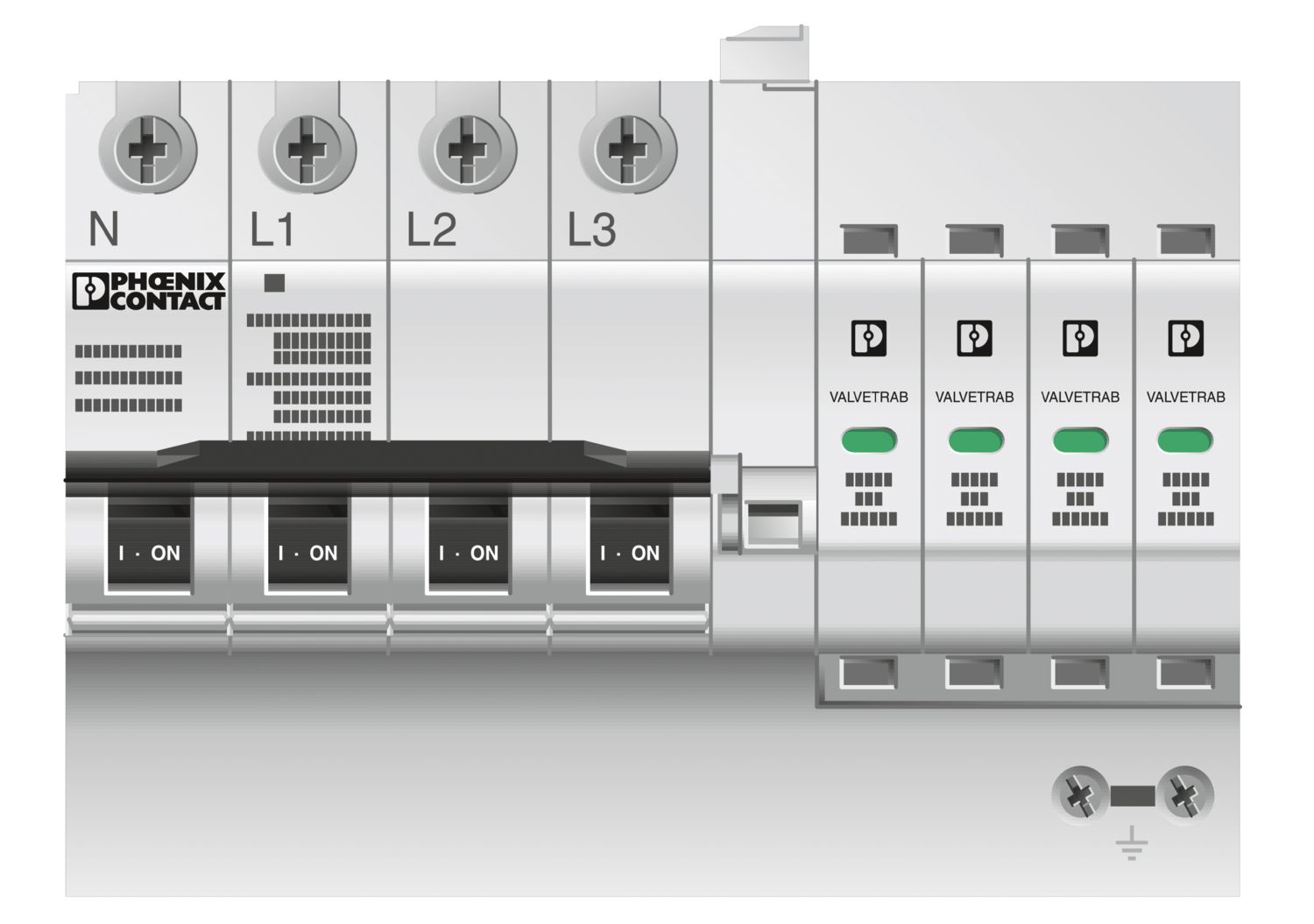

Parasurtenseur de type 2 - VAL-CP-MCB-3S-350/40/FM
2882750

Combinaison constituée d'une protection antisurtension de type 2 et d'un fusible en amont de parafoudre, avec surveillance du parafoudre et fusible en amont, en association avec un contact de signalisation à distance. Version : système à 5 conducteurs (L1, L2, L3, N, PE), montage sur profilé NS 35


Informations détaillées concernant le produit




Classe d'essai CEI II
T2
Types EN T2
Système d'alimentation CEI TN-S
TT
Type Module pour profilés enfichables en deux parties
Type de produit Dispositif de protection antisurtension
Nombre de pôles 4
Message protection antisurtension défectueuse optique, contact de signalisation à distance
Propriétés d'isolation
Catégorie de surtension III
Degré de pollution 2

Fréquence nominale fN 50 Hz (60 Hz)
Affichage/signalisation à distance
Dénomination connexion Contact de signalisation à distance de défaut
Fonction de commutation Inverseur
Tension de service 250 V AC
250 V DC
Courant de service 1 mA AC ... 2 A AC
1 mA DC ... 50 mA DC

Connexion du circuit de protection
Type de raccordement Raccordement vissé
Couple de serrage 3,5 Nm
Longueur à dénuder 14 mm
Section de conducteur souple 4 mm² ... 25 mm²
Section de conducteur rigide 4 mm² ... 35 mm²
Section conduct. AWG 18 ... 2
Raccordement PE
Type de raccordement Raccordement vissé
Filetage vis M5
Couple de serrage 4,5 Nm
Longueur à dénuder 16 mm
Section de conducteur souple 2,5 mm² ... 16 mm²
Section de conducteur rigide 2,5 mm² ... 25 mm²
Section conduct. AWG 12 ... 4
Contact de signalisation à distance de défaut
Type de raccordement Raccordement vissé enfichable
Filetage vis M2
Couple de serrage 0,25 Nm
Section de conducteur souple 0,14 mm² ... 1,5 mm²
Section de conducteur rigide 0,14 mm² ... 1,5 mm²
Section conduct. AWG 28 ... 16

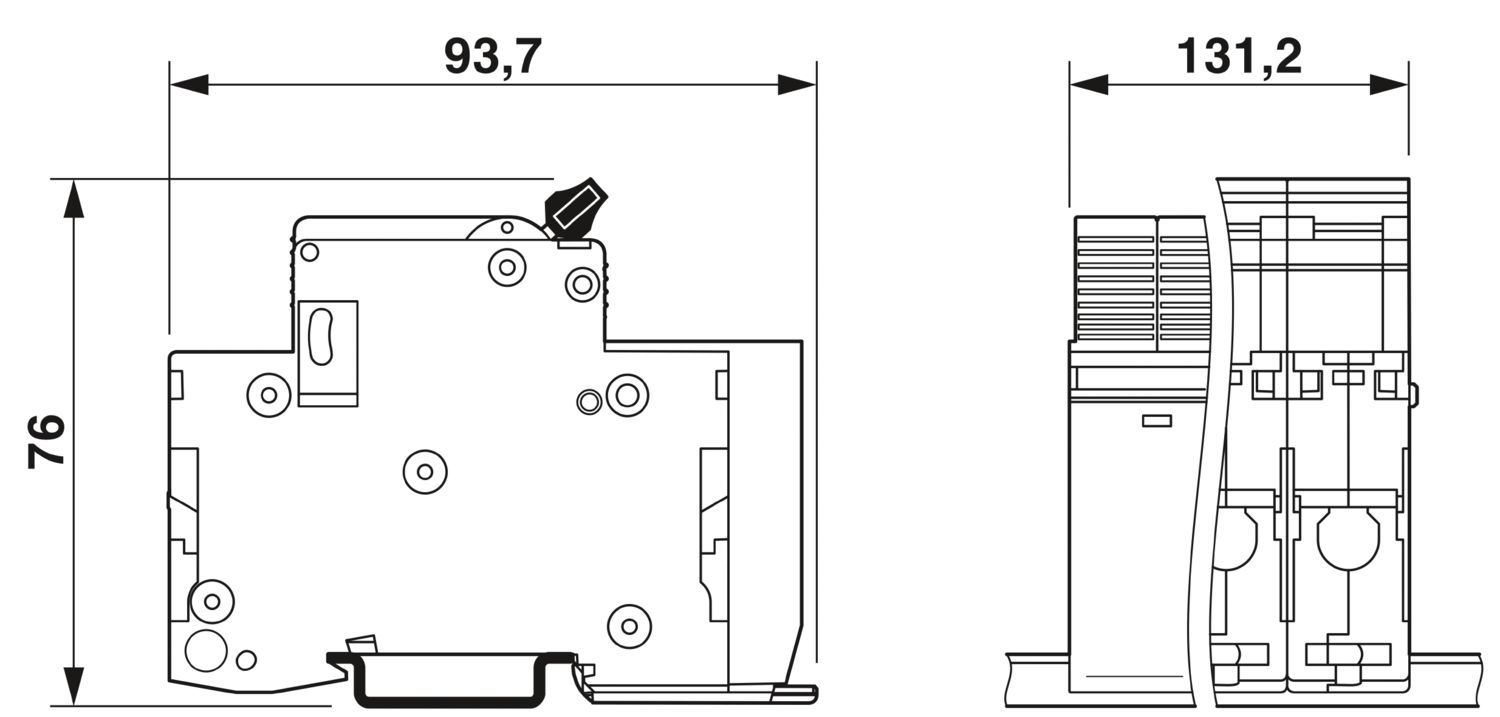

Dessin coté
Largeur 131,5 mm
Hauteur 101 mm
Profondeur 76 mm
Graduation 7,5 UL

Coloris gris clair RAL 7035
Classe d'inflammabilité selon UL 94 V-0
Valeur CTI du matériau 600
Matériau isolant PBT-FR
Groupe de matériaux I
Matériau du boîtier PBT-FR

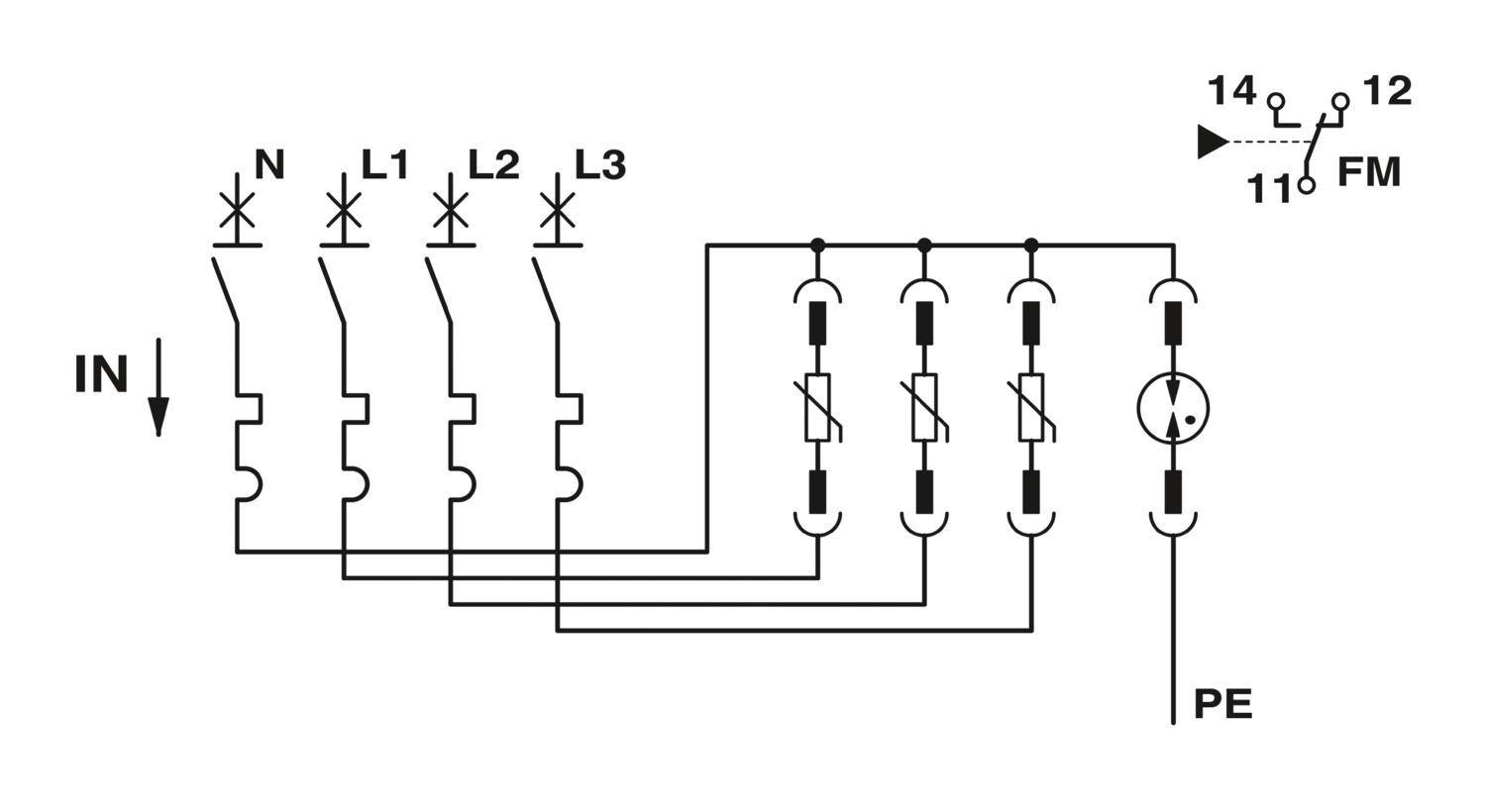

Circuits de protection L-N
L-PE
N-PE
Sens de l'action 3L-N & N-PE
Tension nominale UN 240/415 V AC (TN-S)
240/415 V AC (TT)
Fréquence nominale fN 50 Hz (60 Hz)
Tension permanente maximale UC (L-N) 350 V AC
Tension permanente maximale UC (L-PE) 350 V AC
Tension permanente maximale UC (N-PE) 264 V AC
Courant résidual IPE ≤ 1 µA
Courant nominal de décharge In (8/20) µs (L-N) 15 kA
Courant nominal de décharge In (8/20) µs (L-PE) 15 kA
Courant nominal de décharge In (8/20) µs (N-PE) 20 kA
Courant de décharge maximal lmax (8/20) µs 30 kA
Capacité de suppression du courant de suite Ifi (N-PE) 100 A
Courant de court-circuit assigné ISCCR 25 kA
Niveau de protection en tension Up (L-N) ≤ 2,5 kV
Niveau de protection en tension Up (N-PE) ≤ 1,7 kV
Tension résiduelle Ures (L-N) ≤ 2,3 kV (pour In)
≤ 1,6 kV (pour 10 kA)
≤ 1,3 kV (à 5 kA)
≤ 1 kV (pour 3 kA)
Tension résiduelle Ures (L-PE) ≤ 2,5 kV (pour In)
≤ 2 kV (pour 10 kA)
≤ 1,5 kV (à 5 kA)
≤ 1,1 kV (pour 3 kA)
Tension résiduelle Ures (N-PE) ≤ 1,2 kV (pour 10 kA)
≤ 0,8 kV (à 5 kA)
≤ 0,5 kV (à 4 kA)
≤ 0,3 kV (pour 3 kA)
Réponse au TOV pour UT (L-N) 415 V AC (5 s / mode résistance)
457 V AC (120 min / mode défaillance sécurisée)
Réponse au TOV pour UT (N-PE) 1200 V AC (200 ms / mode résistance)
Temps d'amorçage tA (L-N) ≤ 25 ns
Temps d'amorçage tA (L-PE) ≤ 100 ns
Temps d'amorçage tA (N-PE) ≤ 100 ns
Fusible en amont maximum pour câblage simple en V 40 A (gG)

Conditions ambiantes
Indice de protection IP20
Température ambiante (fonctionnement) -25 °C ... 60 °C
Température ambiante (stockage/transport) -40 °C ... 80 °C
Altitude ≤ 2000 m (amsl (au-dessus du niveau de la mer))
Humidité de l'air admissible (fonctionnement) 5 % ... 95 %

Normes/prescriptions CEI 61643-11
Normes/prescriptions EN 61643-11
Normes/prescriptions CEI 60364-4-443
Normes/prescriptions CEI 60364-5-534

Type de montage Profilé : 35 mm

Référence 2882750
Conditionnement 1 Unité(s)
Commande minimum 1 Unité(s)
Clé de vente CL1314
Product key CL1314
Page catalogue Page 74 (C-4-2019)
GTIN 4046356175845
Poids par pièce (emballage compris) 914 g
Poids par pièce (hors emballage) 914 g
Numéro du tarif douanier 85363010
Pays d'origine HU


ECLASS

ECLASS-9.0 27130805
ECLASS-10.0.1 27130805
ECLASS-11.0 27130805
ECLASS-12.0 27171202

ETIM

ETIM 8.0 EC000941

UNSPSC

UNSPSC 21.0 39121600

IECEE CB Scheme

Identifiant de lhomologation: NL-71431

EAC

Identifiant de lhomologation: EAC-Zulassung

CCA

Identifiant de lhomologation: NTR-NL 7873
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2

KEMA-KEUR

Identifiant de lhomologation: 71-117871

EAC

Identifiant de lhomologation: RU C-DE.*09.B.00169

China RoHS Période d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Produits compatibles



Avantages

Combinaisons de parafoudres de type 2 avec fusible en amont intégré
Signalisation aux systèmes de monitoring en cas d'erreur, via le contact de signalisation à distance
En cas de surcharge de la protection antisurtension, un sectionnement de tous les pôles du réseau est effectué.
Module de protection antisurtension enfichable en continu de type 2
Signalisation optique et mécanique d'état des différents parafoudres
