SACC-M 8FR-4PL-M
-
Connecteur
1482527
Connecteur, Universel, 4-pôles, non blindé, connecteur femelle coudé M8, codage: A, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 3,5 mm ... 5,5 mm
Informations détaillées concernant le produit
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Généralités | L'utilisateur doit prendre des mesures de sécurité appropriées afin d'éviter que le connecteur se détache ou s'ouvre par inadvertance. Pour éviter toute ouverture accidentelle du connecteur, le filetage entre le boîtier et la tête du connecteur doit être sécurisé en utilisant un adhésif cyanoacrylate approprié. |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Sortie du câble | coudé |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |
|
| Largeur | 14 mm |
| Hauteur | 28 mm |
| Longueur | 45 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 3,5 mm ... 5,5 mm |
| Matériau | PBT |
| PA 6 (Levier d'actionnement) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | PA 6.6 |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-Lock |
| Section raccordable | 0,14 mm² ... 0,5 mm² |
| Section raccordable AWG | 26 ... 20 |
| Longueur de gaine à dénuder de chaque fil | 7 mm |

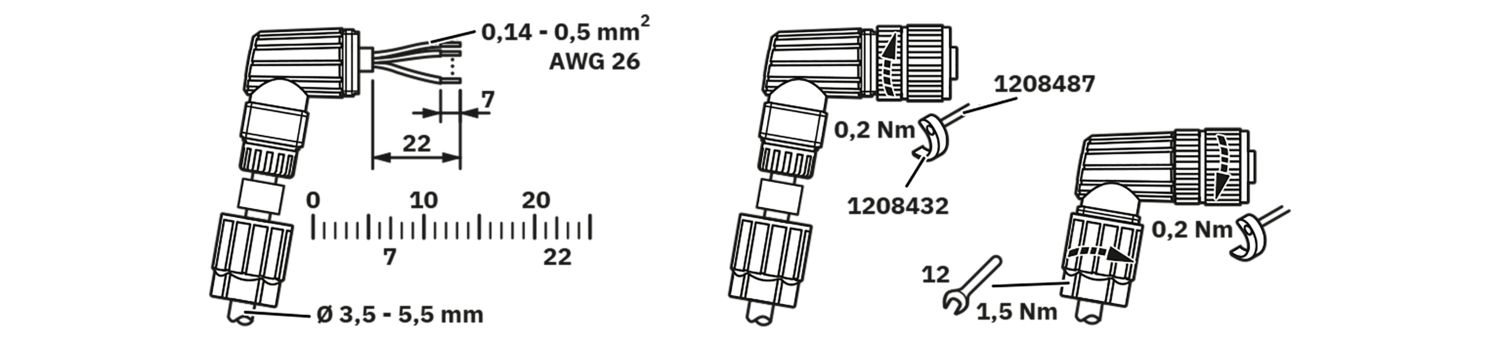

| Couple de serrage | 0,2 Nm (Molette M8) |
| 0,2 Nm (Isolant mâle avec manchon d'accouplement) | |
| 1,5 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Brochage | |
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | coudé |
| Type de filetage tête | M8 |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 7 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| M8 | |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
Avantages
Raccordement Push-Lock rapide : connexion et déconnexion sans outil des conducteurs en ouvrant le levier de contact
Raccordement intuitif : affectation facile des différents fils grâce au marquage de couleur et numérique des leviers de contact
Technologie Push-in intégrée : câblez facilement les conducteurs rigides et prétraités par simple insertion directe
Connexion résistante aux chocs et aux vibrations : la technique à ressort éprouvée garantit un contact solide et sûr
Utilisation sûre sur le terrain grâce aux indices de protection élevés
