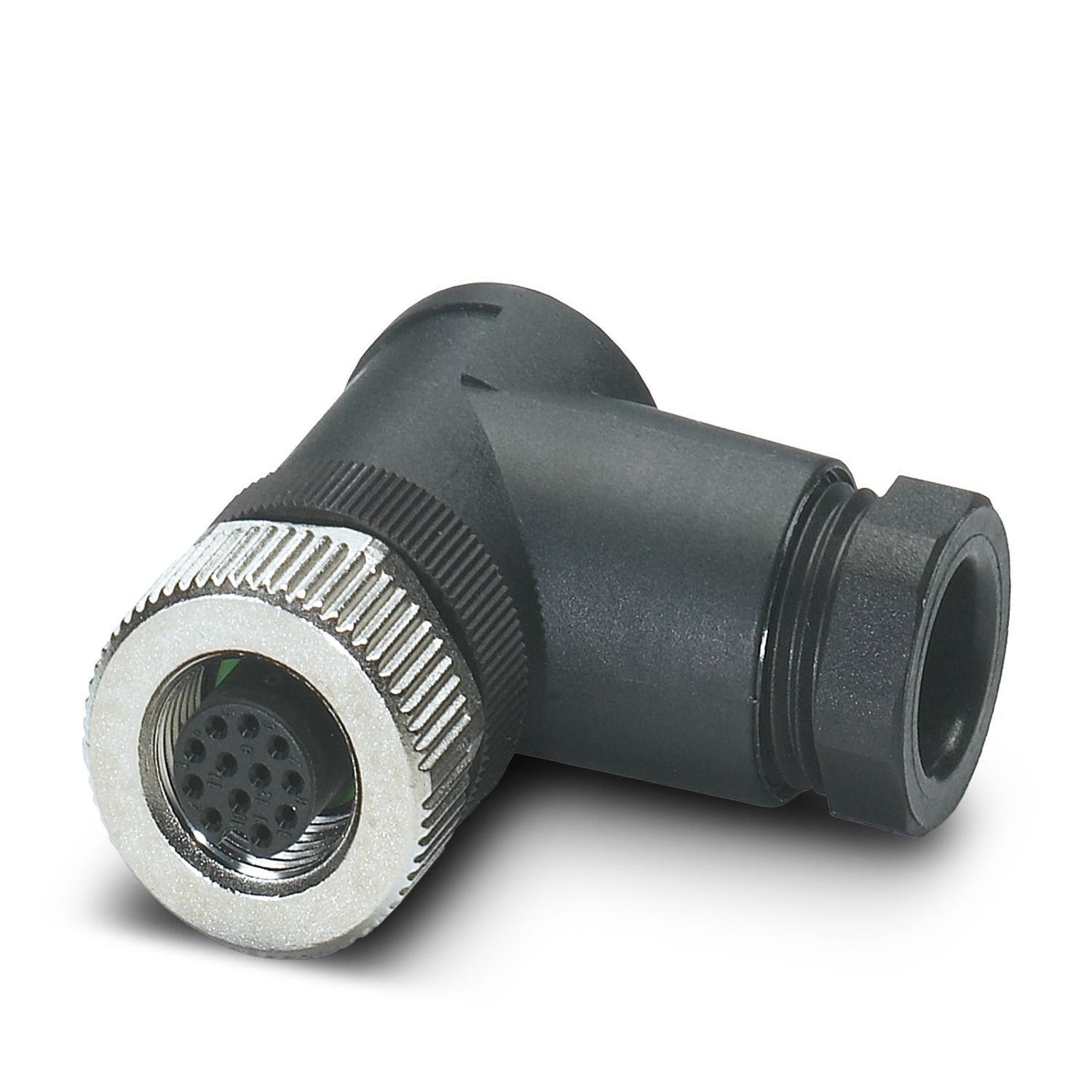

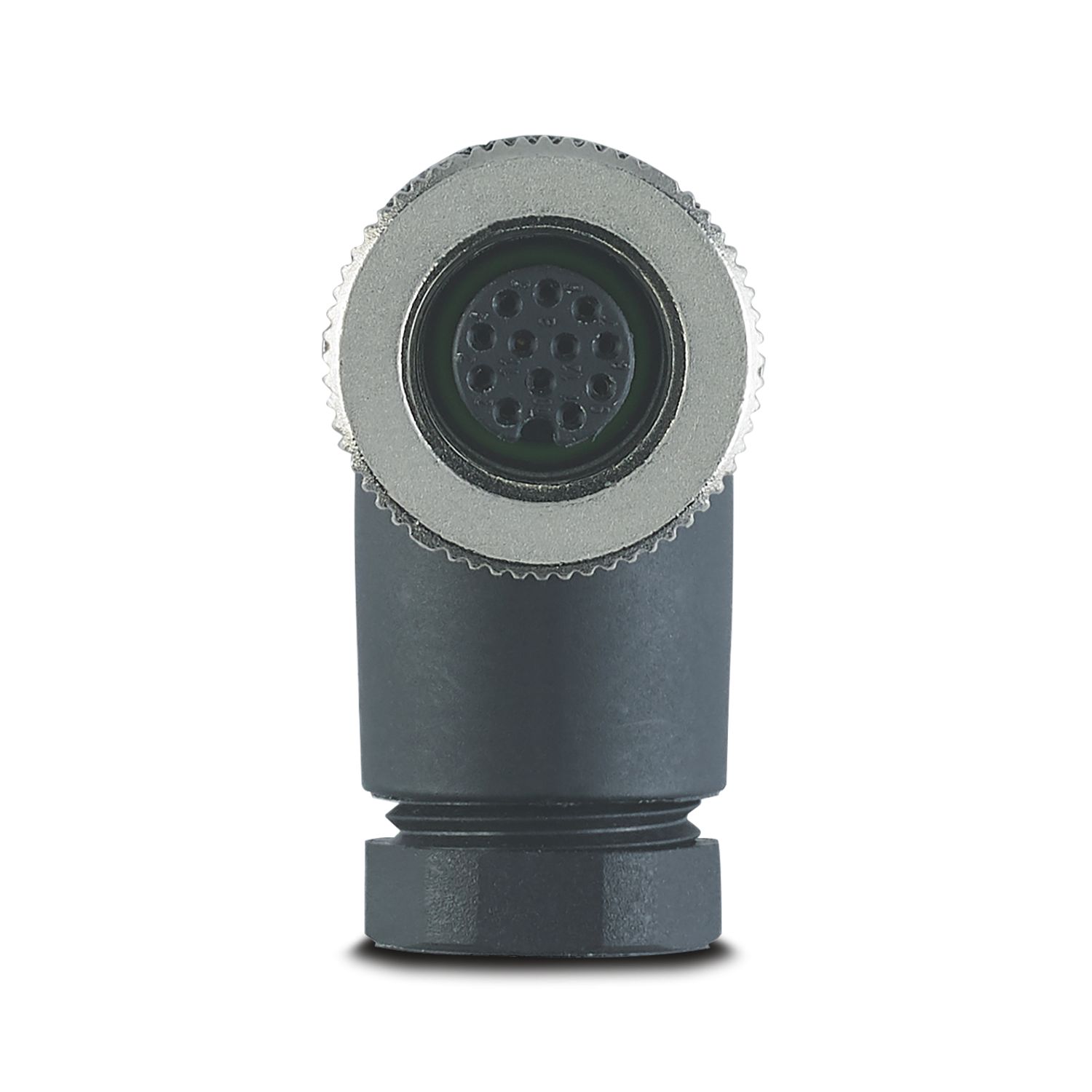

Connecteur, Universel, 12-pôles, connecteur femelle coudé M12, codage: A, Raccordement soudé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |

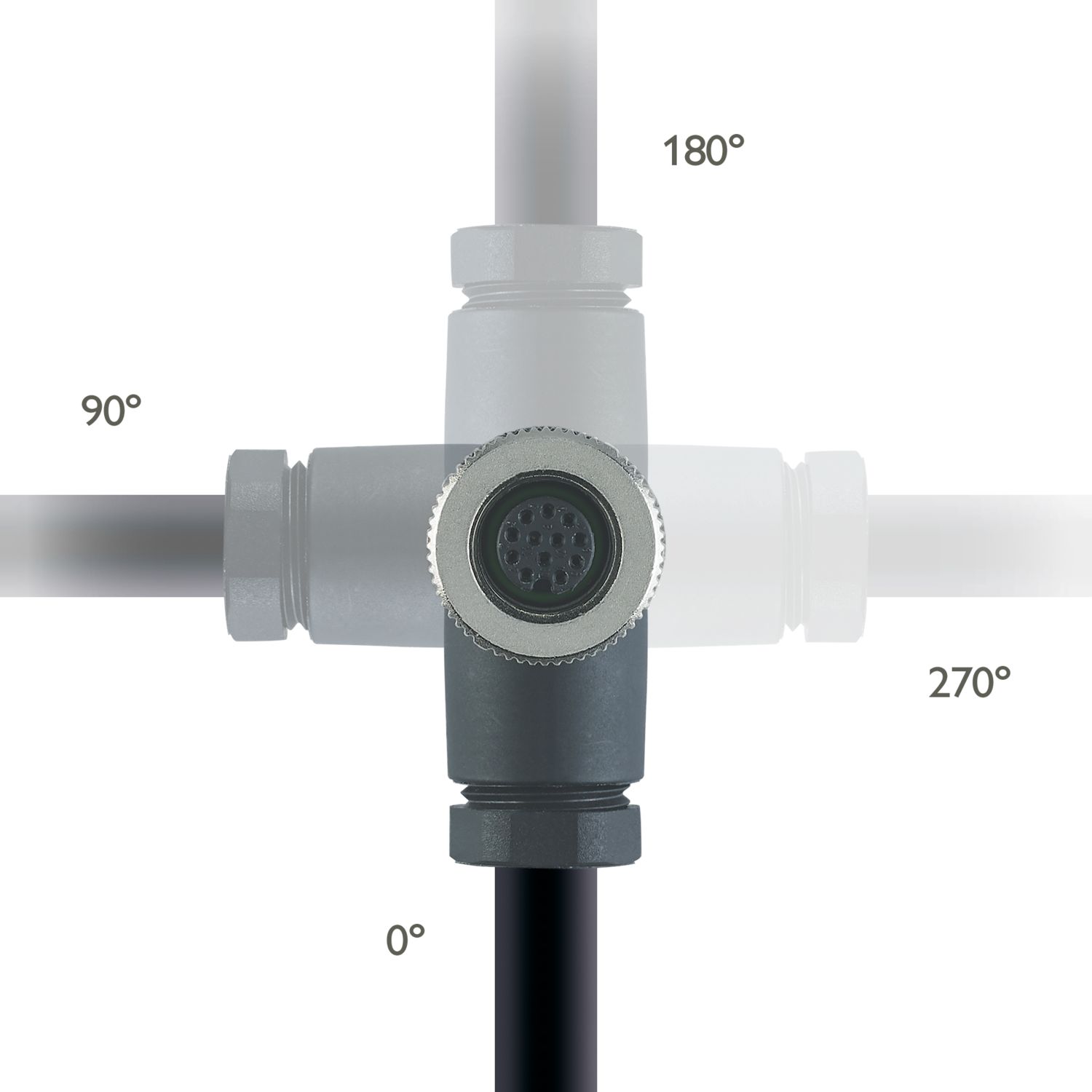

| Instructions de montage | Les pôles sont orientables par pas de 90° en direction de la sortie du câble |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 12 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Sortie du câble | coudé |
| Raccordement à filetage Pg | Pg9 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |

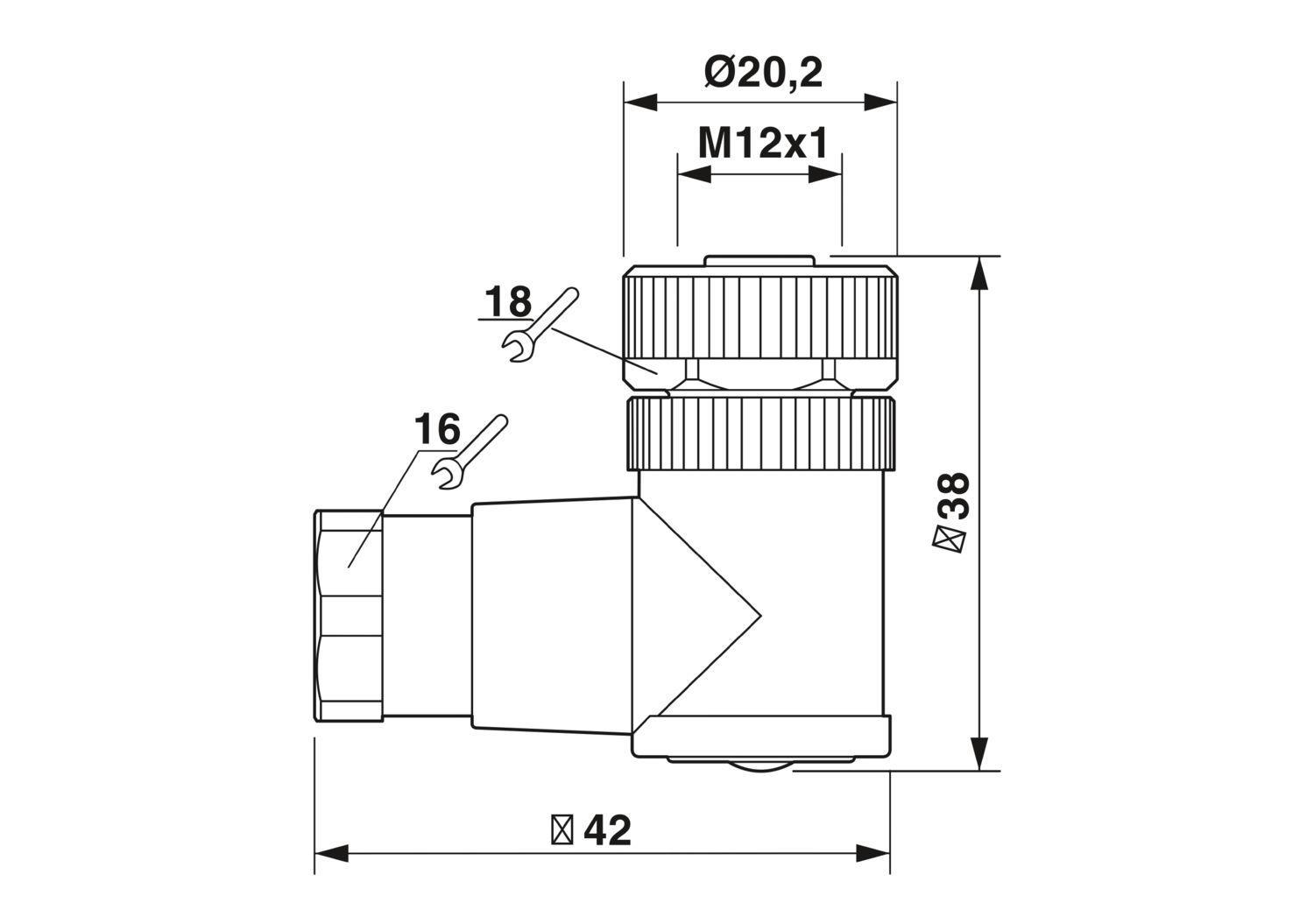

| Dessin coté |
|
| Largeur | 20,2 mm |
| Hauteur | 42 mm |
| Longueur | 38 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 6 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 20,2 mm |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | PA |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement soudé |
| Section raccordable | 0,08 mm² ... 0,25 mm² (sans embout) |
| 0,08 mm² ... 0,25 mm² (rigide) | |
| Section raccordable AWG | 28 ... 24 (sans embout) |
| Longueur de gaine à dénuder de chaque fil | 4 mm |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm ... 1 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | > 10 GΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A (jusqu'à 40 °C) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | coudé |
| Type de filetage tête | M12 |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 4 mm |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
