EEM-MB371 - Appareil de mesure

2907955

Appareil de mesure d'énergie multifonction sans écran avec raccordement Rogowski direct et interface Modbus/TCP intégrée pour la mesure des paramètres électriques dans des installations à basse tension jusqu'à 690 V. (phoenixcontact.com/empro-help)

Téléchargement gratuit disponible. Téléchargements

Type de produit	Compteur d'énergie
Gamme de produits	EMpro

Puissance dissipée maximale en condition nominale	10 VA
Type de réseau	triphasé (3 ou 4 fils), biphasé (2 fils) et monophasé (1 fil)
Isolation galvanique
Tension d'essai	4 kV AC (50 Hz, 60 s)
Degré de pollution	2
Isolant	Isolation renforcée
Isolation galvanique Boîtier contre tous les potentiels CEI 61010-1
Normes/Prescriptions	CEI 61010-1
Catégorie de surtension	III (300 V AC)
	II (600 V AC)
Isolant	Isolation renforcée
Isolation galvanique Alimentation contre tous les autres potentiels CEI 61010-1
Normes/Prescriptions	CEI 61010-1
Catégorie de surtension	III (300 V AC)
	II (600 V AC)
Isolant	Isolation renforcée
Isolation galvanique Entrée de mesure de la tension contre tous les autres potentiels CEI 61010-2-030
Normes/Prescriptions	CEI 61010-2-030
Catégorie de mesure	III (300 V AC)
	II (600 V AC)
Isolant	Isolation renforcée
Isolation galvanique E/S TOR
Isolant	Isolation fonctionnelle
Isolation galvanique Interface de communication
Isolant	Isolation fonctionnelle
Alimentation
Plage de tension d'alimentation	100 V AC ... 230 V AC (±20 %)
	150 V DC ... 250 V DC (±20 %)
Consommation de puissance	≤ 4 W
Fréquence nominale	50 Hz ... 60 Hz (AC Sinus)

Généralités
Principe de mesure	Mesure de la valeur efficace réelle
Grandeur mesurée	AC Sinus (50 Hz/60 Hz)
Réception d'oscillations harmoniques	jusqu'au 63ème harmonique
Description de l'entrée	Entrée TOR selon CEI/EN 61131-2 (Type 3)
Nombre	1
Signal d'entrée tension	24 V DC
	0 V DC ... 30 V DC
Signal d'entrée courant	2 mA ... 15 mA
Fusibles	250 mA (rapide)
Circuit de protection	Protection contre les erreurs de connexion DC (max. 30 V)
Mesure: Tension

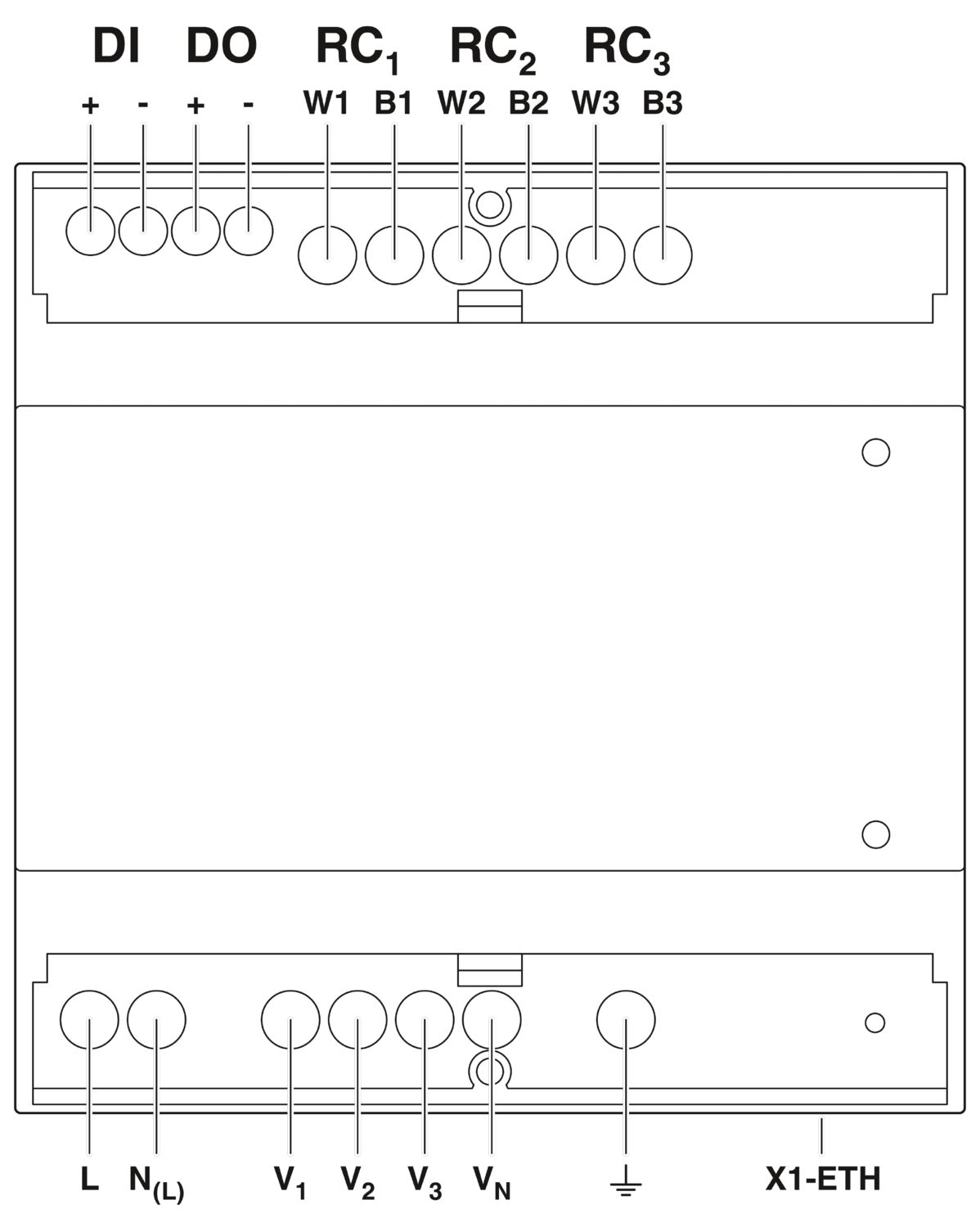

Dénomination entrée	Entrées de mesure de la tension V1, V2, V3
Plage de tension d'entrée direct	35 V AC ... 690 V AC (Phase/Phase)
	20 V AC ... 400 V AC (Phase/Conducteur neutre)
Plage de tension d'entrée via convertisseur externe	60 V AC ... 2000000 V AC (primaire)
	60 V AC ... 400 V AC (secondaire)
Capacité de charge de surtension	760 V AC (Phase/Phase)
Précision	0,2 %
Consommation de puissance	< 2 VA
Mesure: Courant
Dénomination entrée	Mesure du courant RC1, RC2, RC3
Courant d'entrée	≤ 400 A (Niveau de mesure 1)
	≤ 4000 A (Niveau de mesure 2)
	Facteur de transmission : 100 mV/1000 A en utilisant une bobine Phoenix Contact
Plage de mesure d'entrée de la tension	500 µV ... 400 mV
Seuil de fonctionnement de la valeur nominale de la plage de mesure	5 A
Seuil de déclenchement	500 µV (5 A)
Précision	0,5 %
Mesure: Puissance
Précision	1 %
Énergie active (CEI 62053-21)	Classe 1
Énergie passive (IEC 62053-23)	Classe 2

Description de la sortie	Sortie TOR selon CEI/EN 61131-2 (Type 3)
Nombre	1
Signal de sortie courant	≤ 100 mA
Signal de sortie tension	24 V DC
Fusibles	250 mA (rapide)
Circuit de protection	Protection contre les erreurs de connexion DC (max. 30 V)

Courant / tension / alimentation
Type de raccordement	Raccordement vissé
Longueur à dénuder	8 mm
Filetage vis	M3
Section de conducteur rigide	0,2 mm² ... 6 mm²
Section de conducteur souple	0,2 mm² ... 4 mm²
Section conduct. AWG	24 ... 10
Couple de serrage	0,5 Nm ... 0,6 Nm
E/S TOR / communication
Type de raccordement	Raccordement vissé
Longueur à dénuder	7 mm
Filetage vis	M3
Section de conducteur rigide	0,14 mm² ... 2,5 mm²
Section de conducteur souple	0,14 mm² ... 1,5 mm²
Section conduct. AWG	26 ... 14
Couple de serrage	0,5 Nm ... 0,6 Nm

Données: Interface réseau
Protocole de communication	Modbus/TCP
	REST
Type de raccordement	RJ45

Largeur	90 mm
Hauteur	90 mm
Profondeur	71,7 mm

Couleur	gris (RAL 7042)

Conditions ambiantes
Indice de protection (Boîtier)	IP20 (Boîtiers)
Température ambiante (fonctionnement)	-25 °C ... 70 °C
Température ambiante (stockage/transport)	-30 °C ... 80 °C
Altitude	≤ 2000 m
Humidité de l'air max. admissible (service)	≤ 95 % (sans condensation)

CE
Certificat	Conformité CE
UKCA
Certificat	Conformité UKCA
UL, USA / Canada
Repérage	UL/C-UL Listed UL 61010-1
Données UL
Mode de fonctionnement	Utilisation en intérieur

Normes/Prescriptions	CEI 61010-1
	IEC 61326-1
	IEC 61557-12

Type de montage	Montage sur rail DIN
Emplacement pour le montage	Profilé horizontal

Référence	2907955
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	CMMC21
Product key	CMMC21
Page catalogue	Page 203 (C-5-2019)
GTIN	4055626498348
Poids par pièce (emballage compris)	280,4 g
Poids par pièce (hors emballage)	260 g
Numéro du tarif douanier	90303100
Pays d'origine	DE

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
		Perfluorobutane sulfonic acid (PFBS) and its salts (n° CAS: Non applicable)
SCIP	44a377b6-14eb-4da7-a09d-af0fcb0ce5c4
