Le module est prévu pour être utilisé dans une station Inline. Il permet l'acquisition des signaux de capteurs de température à résistance. Les valeurs mesurées sont présentées dans le format Représentation Normalisée. Les blocs de jonction Inline ECO sont compatibles avec une plage de température allant de 0 °C à +55 °C. La livraison inclut l'embase électronique et le connecteur Inline.

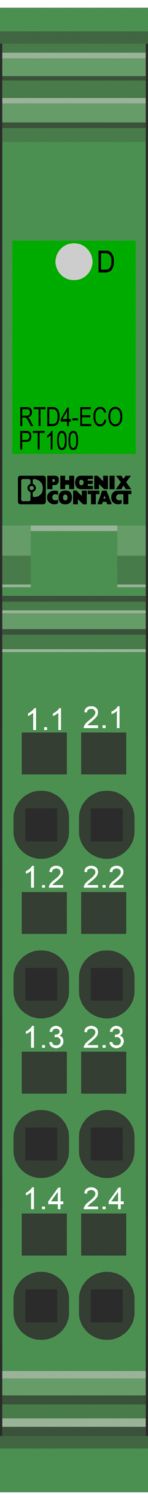

IB IL RTD 4/PT100-ECO
-
Module de température
2702499
Inline, Module d'acquisition de la température, Entrées analogiques capteurs RTD: 4 (Pt 100), connectique: 2 fils, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, connecteur Inline compris
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Bus local Inline | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Module | |
| Code ID (déc) | 126 |
| Code ID (hex) | 7E |
| Code de longueur (hexa) | 04 |
| Code de longueur (décimal) | 04 |
| Canal des données de process | 64 Bit |
| Espace d'adressage d'entrées | 8 Octet |
| Espace d'adressage des sorties | 0 Octet |
| Longueur de répertoire | 64 Bit |
| Besoin en données de paramétrage | 1 Octet |
| Besoin en données de configuration | 4 Octet |
| Analogique | |
| Dénomination entrée | Entrées analogiques capteurs RTD |
| Description de l'entrée | Entrées pour capteurs de température résistifs |
| Nombre d'entrées | 4 (Pt 100) |
| Type de raccordement | Connecteur Inline |
| Technologie de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Temps de conversion A/N | typ. 120 ms |
| Résolution convertisseur A/D | 24 Bit |
| Types de capteurs utilisables (RTD) | Pt 100 (CEI 60751/EN 60751) |
| Formats de données | Représentation normalisée |
| Filtre d'entrée | Filtre numérique |
| Temps de filtre d'entrée | 120 ms (par voie) |
| Valeur nominale des sources de courant | 1 mA (courant pulsé, indication valide lors de la phase de balayage) |
| Mise à jour des données de processus | < 10 ms |
| Circuit de protection | Protection contre les surcharges; max. ±40 V DC, 1 min. |
| Protection contre les transitoires; Diode zéner bidirectionnelle | |
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Éléments fournis | connecteur Inline compris |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Erreur de somme de contrôle Message d'erreur périphérique sur le coupleur de bus | |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1) |
| Degré de pollution | 2 (EN 60664-1) |
| Puissance dissipée maximale en condition nominale | 0,95 W |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 85 mA |
| typ. 56 mA | |
| Potentiels: Alimentation des modules analogiques (UANA) | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 14 mA |
| typ. 7,3 mA | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Logique de bus (bus local, alimentation logique) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Périphérie analogique | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Terre de fonctionnement | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort de traction |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort de traction |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage sur rail DIN |
cUL Listed
Identifiant de lhomologation: E238705
Avantages
4 entrées analogiques
Raccordement des capteurs à 2 conducteurs
Capteurs pris en charge : Pt 100
Format des données : représentation normalisée
Information de diagnostic dans le mot de données-process
