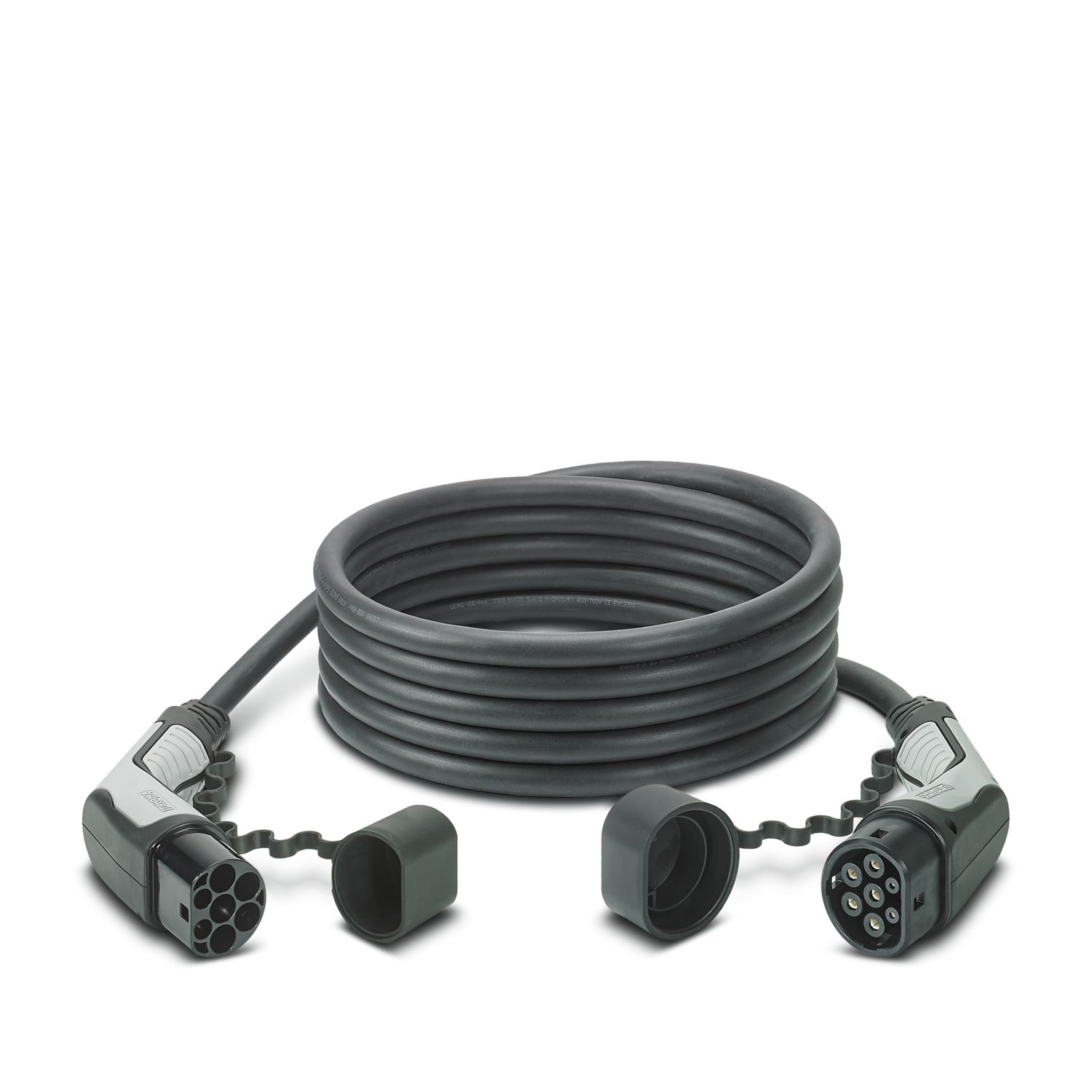

CHARX connect comfort, Type 2, Câble de charge AC mobile, 32 A permanent, 480 V AC, avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure, câble: 5 m, noir, droit, avec cache de protection, boîtiers: noir, gris, Logo PHOENIX CONTACT, CEI 62196-2, pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2
Câble de charge AC mobile, avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure, destiné à charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2, compatible avec les prises côté infrastructure de type 2 installées sur des stations de charge dédiées à l'électromobilité (EVSE)
| Type de produit | Câbles de charge CA |
| Gamme de produits | CHARX connect comfort |
| Application | pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2 |
| compatible avec le type 2 des prises de charge côté infrastructure sur les stations de charge pour l'électromobilité (EVSE) | |
| Version | Câble de charge AC mobile |
| avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure | |
| Equipement | avec cache de protection |
| Logo en place | Logo PHOENIX CONTACT |
| Mode charge | Mode 3, cas B |
| Norme de charge | Type 2 |
| Variantes spécifiques au client | Sur demande |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Détrompage | 220 Ω (entre PE et PP) |
| Type de courant de charge | AC triphasé |
| Puissance de charge | 26,6 kW (Triphasé) |
| Courant de charge | 32 A AC (Triphasé) |
| Contact de puissance | |
| Nombre | 5 (L1, L2, L3, N, PE) |
| Tension de référence | 480 V AC |
| Courant de référence | 32 A |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Connecteur de charge côté infrastructure | |
| Dessin coté |
Connecteur de charge d'infrastructure
|
| Largeur | 58 mm |
| Hauteur | 131,8 mm |
| Profondeur | 233,4 mm |
| Connecteur de charge côté véhicule | |
| Dessin coté |
Connecteur de charge du véhicule
|
| Largeur | 70 mm |
| Hauteur | 137 mm |
| Profondeur | 215,9 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Zone de préhension) | gris (7042) |
| Coloris (Modèle d'enfichage) | noir (9005) |
| Coloris (Cache de protection) | noir (9005) |
| Coloris (Câble) | noir (9005) |
| Matériau (Connecteur de charge côté véhicule) | Plastique |
| Matériau (Gaine extérieur de câble) | TPE-U |
| Matériau (Connecteur de charge côté infrastructure) | Plastique |
| Matériau (Surface des contacts) | Argent |
| Longueur du câble | 5 m |
| Normes/Spécifications relatives aux câbles | prEN 50620/DIN EN 50620 |
| Certifications relatives aux câbles | VDE |
| Poids de gaine | max. 374,00 kg/km |
| Type | Classe 5 |
| Type de câble | droit |
| Structure de câble | 5 x 4,0 mm² + 1 x 0,5 mm² |
| Diamètre extérieur du câble | 14,20 mm ±0,3 mm |
| Gaine extérieure, matériau | TPE-U |
| Résistance de la ligne | ≤ 0,00425 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 113,6 mm (8x diamètre) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Connecteur de charge côté véhicule) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Connecteur de charge côté infrastructure) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Cache de protection) | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/Prescriptions | CEI 62196-2 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 480 V | 32 A |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 480 V | 32 A |
