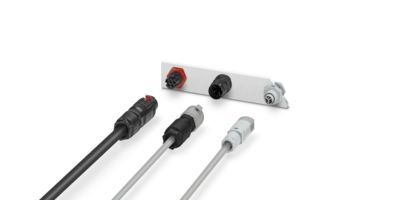

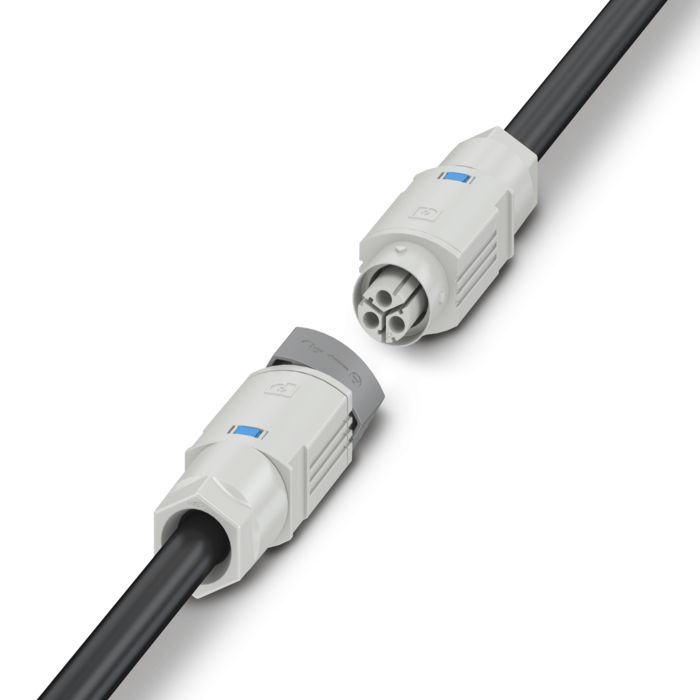

Pistoliitettävien IPD-asennuspistoliittimien push-lock-liitäntä mahdollistaa taipuisien ja jäykkien johtimien helpon ja aikaa säästävän asennuksen. Kytkentäpiste on helppo avata ja sulkea vivun avulla.

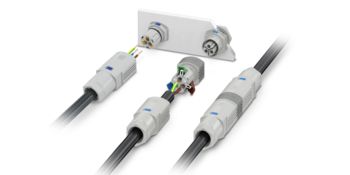

IPD-asennusjärjestelmä push-in-tekniikalla
Push-in-liitännällä varustetut IPD-seinämäläpiviennit mahdollistavat kytkennät ilman työkaluja, sillä esikäsitellyt ja jäykät johtimet on helppo liittää suoralla pistoliitännällä. Kytketyt johtimet voidaan irroittaa tai pääteholkittomat johtimet voidaan liittää painikkeiden avulla.
Pikalukitus takaa vaativissakin asennustilanteissa turvallisen asennuksen ja laitteiden helpon vaihtamisen huoltotilanteessa. Pistokkeet lukittuvat luotettavasti, mikä suojaa virhekytkennöiltä.

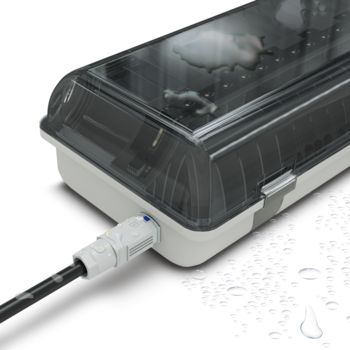

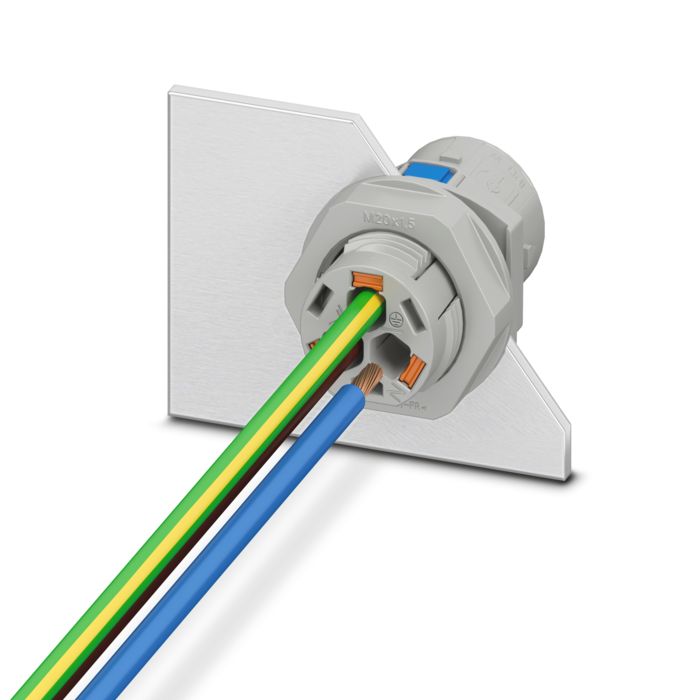

IPD-seinämäläpivienneissä kaapeli viedään kentän puolella kotelon läpi ja liitetään suoraan laitteeseen. Tämän jälkeen kotelo napsautetaan paikalleen ja vedonpoisto toteutetaan mutterilla, ja kaapelin liitäntä on valmis.
Koska laitteen puolella on push-in-liitäntä, johdotusrobotit pystyvät liittämään laitteen komponentit automaattisesti. Siksi IPD-seinämäläpiviennit sopivat ihanteellisesti valaistussovelluksiin.

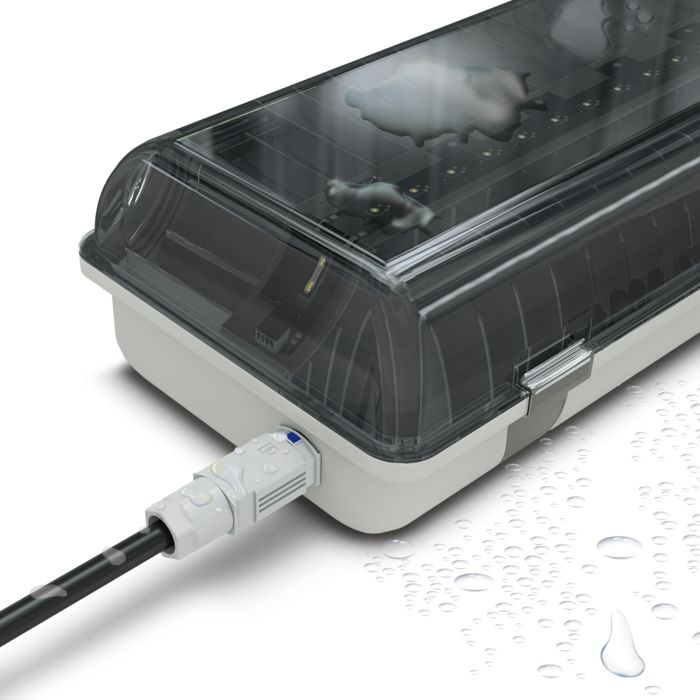

Kestävä ja vakaa kaapelointi ulko- ja teollisuuskäytössä: IP67-kotelointiluokan ansiosta asennus on suojassa roiskevedeltä ja pölyltä, mikä tekee asennuksista luotettavia vaativissakin ympäristöissä.

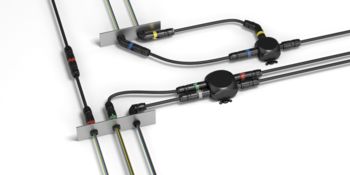

QPD-asennusjärjestelmä

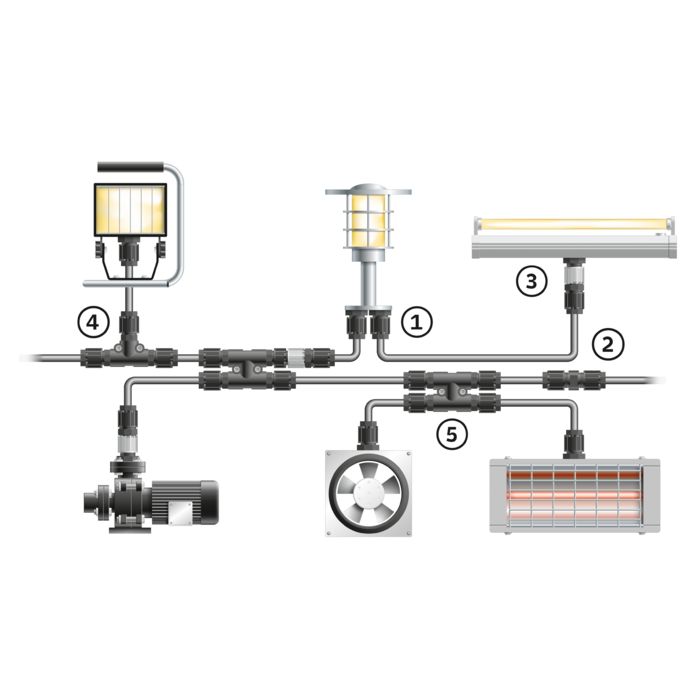

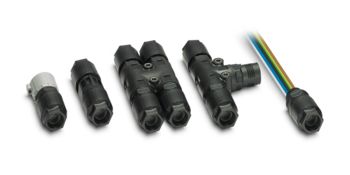

QPD-tuotevalikoiman yleiskatsaus
1. Seinämäläpiviennit
Seinämäläpiviennit ovat ulkoa päin liitettäviä holkkitiivisteitä. Niitä käytettäessä laitteita ei tarvitse enää avata asennuskaapeleiden liittämistä varten. Näin varmistetaan valmistajan lupaama suojausluokka.
2. Kaapelijatkos
Kaapelijatkosta käytetään asennuskaapeleiden pidennykseen tai korjaamiseen. Kaapelijatkosta voidaan käyttää yhdessä asennuspistoliittimen kanssa joustavana liitäntänä.
3. Asennuspistoliittimet
PE-juontokoskettimella varustettu asennuspistoliitin soveltuu erityisesti nopeaan laitevaihtoon huoltoa tai esivalmistelluilla johtimilla suoritettavaa asennusta varten. Koodaus estää väärän liittämisen.
4. T-energianjakaja
Kompaktin T-energianjakajan avulla voidaan asentaa helposti haarajohto käyttäjälaitteille.
5. H-energianjakaja
H-energianjakaja on kompakti, vankka ja nopeasti liitettävä liitinkotelo. Neljä liitäntää on yhdistetty toisiinsa rinnakkain, jolloin niitä voidaan käyttää myös 4-tiejakajana.
Johdin kuoritaan ja PE-johdin valmistellaan.
Johtimet viedään QUICKON-mutteriin ja kiinnitetään merkittyihin (1, 2, 3...) johdinohjaimiin.
Johtimen päät katkaistaan.
Aseta kiristysmutteri kosketinrunkoon ja kiristä vasteeseen saakka tai ilmoitetulla vääntömomentilla.
Asennuskaapelit pikaliitäntätekniikalla
Tuntuva lukittuminen osoittaa sopivan kiristystiukkuuden. QUICKON-mutteri on nyt kiristetty niin, että sitä ei voi enää irrottaa käsin.
Asennus sujuu nopeasti ja helposti, ilman erikoistyökaluja.
PRC-pistoliittimet ääriolosuhteisiin
PRC-järjestelmän edut
Tilaihme pistoliitettävään energianjakoon: PRC-liittimellä voidaan siirtää jopa 35 A:n virtaa pienessä tilassa. Laiteliitännät ovat saatavina uros- ja naaraskoskettimilla. Integroitu kiertymissuoja takaa luotettavan suuntauksen laitteen seinämässä. Siten liitäntäalueiden rakenne on selkeä, ja laitesuunnittelussa on käytettävissä enemmän tilaa ja joustavuutta.
Kannattavaa joustavuutta: käsin tai työkalulla avattava lukitus antaa asennukseen ja huoltoon lisää joustavuutta. Pistoliittimen lukitus on helppo avata käsin painikkeella tai talttapääruuvimeisselillä.
PRC on suunniteltu äärioloihin. Lämpimässä tai kylmässä, kuivassa tai lämpimässä, sisä- tai ulkotiloissa: PRC-järjestelmän korkeat, jopa IP69-kotelointiluokat varmistavat virranjakelun haastavisssakin olosuhteissa. Jopa IK08-luokan iskunkestävyyden ansiosta PRC on lujatekoinen ratkaisu, joka kestää myös tärinää ja iskuja.
Valitse sopiva: tutulla ruuviliitäntätekniikalla kytket johdot paikan päällä ilman erikoistyökaluja. Sen etuna on valmiiksi asennettu johdinsuoja, jonka ansiosta voit liittää myös käsittelemättömät johtimet turvallisesti. Puristusliitäntä on nopea ja automatisoitu ratkaisu, kun kytketään suuria johdinmääriä. Valitse käyttötarkoitukseesi parhaiten sopiva ratkaisu.
Älykkäät ominaisuudet, kuten mekaaninen koodaus, auttavat nopeassa ja virheettömässä käyttöönotossa. PRC 20 erottaa eri napaluvuilla varustetut versiot sekä yhden napaluvun eri versiot turvallisesti ja mekaanisesti toisistaan. Eri signaalilajien integroitu värikoodaus helpottaa selkeää tunnistusta työmaalla.
