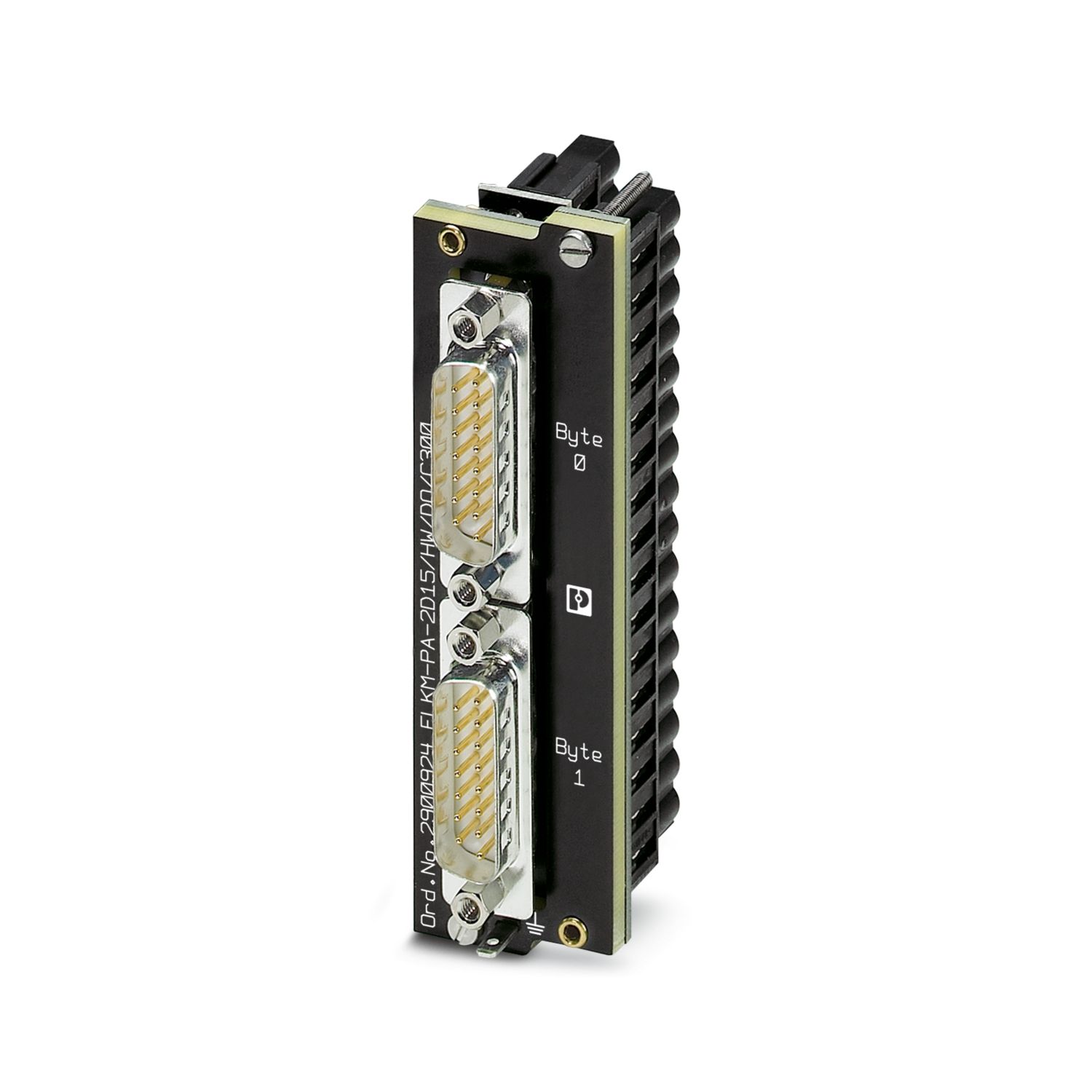

FLKM-PA-2D15/HW/DO/C300
-
Adaptador frontal
2900924
Adaptador frontal VARIOFACE, para Honeywell C300, series C E/S. Especial para conexión de PLC-V8/D15.../OUT. Envío de 2x 8 canales.
Detalles de producto
| Tipo de producto | Adapt. front. |
| Familia de productos | VARIOFACE |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Corriente (por ramal) | ≤ 2 A |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 63 V |
| Tensión transitoria de dimensionamiento | 0,6 kV (1,2 / 50 μs) |
| Sistema de control compatible HONEYWELL Experion PKS C300/C-Series | |
| Tarjeta de E/S adecuada | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| Conexión 1 (nivel del sistema de control) | |
| Tipo de conexión | Conexión enchufable |
| Número de conexiones | 2 |
| Número de polos | 16 |
| Paso | 5,08 mm |
| Conexión 2 (nivel de campo) | |
| Conexión según norma | IEC 60807-2 |
| Tipo de conexión | Conector macho D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 2 |
| Número de polos | 15 |
| Ciclos de enchufe | > 500 |
| Paso | 2,74 mm |
| Conexión 3 (pantalla) | |
| Tipo de conexión | Conexión por enchufe plano |
| Número de polos | 1 |
| Observación | 2,8 x 0,8 |
| Dimensiones del artículo | |
| Anchura | 93,8 mm |
| Altura | 28 mm |
| Profundidad | 47,04 mm |
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
| Tipo de montaje | Montaje por encaje |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Código de artículo | 2900924 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de producto | DK231H |
| Página del catálogo | Página 480 (C-5-2019) |
| GTIN | 4046356551182 |
| Peso por unidad (incluido el embalaje) | 91,4 g |
| Peso por unidad (sin incluir el embalaje) | 91,4 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE |
ECLASS
| ECLASS-13.0 | 27242292 |
ETIM
| ETIM 9.0 | EC002584 |
UNSPSC
| UNSPSC 21.0 | 32151600 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Sus ventajas
Adapt. frontal con dos conectores enchuf. D-SUB 15 polos
Especial para acoplamiento de PLC-V8/D15.../OUT
Con los adaptadores frontales se conectan cables de sistema preconfeccionados directamente a tarjetas de E/S
