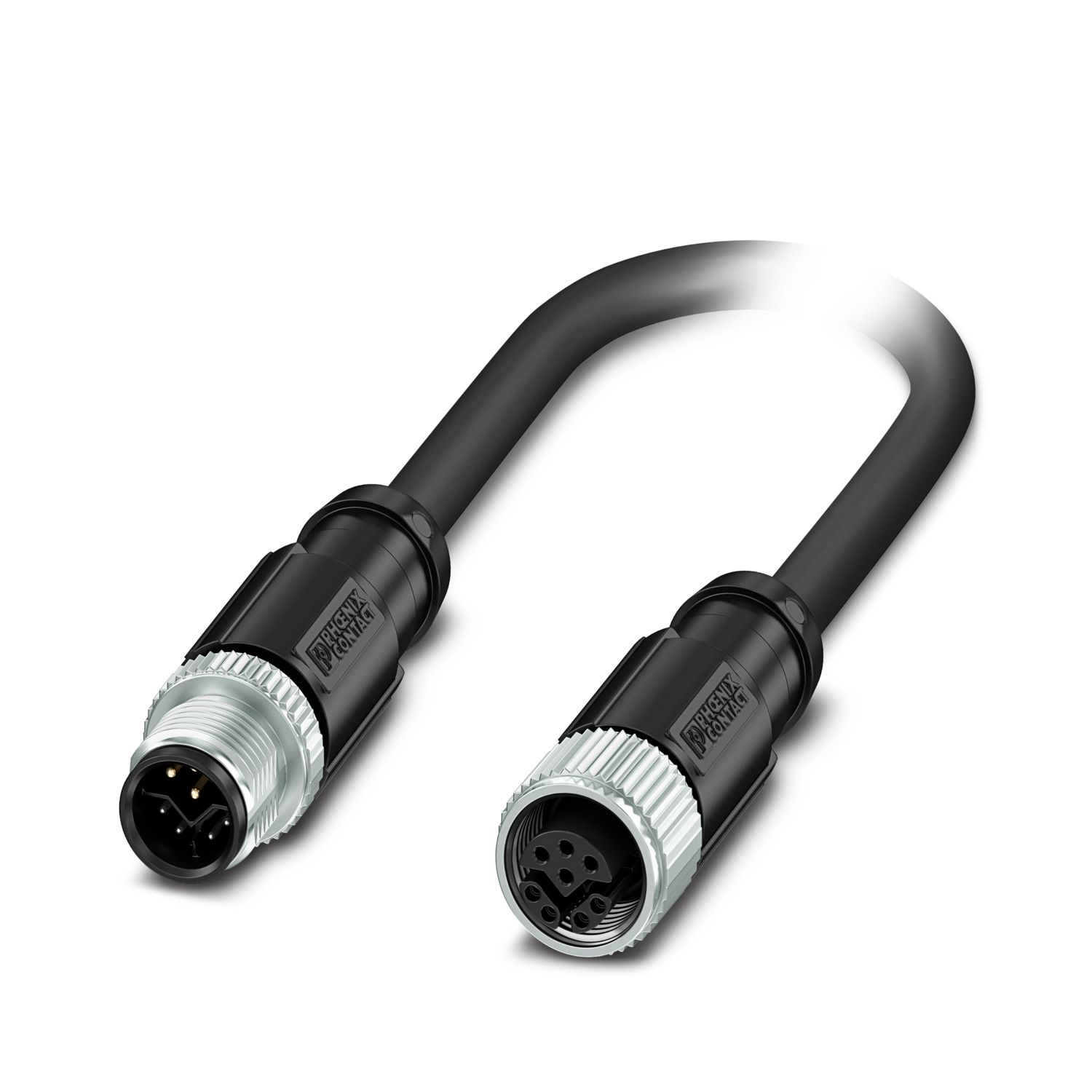

NBC-M12MSY/2,0-94H/M12FSY - Cable híbrido - 1057782

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Cable de datos confeccionado
Aplicación	Estándar
Tipo de sensor	Ethernet híbrida
Número de polos	8
Número de salidas de cable	1
Apantallado	sí
Codificación	Y

Interfaces

Sistema bus	Ethernet
Tipo de señal/categoría	Ethernet híbrida CAT5 (IEC 11801), 100 MBit/s

Señalización

Indicación de estado	no
Indicación de estado disponible	no

Propiedades eléctricas

Tensión nominal U_N	48 V AC (Potencia y datos)
	50 V DC (Potencia y datos)
Corriente nominal I_N	6 A (Power)
	0,5 A (Datos)
Medio de transmisión	Cobre

Datos del material

Clase de inflamabilidad según UL 94	V0

Conectores

Conexión 1
Esquema de dimensiones	Esquema de polos conector híbrido M12 de 8 polos, codificado Y, vista lado macho
Ejecución	M12 Conector, recta, 8-polos, apantallado (Advanced Shielding Technology), Codificación: Y
Número de polos	8
Apantallado	sí
Apantallamiento	Advanced Shielding Technology
Tipo de señal/categoría	EtherCAT® CAT5 (IEC 11801), 100 MBit/s
Tipo de señal/categoría		PROFINET CAT5 (IEC 11801), 100 MBit/s
Ciclos de enchufe	≥ 100
Resistencia de aislamiento	≥ 100 MΩ
Categoría de sobretensiones	III
Grado de polución	3
Par de apriete	0,4 Nm
Material Contacto	CuZn
Material Superficie de contacto	Ni/Au
Material Soporte de contactos	PA 6.6
Material Unión atornillada	Fundición inyectada de cinc, niquelada
Material Cuerpo de agarre	TPU, poco inflamable, autoextinguible
Material Junta	FKM
Clase de inflamabilidad según UL 94	V0
Índice de protección	IP65
Índice de protección		IP67
Temperatura ambiente (servicio)	-25 °C ... 85 °C
Denominación de norma	Conector M12
Normas/especificaciones	IEC 61076-2-113
Conexión 2
Esquema de dimensiones	Esquema de polos conector híbrido M12, 8 polos, con codificación Y, vista lado hembra
Ejecución	M12 Hembra, recta, 8-polos, apantallado (Advanced Shielding Technology), Codificación: Y
Número de polos	8
Apantallado	sí
Apantallamiento	Advanced Shielding Technology
Tipo de señal/categoría	EtherCAT® CAT5 (IEC 11801), 100 MBit/s
Tipo de señal/categoría		PROFINET CAT5 (IEC 11801)
Ciclos de enchufe	≥ 100
Resistencia de aislamiento	≥ 100 MΩ
Categoría de sobretensiones	II
Grado de polución	3
Par de apriete	0,4 Nm
Material Contacto	CuZn
Material Superficie de contacto	Ni/Au
Material Soporte de contactos	PA 6.6
Material Unión atornillada	Fundición inyectada de cinc, niquelada
Material Cuerpo de agarre	TPU, poco inflamable, autoextinguible
Material Junta	FKM
Clase de inflamabilidad según UL 94	V0
Índice de protección	IP65
Índice de protección		IP67
Temperatura ambiente (servicio)	-25 °C ... 85 °C
Denominación de norma	Conector M12
Normas/especificaciones	IEC 61076-2-113

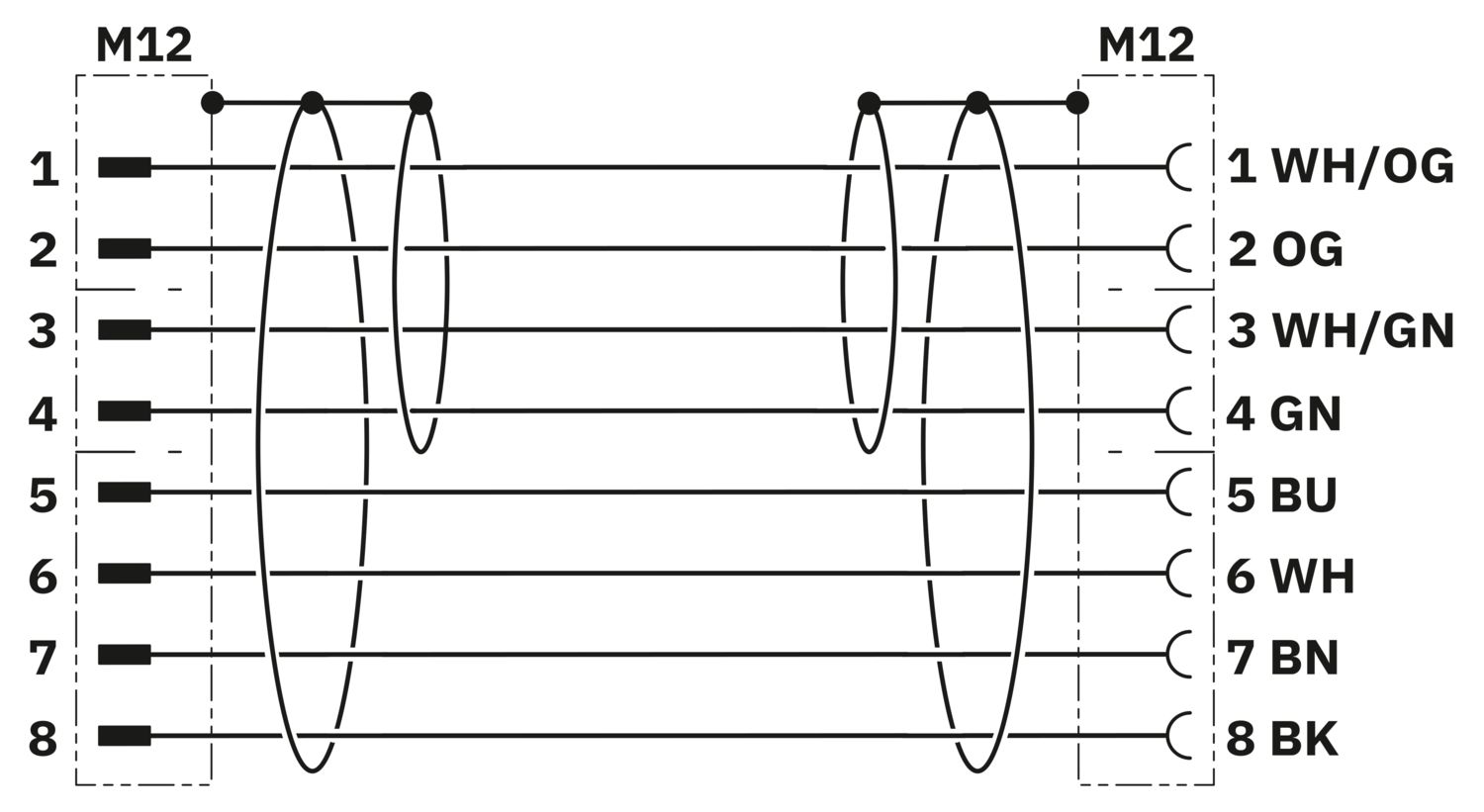

Cable/línea

Longitud del cable	2 m
Ethernet híbrido [94H]
Esquema de dimensiones
UL AWM Style	20233 (80 °C/300 V)
Número de polos	8
Apantallado	sí
Tipo de cable	Ethernet híbrido [94H]
Diseño de conductores	1x4x AWG 26+1x4x AWG 18
Línea de señales AWG	26
Alimentación de tensión AWG	18
Sección de línea	4x 0,15 mm² (Datos)
Sección de línea		4x 0,85 mm² (Power)
Diámetro de conductor incl. aislamiento	1,03 mm ±0,02 mm (Datos)
Diámetro de conductor incl. aislamiento		1,6 mm ±0,1 mm (Power)
Diámetro exterior del cable	8,80 mm ±0,2 mm
Envoltura exterior, material	PUR
Envoltura exterior, color	negro RAL 9005
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PP (Datos)
Material Aislamiento de conductor		PP (Power)
Conductor individual, color	blanco/naranja, naranja, blanco/verde, verde, blanco, azul, marrón, negro
Cableado total	1 cuadrete en estrella y 4 hilos conductores con 2 cargadores
Cubierta visual de pantalla	85 %
Resistencia de aislamiento	≥ 5 GΩ*km
Resistencia al pulido	≤ 280,00 Ω/km (Datos)
Resistencia al pulido		≤ 45,00 Ω/km (Power)
Impedancia característica	100 Ω ±5 Ω (a 100 MHz)
Impedancia diferencial	100 Ω ±5 % (a 100 MHz)
Tensión nominal Cable	≤ 125 V (Valor de pico, no apto para alta intensidad)
Tensión de prueba Conductor/Conductor	2000 V (50 Hz, 1 min.)
Tensión de prueba Conductor/Pantalla	2000,00 V (50 Hz, 1 min.)
Radio de curvatura mínimo, colocado de forma fija	4 x D
Radio de curvatura mínimo, colocado de forma flexible	8 x D
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 2000000, Radio de flexión: 15 x D, Trayecto de avance: 4,5 m, Velocidad de avance: 3 m/s, Aceleración: 3 m/s², Temperatura ambiente: -20 °C ... 60 °C
Atenuación de pantalla	≥ 80,00 dB (30 MHz ... 100 MHz)
Ausencia de halógenos	según IEC 60754-1
Resistencia a las llamas	UL 1581, sección 1060 y UL 2556, sección 9.3 (FT1)
Resistencia a las llamas		IEC 60332-1-2
Resistencia al aceite	según IEC 60811-404
Resistencia al aceite		según DIN EN 50363-10-2
Temperatura ambiente (servicio)	-40 °C ... 80 °C (cable, disposición fija)
		-30 °C ... 70 °C (Cable, disposiCión móvil)
		-20 °C ... 60 °C (En la instalación)
		-20 °C ... 60 °C (Cable, uso de cadenas de arrastre)

Normas y especificaciones

Denominación de norma	Conector M12
Normas/disposiciones	IEC 61076-2-113

Datos comerciales

Código de artículo	1057782
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	AF1CML
Clave de producto	AF1CML
GTIN	4055626701714
Peso por unidad (incluido el embalaje)	273 g
Peso por unidad (sin incluir el embalaje)	279,8 g
Número de tarifa arancelaria	85444290
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	56,5 V	0,175 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	56,5 V	0,175 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Potencia	48 V	6 A
Datos	50 V	0,5 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Potencia	48 V	6 A
Datos	50 V	0,5 A

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
EF3.0 Cambio climático
CO2e kg	6,577 kg CO2e
