RAD-NAM4-IFS - Módulo de ampliación de E/S

2316275

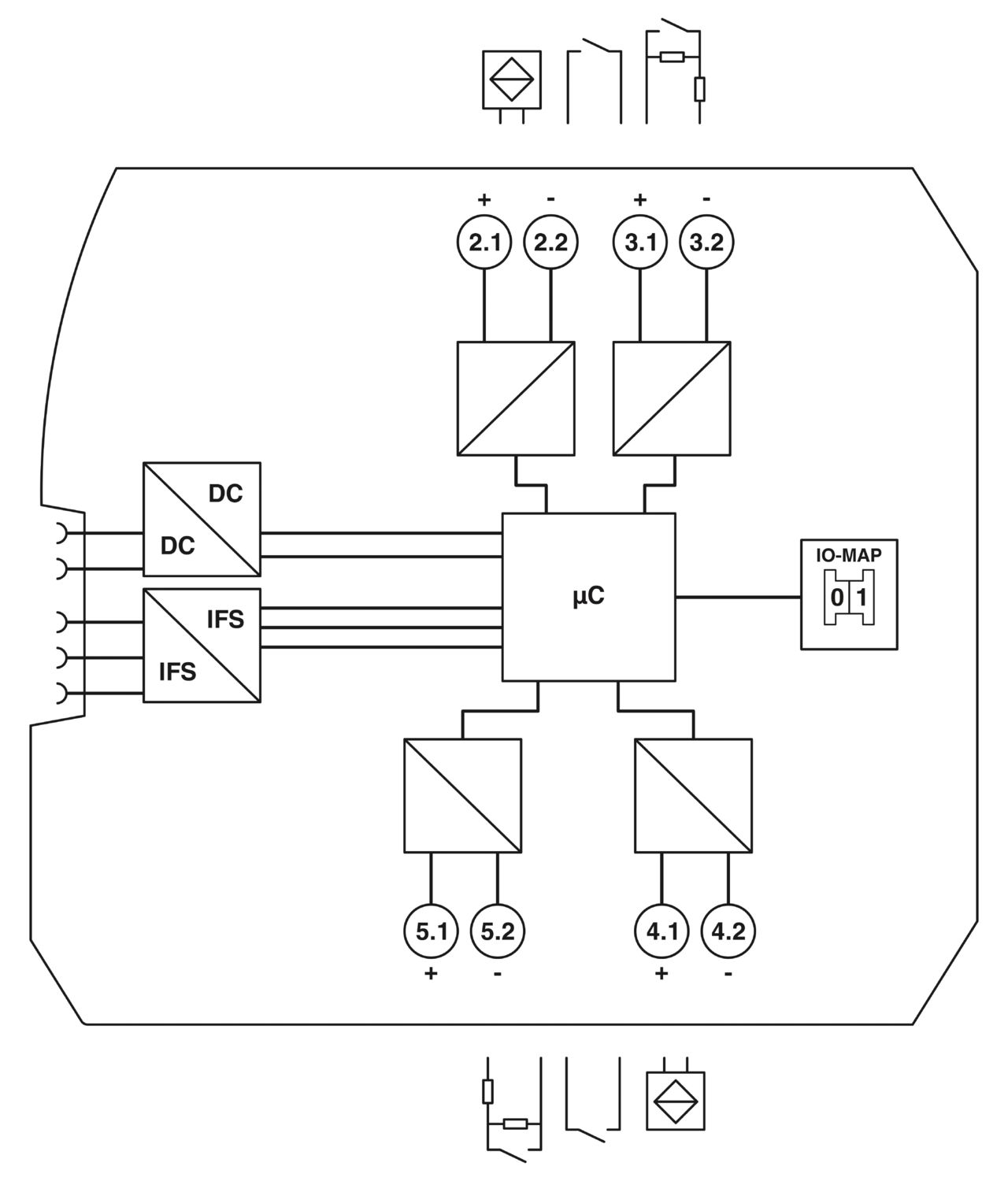

Módulo de ampliación de E/S Radioline, módulo de entrada digital NAMUR de 4 canales para el uso en sistemas de E/S Radioline y PROFIBUS PA MUX. Cumple la norma NAMUR EN 60947-5-6 paras sensores de proximidad y comunica con las estaciones de cabecera para sistemas Radioline y el FB-MUX/HS...PA a través del conector de bus para carril instalado en carril DIN. Este módulo dispone de una separación entre canales.

Este producto precisa otros productos para su funcionamiento. Accesorios necesarios

Descarga gratuita disponible. Descargas

Detalles de producto

El set consta de

Nota sobre el uso
Nota sobre la aplicación	Solo para el uso industrial
Restricción de uso
Indicación CEM	CEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Tipo de producto	Módulo de ampliación
MTTF	1065 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día))
	449 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día))
	85 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas al día))
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	2

Separación galvánica	500 V AC (NAMUR E/S digital ‒ 50 Hz, 1 min., tensión de prueba)
Tensión de prueba	500 V AC (50 Hz, 1 min.)
Potencia disipada máxima con condición nominal	1,54 W
Alimentación
Tensión de alimentación	19,2 V DC ... 30,5 V DC (Conector de bus para carriles)
Absorción de corriente máxima	≤ 64 mA (@24 VDC, @ 25°C)

Digital
Tensión en circuito abierto	~ 8 V DC
Histéresis de conmutación	≤ 0,2 mA
Digital
Descripción de la entrada	Entrada digital
Número de entradas	4
Fuentes de entrada utilizables	Detectores de proximidad NAMUR (EN 60947-5-6)
	Contactos de conmutación sin potencial
	Contactos de conmutación con resistencia
Señal de entrada Corriente	≤ 1,2 mA (bloqueante)
	≥ 2,1 mA (conductor)
Señal de entrada Tensión mínima	0 V DC
Señal de entrada Tensión máxima	30,5 V DC
Nivel de conmutación señal "0"	0 V DC ... 4 V DC
Nivel de conmutación señal "1"	10 V DC ... 30,5 V DC

Tipo de conexión	Conexión por tornillo
Longitud de pelado	7 mm
Sección de conductor rígido mín.	0,2 mm²
Sección de conductor rígido máx.	2,5 mm²
Sección de conductor flexible mín.	0,2 mm²
Sección de conductor flexible máx.	2,5 mm²
Sección de conductor AWG mín.	24
Sección de conductor AWG máx.	14

Indicación de estado	LED tensión de alimentación, PWR (verde)
	LED verde (comunicación de bus, DAT)
	LED error en periferia, ERR (rojo)
	LED amarillo (entrada digital, DI1)
	LED amarillo (entrada digital, DI2)
	LED amarillo (entrada digital, DI3)
	LED amarillo (entrada digital, DI4)
	LED rojo (cortocircuito/rotura de cable, E1)
	LED rojo (cortocircuito/rotura de cable, E2)
	LED rojo (cortocircuito/rotura de cable, E3)
	LED rojo (cortocircuito/rotura de cable, E4)

Anchura	17,5 mm
Altura	113 mm
Profundidad	114,5 mm

Color	verde
Clase de inflamabilidad según UL 94	V0
Material carcasa	PA 6.6-FR

Detección de fallo de línea	Rotura 0,05 mA < I_IN< 0,35 mA
	Cortocircuito 100 Ω < R_Sensor < 360 Ω

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Altitud	2000 m
Humedad de aire admisible (servicio)	20 % ... 95 % (sin condensación)

Conformidad/Homologaciones
Conformidad	Conformidad CE
CCC	Ex ec IIC T4 Gc
Datos Ex
ATEX	IBExU 17ATEXB011X; II 3 G; Ex ec IIC T4 Gc
IECEx	IECEx IBE 17.0029X; Ex ec IIC T4 Gc
UL, EE.UU. / Canadá	Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X

Denominación de norma	Directiva EX (ATEX)
Normas/disposiciones	EN 60079-0

Datos comerciales

Código de artículo	2316275
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	*****
Clave de producto	DNC61D
Página del catálogo	Página 461 (C-6-2019)
GTIN	4055626321615
Peso por unidad (incluido el embalaje)	188 g
Peso por unidad (sin incluir el embalaje)	188 g
Número de tarifa arancelaria	85389091
País de origen	US

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios necesarios

Accesorios

Sus ventajas

Rango de temperatura ampliado de -40 °C ... +70 °C

Cambio de módulo sencillo también durante el funcionamiento (hot swap)

Puesta en marcha sencilla con rueda selectora

Homologado para el empleo en la zona 2

ECLASS-11.0	27242604
ECLASS-12.0	27242604
ECLASS-13.0	27242604

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	1cc9f995-5214-4cad-8e03-c3d7a397dac4

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

RAD-NAM4-IFS - Módulo de ampliación de E/S

2316275

Detalles de producto

ECLASS

ETIM

UNSPSC

UL listado

cUL Listed

IECEx

cUL Listed

UL listado

ATEX

CCC

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

RAD-NAM4-IFS - Módulo de ampliación de E/S 2316275

Detalles de producto

ME 17,5 TBUS 1,5/ 5-ST-3,81 GN - Conector de bus para carriles 2709561

ECLASS

ETIM

UNSPSC

Productos compatibles

RAD-2400-IFS - Módulo inalámbrico 2901541

RAD-900-IFS - Módulo inalámbrico 2901540

RAD-868-IFS - Módulo inalámbrico 2904909

RAD-RS485-IFS - Módulo de comunicación 2702184

RAD-2400-IFS-JP - Módulo inalámbrico 2702863

RAD-900-IFS-AU - Módulo inalámbrico 2702878

FB-MUX/HS/DIO-NAM/PA - Multiplexor 2316270

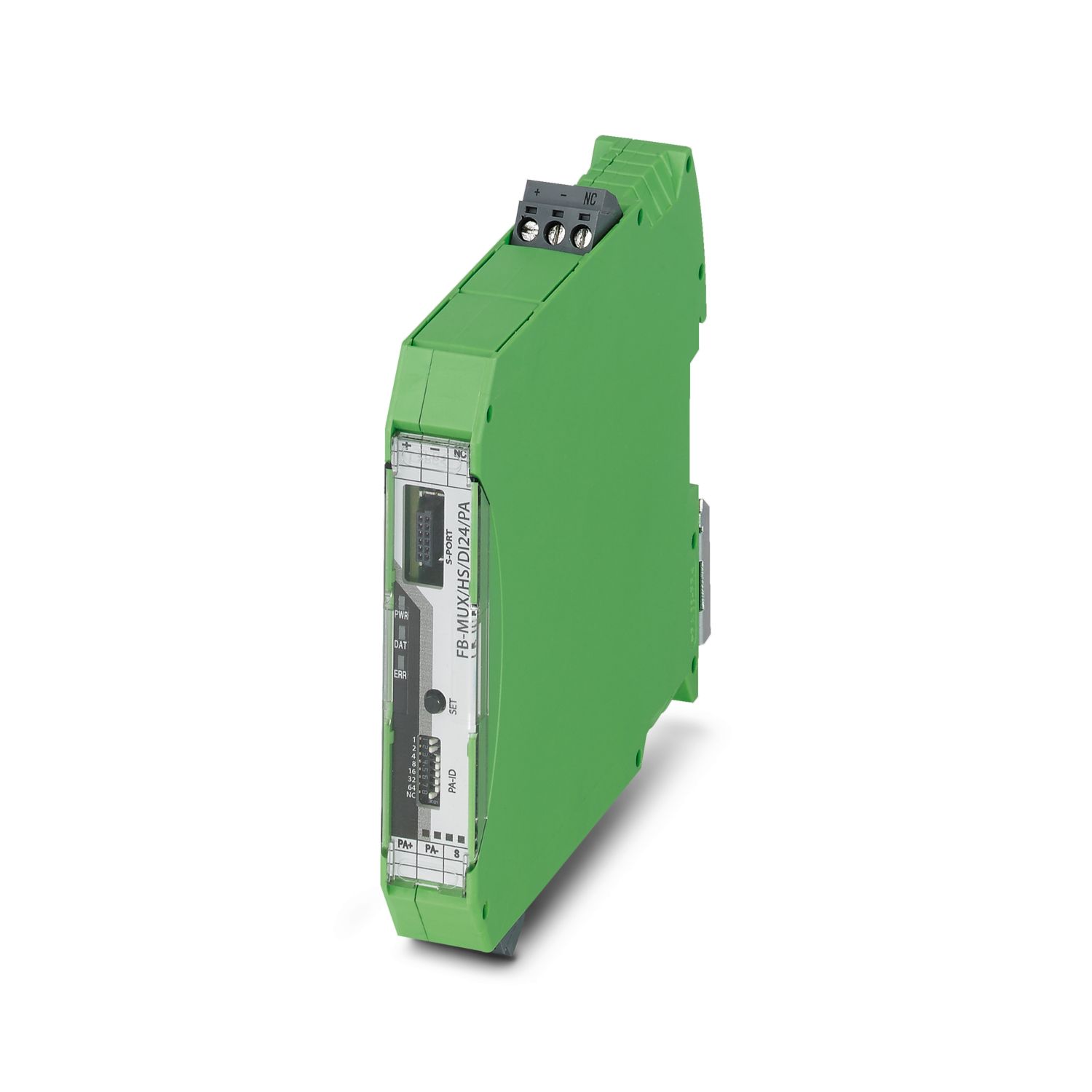

FB-MUX/HS/DI24/PA - Multiplexor 1005332
