Distribuidor QUICKON T, negro, 4+PE polos, 1,0 mm2 ... 2,5 mm2 / 690 V/20 A, para diámetro de cable de 9 mm ... 16 mm con dos tuercas QUICKON
| Tipo de montaje | atornillado directo |
| Tipo de producto | Distribuidor de energía |
| Familia de productos | QPD |
| Construcción | Repartidor T |
| Número de polos | 5 |
| Cara de enchufe | 4+PE |
| Identificación de polos | 1, 2, 3, N, PE |
| Número de conexiones | 3 |
| Número de salidas de cable | 3 |
| Codificación | Perfil codificador |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tipo de conexión | Conexión IDC |
| Ciclos de conexión para cables de igual sección | máx. 10 |
| Conexión de conductores | |
| Sección de conexión Flexible | 1 mm² ... 2,5 mm² |
| Sección de conexión rígido | 1 mm² ... 2,5 mm² |
| Sección de conexión AWG | 16 ... 14 |
| Par de apriete Tuerca de unión | 10 Nm |
| Ancho entre caras Tuerca de unión | 27 mm |

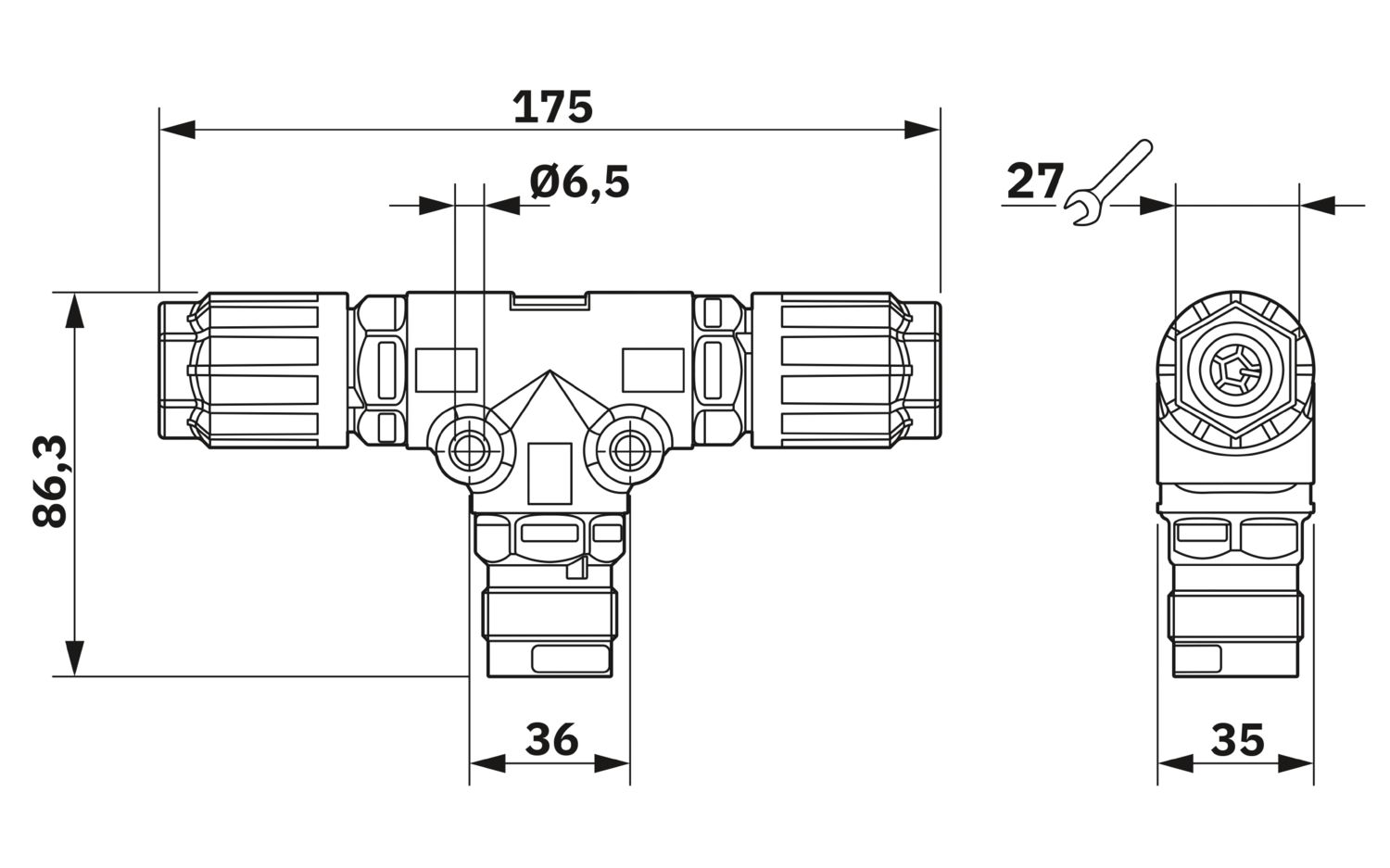

| Esquema de dimensiones |
|
| Anchura | 86,3 mm |
| Altura | 35 mm |
| Longitud | 175 mm |
| Ancho entre caras | 27 mm |
| Ancho entre caras en montaje | 27 mm |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |

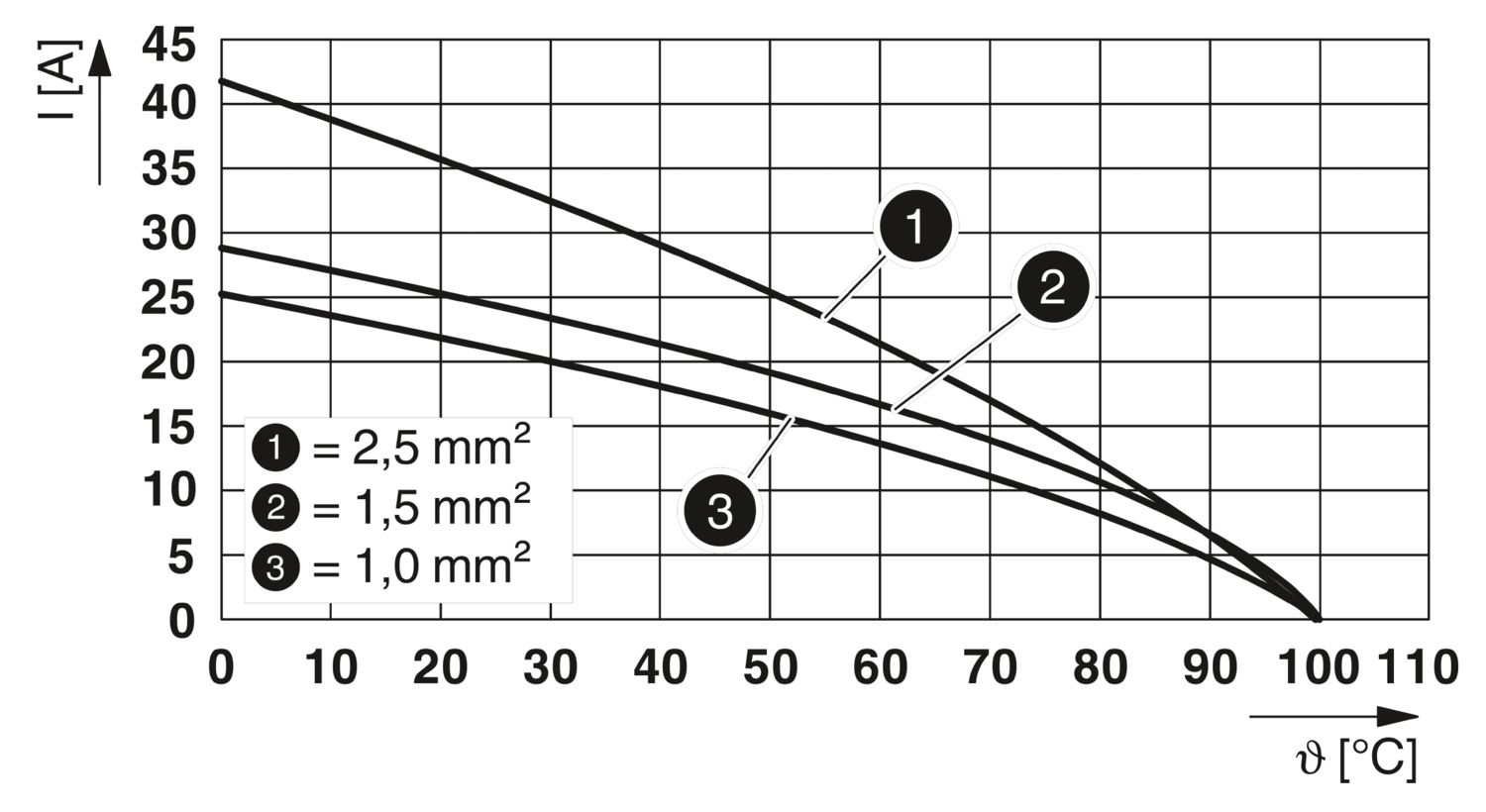

| Corriente asignada | 20 A (ver también diagrama derating) |
| Resistencia de contacto | < 3 mΩ |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (III/3) | 690 V |
| Tensión nominal UN | 690 V AC |
| 690 V DC | |
| Corriente nominal IN | 20 A |
| Datos mecánicos | |
| Ciclos de enchufe | máx. 50 (Conexiones QUICKON máx. 10) |
| Color | negro (RAL 9005) |
| Material Carcasa | PA |
| Material Contacto | Cu |
| Material Superficie contactos | plateado |
| Clase de inflamabilidad según UL 94 | V0 |
| Material Aislamiento de conductor | PVC/PE/TPE/goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
| Diámetro exterior del cable | 9 mm ... 16 mm |
| Diámetro de conductor incl. aislamiento | 2 mm ... 3,8 mm |
| Identificación de polos | 1, 2, 3, N, PE |
| Material Aislamiento de conductor | PVC / PE |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Protegido contra contactos accidentales en estado no insertado (IP2X) | |
| Resistencia a los golpes | IK07 (-25 °C) |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 100 °C |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 14 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 14 |
