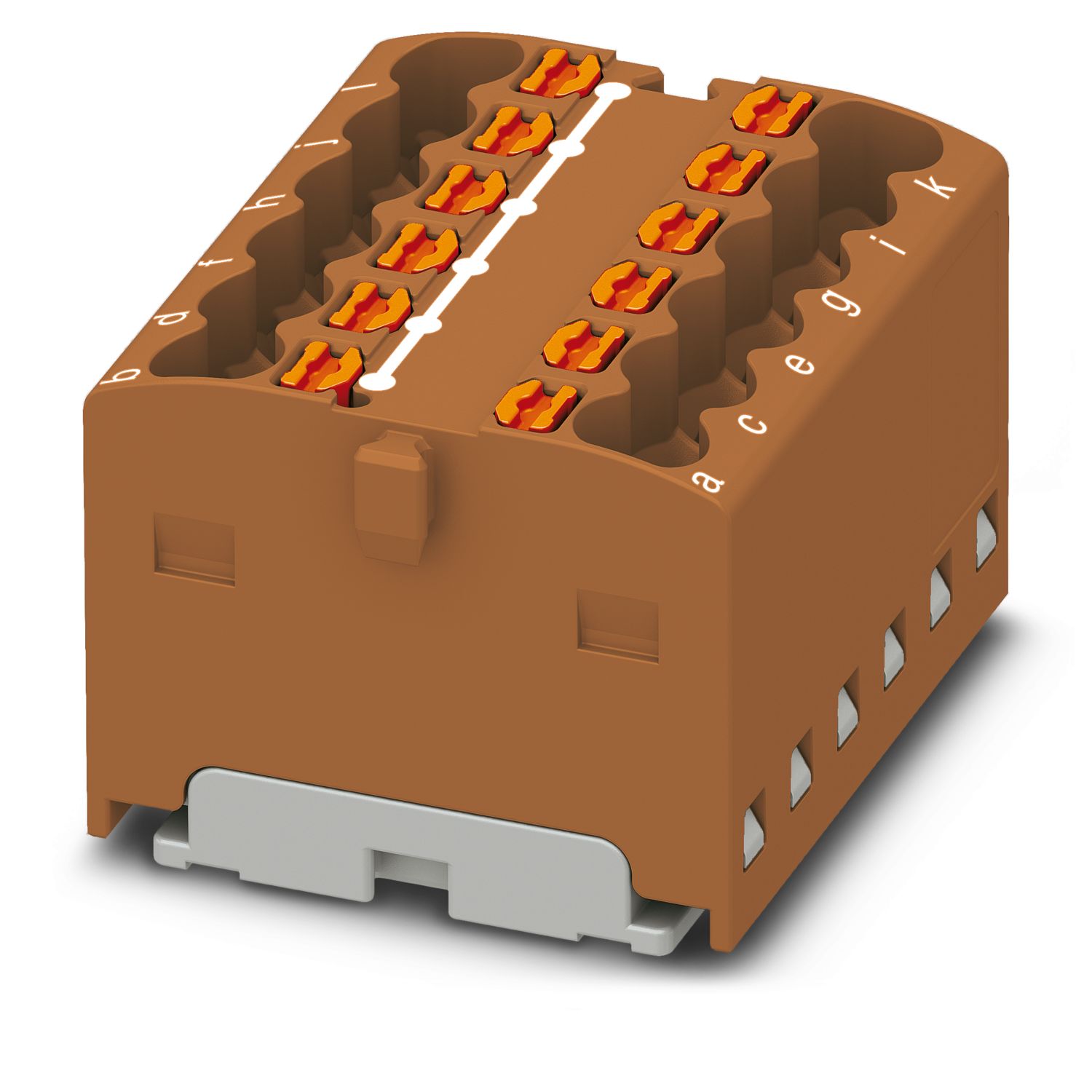

PTFIX 12X1,5 BN - Verteilerblock

3002776

Verteilerblock, intern gebrückt, Nennspannung: 450 V, Nennstrom: 17,5 A, Anzahl der Anschlüsse: 12, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm² - 2,5 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: braun

Produktdetails

Hinweis zum Betrieb	die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör

Produkttyp	Verteilerklemme
Anzahl der Anschlüsse	12
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	6 kV
Maximale Verlustleistung bei Nennbedingung	0,56 W

Anzahl der Anschlüsse pro Etage	12
Nennquerschnitt	1,5 mm²
Bemessungsquerschnitt AWG	14
Abisolierlänge	8 mm ... 10 mm
Lehrdorn	A1 / B1
Anschluss gemäß Norm	IEC 60998-2-2
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	26 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel [AWG]	26 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,14 mm² ... 1,5 mm²
Nennstrom	17,5 A
Belastungsstrom maximal	22 A
Summenstrom maximal	26 A
Nennspannung	450 V
Anschlussquerschnitte direkt steckbar
Leiterquerschnitt starr	0,34 mm² ... 2,5 mm²
Leiterquerschnitt starr [AWG]	26 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,34 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,34 mm² ... 1,5 mm²

Breite	24,9 mm
Höhe	21,6 mm
Tiefe	17,7 mm

Farbe	braun (RAL 8028)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Mechanische Daten
Offene Seitenwand	Nein

Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35/NS 15
Ergebnis	Prüfung bestanden
Hinweis	Bei der Anreihung von mehreren Blöcken wird empfohlen, jeweils ein Tragschienenadapter unter die Verbindungsstelle bzw. ein Flanschelement zwischen die Blöcke zu setzen.
	Bei Varianten mit 6 bzw. 7 Anschlüssen ist es ausreichend, einen Tragschienenadapter mittig je Block zu setzen und Flanschelemente nach jedem zweiten Block.
	Bei Verwendung des Tragschienenadapters PTFIX-NS35 darf ein angereihter Block nur maximal zur Hälfte überstehen.

Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Anschluss gemäß Norm	IEC 60998-2-2

Montageart	aufrasten auf Tragschienenadapter
	Direktmontage mit Flansch
	Fliegend

Kaufmännische Daten

Artikelnummer	3002776
Verpackungseinheit	20 Stück
Mindestbestellmenge	20 Stück
Verkaufsschlüssel	A1 - Reihenklemmen
Produktschlüssel	BEA114
Katalogseite	Seite 429 (C-1-2019)
GTIN	4055626432564
Gewicht pro Stück (inklusive Verpackung)	10,48 g
Gewicht pro Stück (exklusive Verpackung)	9,99 g
Zolltarifnummer	85369010
Ursprungsland	PL

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	500 V	24 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	150 V	20 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	450 V	17,5 A		- 1,5

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	150 V	20 A	26 - 12
Usegroup F
	500 V	20 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Übersichtlich dank Beschriftung aller Klemmstellen

Ideale Prüfmöglichkeiten durch Prüföffnungen an jeder Klemmstelle

Flexibler Einsatz durch Direktmontage mit Flanschdeckeln aus Zubehör

Platzsparend durch kompakte Bauform

Platzsparende Potenzialverteilung durch kompakte Micro-Potenzialverteiler
