QUINT4-UPS/24DC/24DC/40 - Unterbrechungsfreie Stromversorgung - 2907077

Eingangsdaten

Eingangsspannung	24 V DC
Eingangsspannungsbereich	18 V DC ... 30 V DC
Spannungsfestigkeit max.	35 V DC (verpolsicher)
Interne Eingangssicherung	nein
Landesnetzspannung typisch	24 V DC
Spannungsart der Versorgungsspannung	DC
Einschaltstromstoß	≤ 9 A (≤ 4 ms)
Verpolschutz	ja
Zuschaltschwelle fix	22 V DC
Zuschaltschwelle fix		30 V DC
Zuschaltschwelle dynamisch	> 1 V / 100 ms
Einschaltzeit	max. 3 s
Einschaltzeit im Batteriebetrieb (Bat.-Start)	8 s
Spannungsfall Eingang/Ausgang	0,5 V DC
Stromaufnahme I_N (U_N, I_OUT = I_N, I_Charge = 0)	40,1 A
Stromaufnahme I_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	51,2 A
Stromaufnahme I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	50 mA
Stromaufnahme I_Charge (U_N, I_OUT = 0, I_Charge = max)	6,1 A
Leistungsaufnahme P_N (U_N, I_OUT = I_N, I_Charge = 0)	965 W
Leistungsaufnahme P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	1120 W
Leistungsaufnahme P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	1,3 W
Leistungsaufnahme P_Charge (U_N, I_OUT = 0, I_Charge = max)	147 W
Signalzustand Bat.-Start
Anschlusskennzeichnung	3.8 (+)
Kanal	DI (Digitaler Eingang)
Zustand	Bat.-Mode
Zustandsbedingung	Low-Pegel (30 ms)
Zuordnung Signal - Zustand	low - active
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
LED-Statusanzeige	gelb (Bat.-Mode)
Signalzustand PS Boost
Anschlusskennzeichnung	3.7 (+)
Kanal (konfigurierbar)	DI (Digitaler Eingang) Default, AI (Analoger Eingang)
Zustand (konfigurierbar)	Ladestrom reduziert
Zustandsbedingung	Low-Pegel
Zuordnung Signal - Zustand	low - active
Einheitssignal	I (mA)
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
Signalzustand Remote
Anschlusskennzeichnung	3.6 (+)
Kanal	DI (Digitaler Eingang)
Zustand (konfigurierbar)	Abschaltung
Zustandsbedingung	Low-Pegel
Zuordnung Signal - Zustand	low - active
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
LED-Statusanzeige	grün, blinken (DC OK)

Ausgangsdaten

Wirkungsgrad	typ. 98 %
Anzahl der Ausgänge	1
Kurzschlussfest	ja
Leerlauffest	ja
Umschaltzeit	0 ms
Ausgangsstrombegrenzung	Im Netzbetrieb gemäß vorgeschalteter Strombegrenzung
Ausgangsstrombegrenzung		> 45 A (Batteriebetrieb)
Verlustleistung	2,8 W (Netzbetrieb)
		13 W (Netzbetrieb)
		3,51 W (Batteriebetrieb)
		16,4 W (Batteriebetrieb)
Parallelschaltbarkeit UPS	nein
Serienschaltbarkeit UPS	nein
Parallelschaltbarkeit Energiespeicher	ja, 5 (Leitungsschutz beachten)
Serienschaltbarkeit Energiespeicher	nein
Netzbetrieb
Ausgangsspannung	24 V DC (U_OUT = U_IN - 0,5 V DC)
Ausgangsspannungsbereich	18 V DC ... 30 V DC
Ausgangsspannungsbereich		18 V DC ... 32 V DC
Ausgangsstrom I_N	40 A
Statischer Boost (I_Stat.Boost)	45 A
Dynamischer Boost (I_Dyn.Boost)	60 A (5 s)
Selective Fuse Breaking (I_SFB)	215 A (15 ms)
Ausgangsleistung P_OUT (U_N, I_OUT = I_N)	960 W
Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost)	1080 W
Batteriebetrieb
Ausgangsspannung	24 V DC (U_OUT = U_BAT - 0,5 V DC)
Ausgangsspannungsbereich	19 V DC ... 32 V DC
Ausgangsstrom I_N	40 A
Statischer Boost (I_Stat.Boost)	45 A
Selective Fuse Breaking (I_SFB)	215 A (15 ms)
Ausgangsleistung P_OUT (U_N, I_OUT = I_N)	960 W
Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost)	1080 W
Signalversorgung 24 V DC 20 mA, SGnd
Anschlusskennzeichnung	3.1 (+), 3.9 (SGnd)
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
Signalzustand Alarm
Anschlusskennzeichnung	3.2, 3.3
Kanal	DO (Digitaler Ausgang)
Schaltspannung	max. 30 V AC/DC
Schaltkontakt (potenzialfrei)	OptoMOS
Zustand (konfigurierbar)	Sammelalarm
Zustandsbedingung (konfigurierbar)	Alarmschwelle
Stromtragfähigkeit	max. 100 mA
Zuordnung Zustand - Signal	NC (Normally Closed)
LED-Statusanzeige	rot (Alarm)
Signalzustand Bat.-Mode
Anschlusskennzeichnung	3.4 (+)
Kanal	DO (Digitaler Ausgang)
Halbleiterausgang	MOSFET
Zustand (konfigurierbar)	Bat.-Mode
Zustandsbedingung (konfigurierbar)	U_IN < 18 V DC, U_IN > 30 V DC, Bat.-Start
Zuordnung Zustand - Signal	active - high
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
LED-Statusanzeige	gelb (Bat.-Mode)
Signalzustand Ready
Anschlusskennzeichnung	3.5 (+)
Kanal	DO (Digitaler Ausgang)
Halbleiterausgang	MOSFET
Zustand (konfigurierbar)	Ready
Zustandsbedingung (konfigurierbar)	SOC = 100 %
Zuordnung Zustand - Signal	active - high
Bezugspotenzial	3.9 (SGnd, identisch mit 1.2, 2.2, 4.2)
LED-Statusanzeige	grün (Ladezustand SOC)

Energiespeicher

Nennspannung U_N	24 V DC
Ladeschlussspannung (temperaturkompensiert)	25 V DC ... 32 V DC
Ladeschlussspannung (konfigurierbar)	27,6 V DC
Ladestrom (konfigurierbar)	max. 5 A
Nennkapazität (ohne Zusatzlader)	7 Ah ... 135 Ah
Kapazität max.	135 Ah
Ladezeit	500 min (38 Ah)
Pufferzeit	33 min (38 Ah)
Tiefentladeschutz (konfigurierbar)	19,2 V DC
Batterietechnologie	VRLA, VRLA-WTR, LI-ION
Ladekennlinie	IU₀U
IQ-Technology	ja
Temperatursensor	ja
Temperaturkompensation (konfigurierbar)	42 mV/K

Anschlussdaten

Eingang
Position	1.x
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,5 mm² ... 16 mm²
flexibel	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,5 mm² ... 16 mm²
starr (AWG)	8 ... 6 (Cu)
Abisolierlänge	10 mm (starr/flexibel)
Anzugsdrehmoment	1,2 Nm ... 1,5 Nm
Antriebsform Schraubenkopf	Längsschlitz L
Ausgang
Position	2.x
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,5 mm² ... 16 mm²
flexibel	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,5 mm² ... 16 mm²
starr (AWG)	8 ... 6 (Cu)
Abisolierlänge	10 mm (starr/flexibel)
Abisolierlänge		8 mm (Aderendhülse)
Anzugsdrehmoment	1,2 Nm ... 1,5 Nm
Antriebsform Schraubenkopf	Längsschlitz L
Signal
Position	3.x
Leiteranschluss
Anschlussart	Push-in-Anschluss
starr	0,2 mm² ... 1 mm²
flexibel	0,2 mm² ... 1 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,2 mm² ... 0,75 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse		0,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse	0,2 mm² ... 0,75 mm²
starr (AWG)	24 ... 16 (Cu)
Abisolierlänge	8 mm (starr/flexibel)
Batterie
Position	4.x
Anschlusstechnik
Polkennzeichnung	4.1 (+), 4.2 (-), 4.3 ()
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,5 mm² ... 16 mm²
flexibel	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,5 mm² ... 16 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,5 mm² ... 16 mm²
starr (AWG)	20 ... 6 (Cu)
Abisolierlänge	10 mm (starr/flexibel)
Anzugsdrehmoment	1,2 Nm ... 1,5 Nm
Antriebsform Schraubenkopf	Längsschlitz L

Signalisierung

LED-Signalisierung
Signalisierungsarten	DC OK (grün)
	Alarm (rot)
	Bat.-Mode (gelb)
	SOC (rot, grün)
	Data (rot, grün)

Artikeleigenschaften

Produkttyp	DC-USV
Produktfamilie	QUINT USV
MTBF (IEC 61709, SN 29500)	> 1980000 h (25 °C)
	> 1205000 h (40 °C)
	> 604200 h (60 °C)
Umweltschutzdirektive	RoHS-Richtlinie 2011/65/EU
	WEEE
	Reach
Isolationseigenschaften
Schutzklasse	III (ohne PE)
Verschmutzungsgrad	2
Lebensdauererwartung (Elektrolytkondensatoren)
Zeit	126720 h

Maße

Artikelabmessungen
Breite	47 mm
Höhe	130 mm
Tiefe	125 mm
Tiefe		125 mm (Gerätetiefe (Tragschienenmontage))
Artikelabmessungen bei alternativer Montage
Breite	123 mm
Höhe	130 mm
Tiefe	49 mm
Einbaumaß
Einbauabstand rechts/links (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Einbauabstand rechts/links (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Einbauabstand rechts/links (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Einbauabstand oben/unten (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Einbauabstand oben/unten (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Einbauabstand oben/unten (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montage

Montageart	Tragschienenmontage
Einbaulage	auf waagerechter Tragschiene NS 35/7,5 und NS 35/15 nach EN 60715

Materialangaben

Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen)	V0
Gehäusematerial	Metall
Ausführung der Haube	Rostfreier Stahl X6Cr17
Ausführung der Seitenteile	Aluminium AlMg3

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Umgebungstemperatur (Startup type tested)	-40 °C
Einsatzhöhe	≤ 4000 m
Klimaklasse	3K3 (EN 60721)
Max. zul. Luftfeuchtigkeit (Betrieb)	≤ 95 % (bei 25 °C, keine Betauung)
Schock	18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)	2,3g

Normen und Bestimmungen

Überspannungskategorie
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Schutzkleinspannung
Normbezeichnung	Schutzkleinspannung
Normen/Bestimmungen	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Zulassungen

UL-Zulassung
Kennzeichnung	UL/C-UL Listed UL 61010-1
UL-Zulassung
Kennzeichnung	UL/C-UL Listed UL 61010-2-201
UL-Zulassung
Kennzeichnung	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Kennzeichnung	CAN/CSA-C22.2 No. 61010-1-12
CSA
Kennzeichnung	CAN/CSA-IEC 61010-2-201
CSA
Kennzeichnung	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB Scheme
Kennzeichnung	IEC 61010-1
		IEC 61010-2-201
DNV
Kennzeichnung	Class Guideline DNVGL-CG-0339
Hinweis	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMV-Daten

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie	Konformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen Störaussendung	EN 61000-6-3
EMV-Anforderungen Störaussendung		EN 61000-6-4
EMV-Anforderungen Störfestigkeit	EN 61000-6-1
EMV-Anforderungen Störfestigkeit		EN 61000-6-2
Störfestigkeit	Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich) und EN 61000-6-5 (Kraftwerkseinrichtung Bereich), IEC/EN 61850-3 (Energieversorgung)
Störabstrahlung
Normen/Bestimmungen	Ergänzende Basisnorm EN 61000-6-5 (Störfestigkeit Kraftwerk), IEC/EN 61850-3 (Energieversorgung)
Entladung statischer Elektrizität
Normen/Bestimmungen	EN 61000-4-2
Entladung statischer Elektrizität
Kontaktentladung	8 kV (Prüfschärfegrad 4)
Luftentladung	15 kV (Prüfschärfegrad 4)
Bemerkung	Kriterium B
Elektromagnetisches HF-Feld
Normen/Bestimmungen	EN 61000-4-3
Elektromagnetisches HF-Feld
Frequenzbereich	80 MHz ... 1 GHz
Prüffeldstärke	20 V/m (Prüfschärfegrad 3)
Frequenzbereich	1 GHz ... 6 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Frequenzbereich	1 GHz ... 6 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Bemerkung	Kriterium A
Schnelle Transienten (Burst)
Normen/Bestimmungen	EN 61000-4-4
Schnelle Transienten (Burst)
Eingang	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Signal	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Bemerkung	Kriterium B
Stoßspannungsbelastung (Surge)
Normen/Bestimmungen	EN 61000-4-5
Stoßspannungsbelastung (Surge)
Eingang	1 kV (Prüfschärfegrad 3 - symmetrisch)
Eingang		2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Ausgang	1 kV (Prüfschärfegrad 3 - symmetrisch)
Ausgang		2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal	1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Bemerkung	Kriterium B
Leitungsgeführte Beeinflussung
Normen/Bestimmungen	EN 61000-4-6
Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal	unsymmetrisch
Frequenzbereich	0,15 MHz ... 80 MHz
Bemerkung	Kriterium A
Spannung	10 V (Prüfschärfegrad 3)
Magnetfeld mit energietechnischer Frequenz
Normen/Bestimmungen	EN 61000-4-8
Frequenz	16,67 Hz
		50 Hz
		60 Hz
Prüffeldstärke	100 A/m
Zusatztext	60 s
Bemerkung	Kriterium A
Frequenz	50 Hz
Frequenz		60 Hz
Frequenzbereich	50 Hz ... 60 Hz
Prüffeldstärke	1 kA/m
Zusatztext	3 s
Frequenz	0 Hz
Prüffeldstärke	300 A/m
Zusatztext	DC, 60 s
Kriterien
Kriterium A	Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B	Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.

Artikelnummer	2907077
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	H1 - Stromversorgungen
Produktschlüssel	CMUI43
Katalogseite	Seite 325 (C-4-2019)
GTIN	4055626170053
Gewicht pro Stück (inklusive Verpackung)	709 g
Gewicht pro Stück (exklusive Verpackung)	549 g
Zolltarifnummer	85371091
Ursprungsland	CN

ECLASS-11.0	27040705
ECLASS-12.0	27040705
ECLASS-13.0	27040705

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	839f657e-9ce2-4700-be6f-2da74178cb63
EF3.0 Klimawandel
CO2e kg	19,91 kg CO2e

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

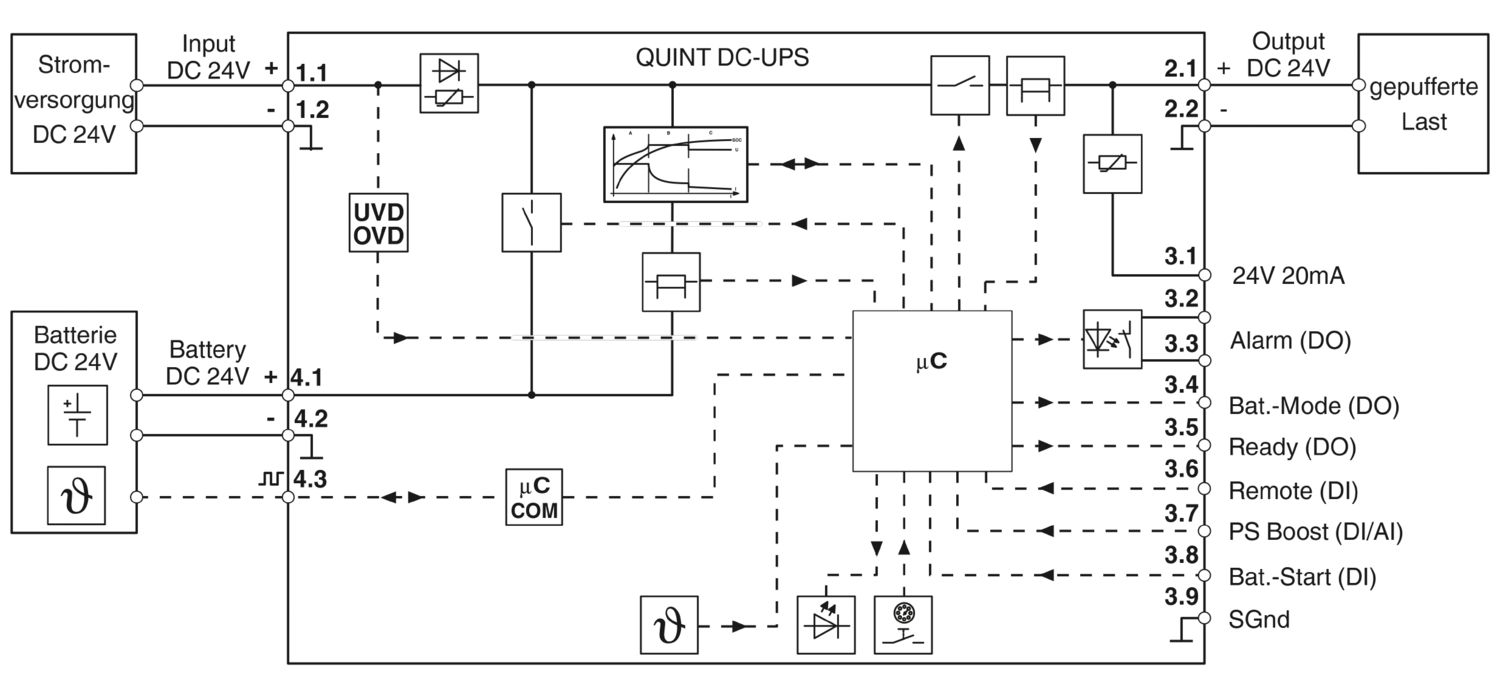

QUINT4-UPS/24DC/24DC/40 - Unterbrechungsfreie Stromversorgung

2907077

Produktdetails

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

ABS

DNV

RINA

LR

NK

BV

KC

cUL Listed

UL Listed

cULus Listed

cULus Listed

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

QUINT4-UPS/24DC/24DC/40 - Unterbrechungsfreie Stromversorgung 2907077

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

UPS-BAT/PB/24DC/7AH - Batteriemodul 1274118

UPS-BAT/PB/24DC/12AH - Batteriemodul 1274119

UPS-BAT/PB/24DC/20AH - Batteriemodul 1348516

UPS-BAT/PB/24DC/40AH - Batteriemodul 1354641

UPS-BAT/LI/24DC/128WH - Batteriemodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batteriemodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batteriemodul 2320429

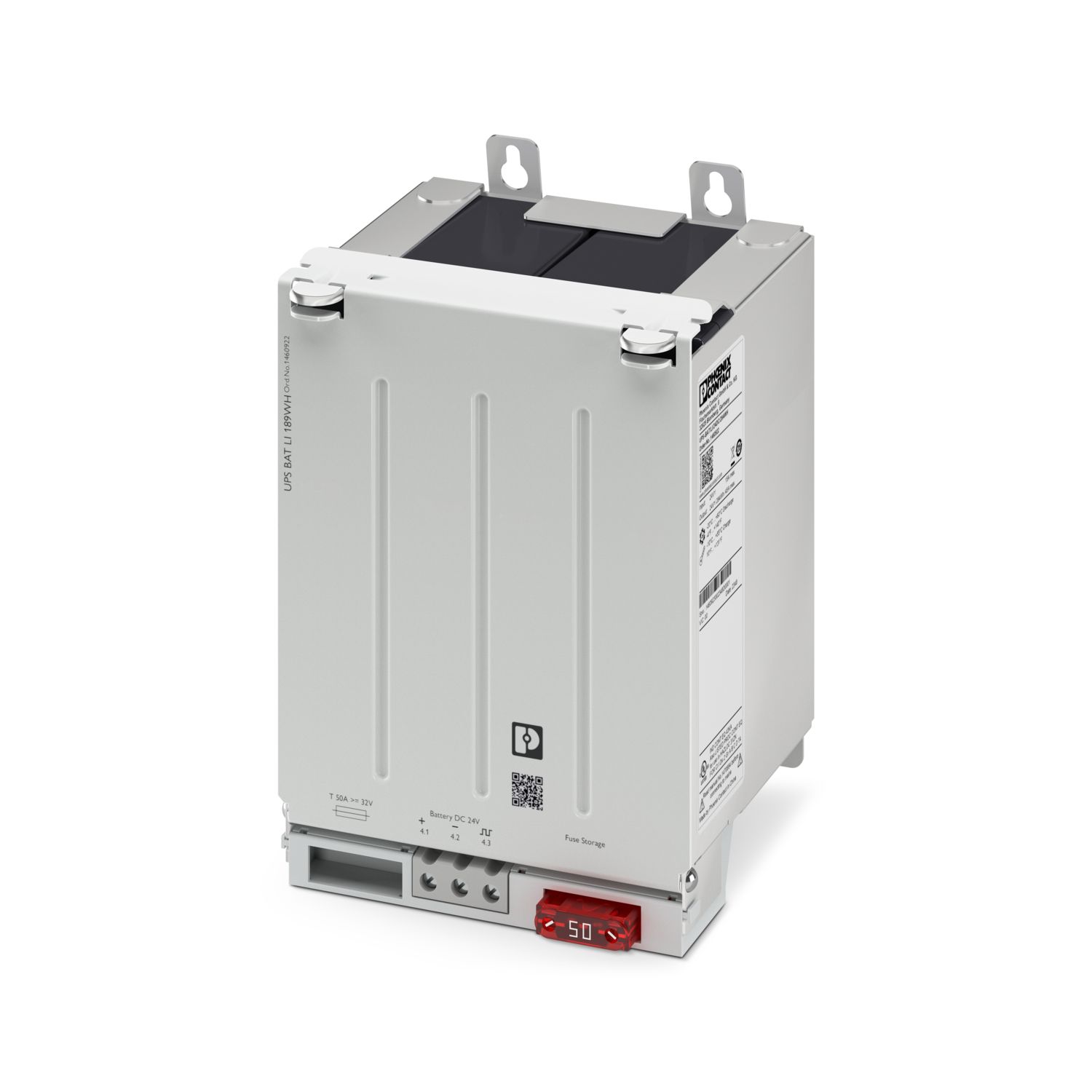

UPS-BAT/LI/24DC/189WH - Batteriemodul 1460922

UPS-BAT/LI/24DC/284WH - Batteriemodul 1460923

Ihre Vorteile

QUINT4-UPS/24DC/24DC/40 - Unterbrechungsfreie Stromversorgung

2907077
