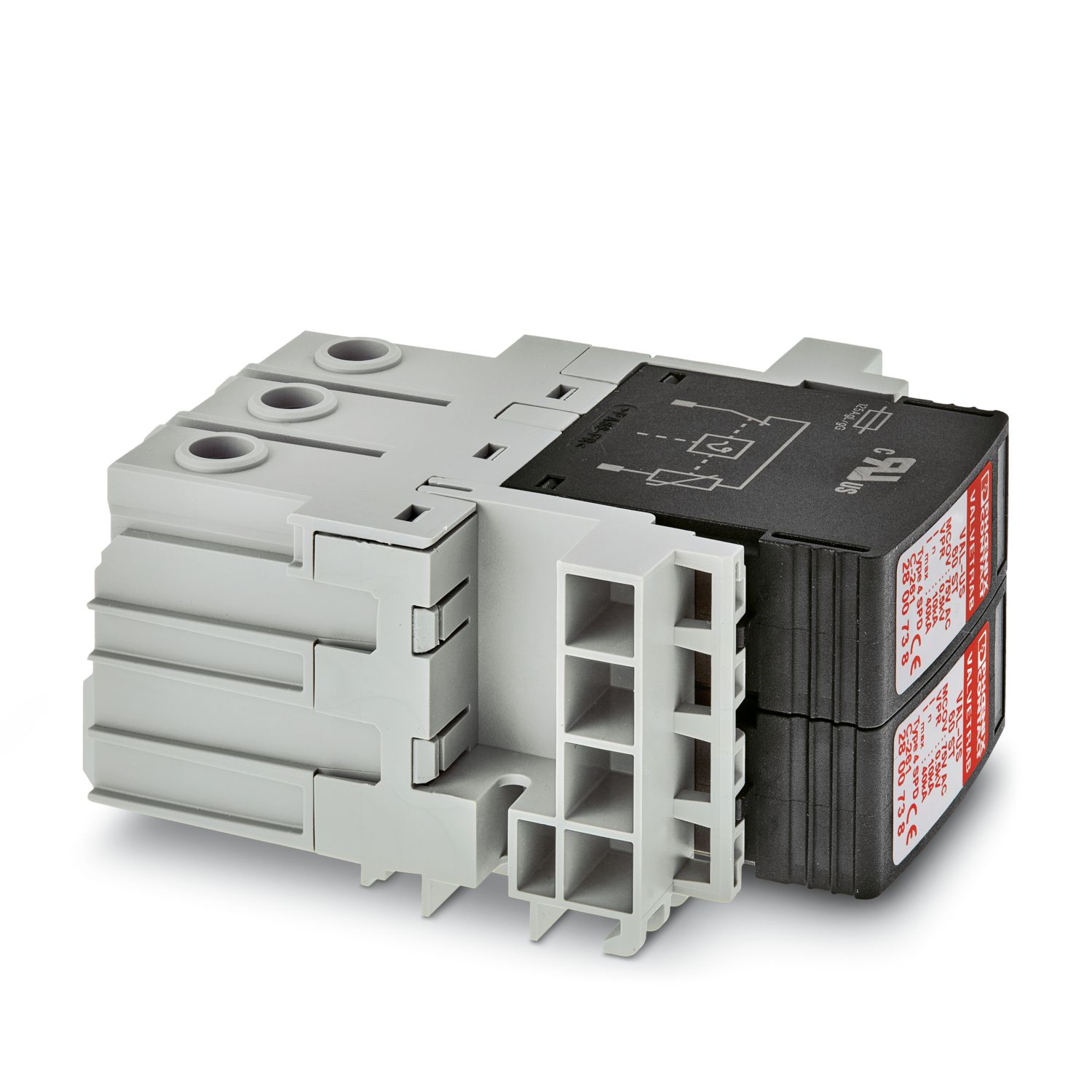

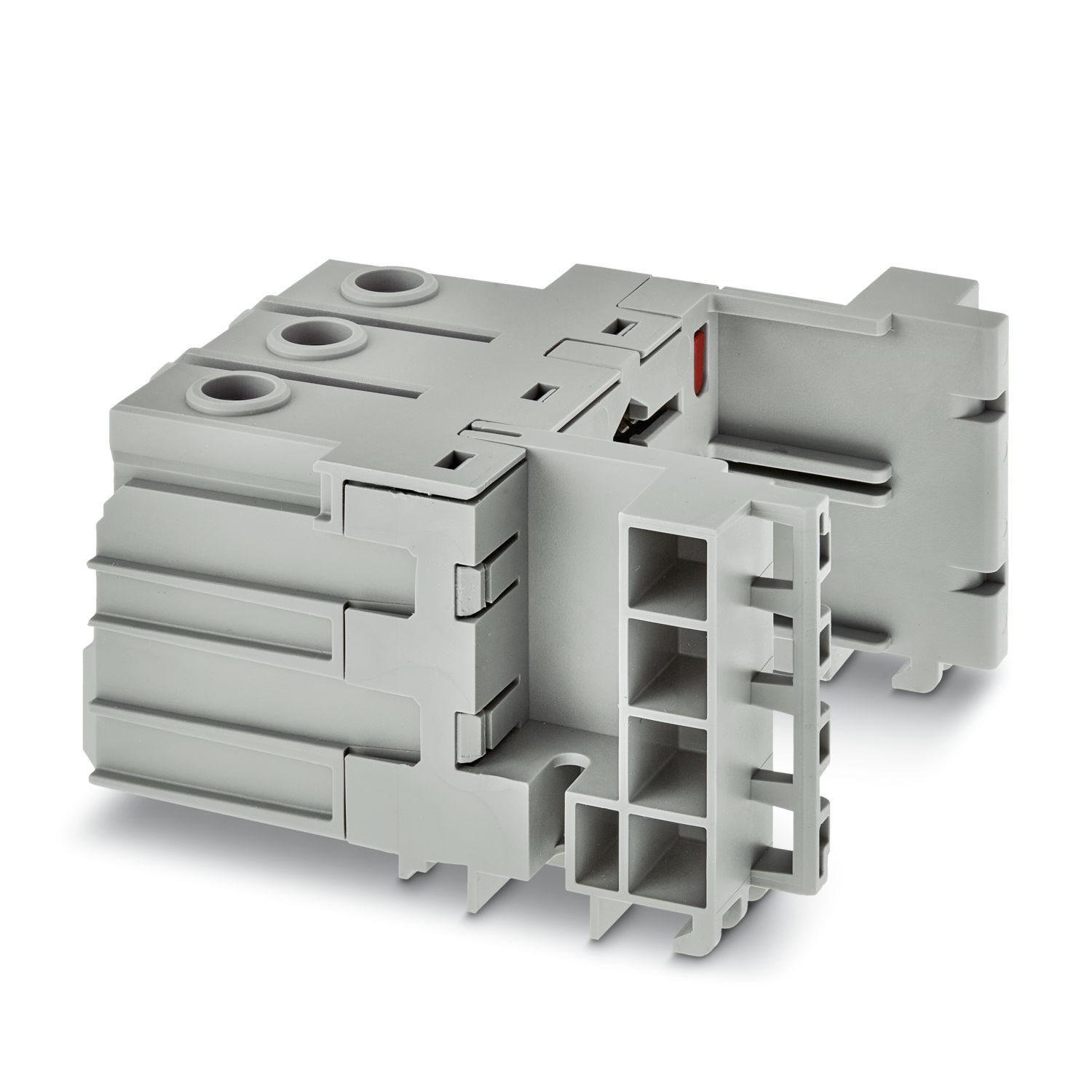

VAL-US 60/2+0/1U/FM
-
Überspannungsschutzgerät Typ 2
2907043

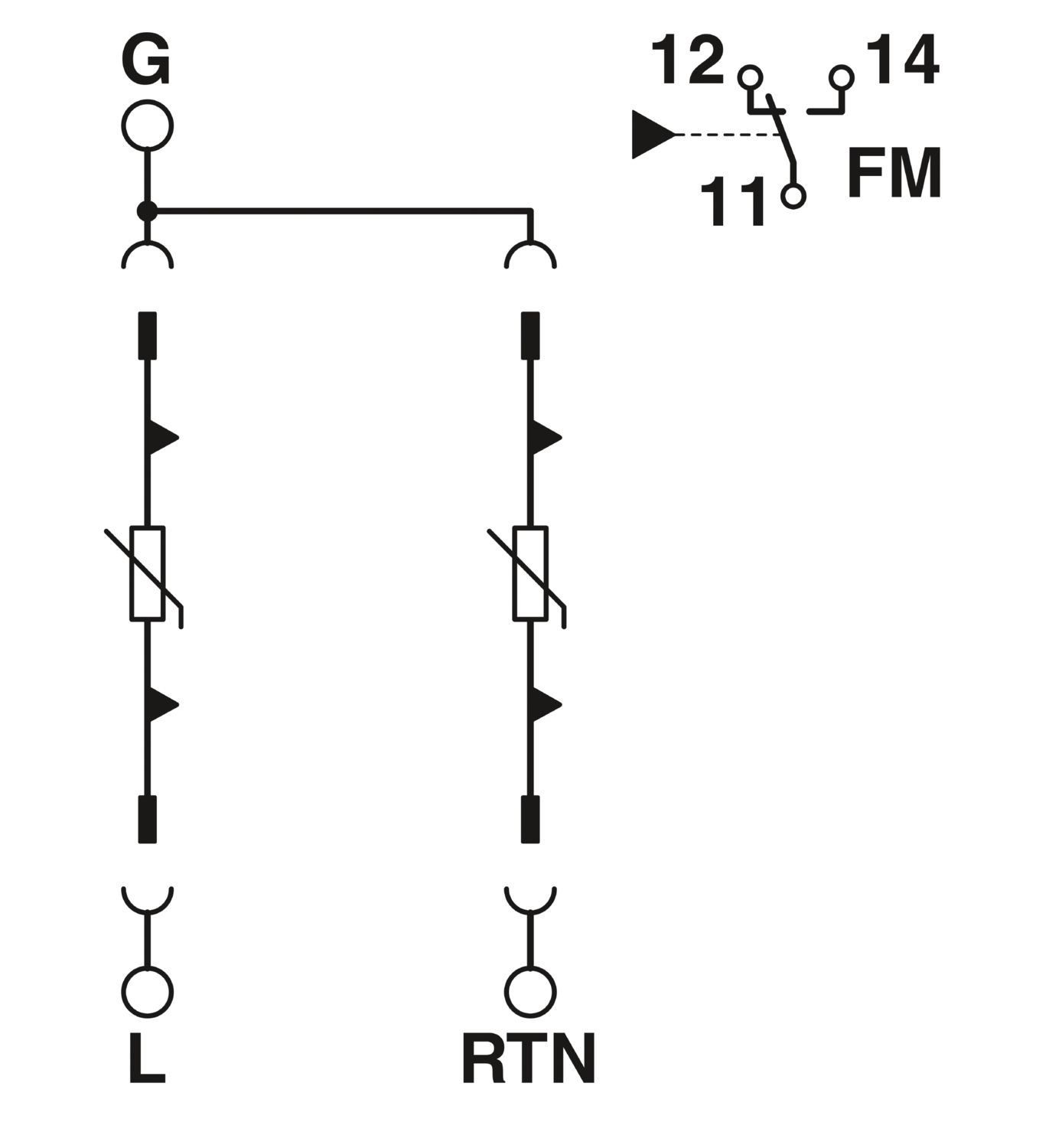

Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für 48–60 V DC-Applikationen mit zwei Leitern und Erdung, mit Fernmeldekontakt
Produktdetails

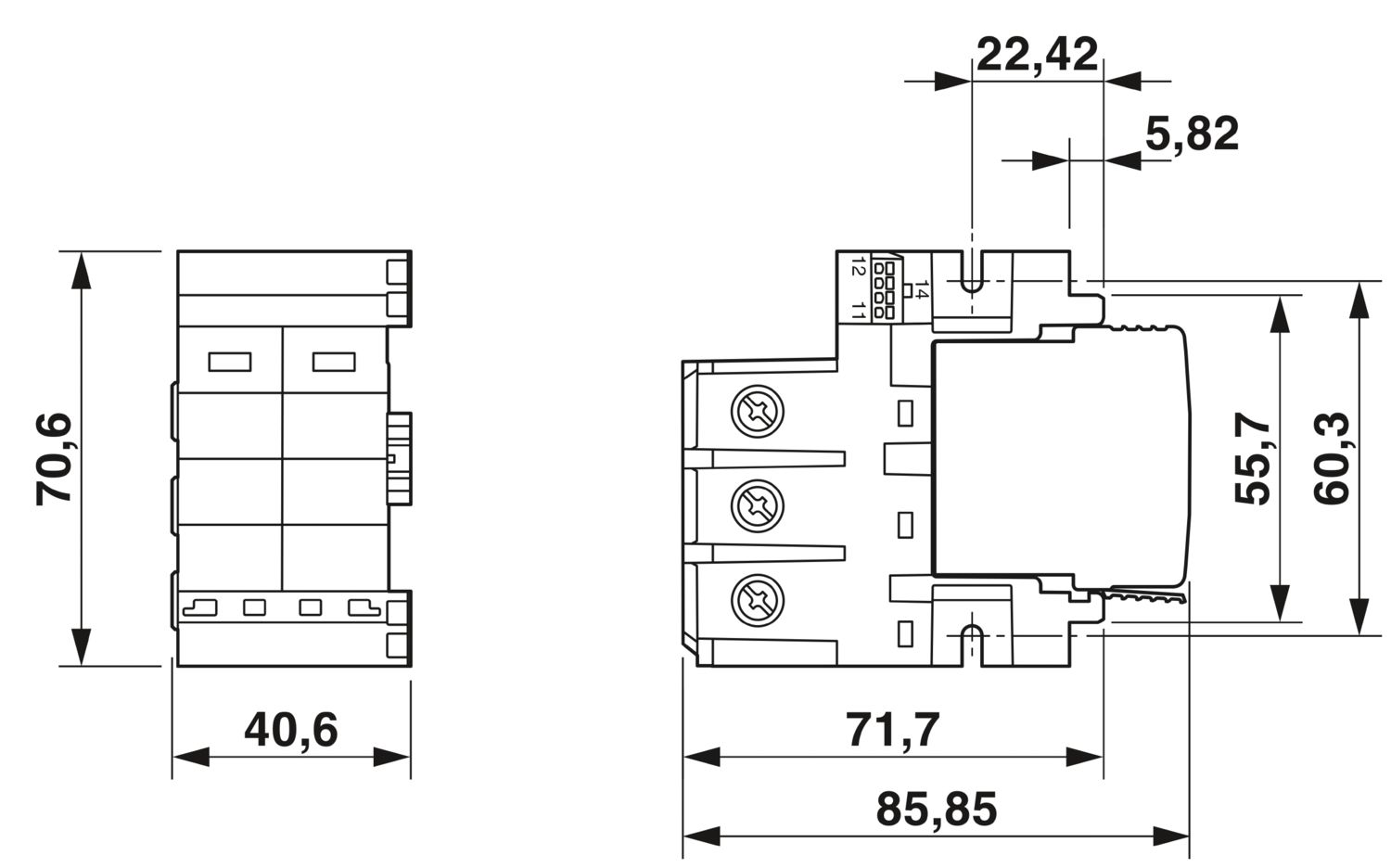

| Allgemein | |
| Hinweis | Für den Einbau in ein berührgeschütztes Gehäuse. Für Applikationen mit einem UC > 500 V müssen seitliche Abstände sowie Abstände im Anschlussbereich von mindestens 5 mm zwischen verschiedenen aktiven Teilen einschließlich geerdeten Teilen berücksichtigt werden. |
| Produkttyp | Überspannungsschutz für Stromversorgungen NEMA |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-S |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A (30 V DC) | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 2,5 Nm ... 3 Nm |
| 22 lbf-in. ... 26,5 lbf-in. (UL) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel min. | 1,5 mm² |
| Leiterquerschnitt flexibel max. | 25 mm² |
| Leiterquerschnitt starr min | 1,5 mm² |
| Leiterquerschnitt starr max | 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Defektfernmeldekontakt | |
| Anschlussart | Push-in-Federanschluss |
| Abisolierlänge | 6 mm |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 0,5 mm² |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 0,5 mm² |
| Leiterquerschnitt AWG | 24 ... 20 (UL) |
| Maßzeichnung |
|
| Breite | 70,6 mm |
| Höhe | 40,6 mm |
| Höheneinheit | 1 HE |
| Tiefe | 85,6 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Material Gehäuse | PA 6.6 |
| PBT |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | L-PE |
| N-PE | |
| Wirkungsrichtung | N-PE |
| L-PE | |
| Nennspannung UN | 60 V AC ±10 % (TN-S) |
| 60 V DC ±10 % | |
| -48 V DC ±10 % (RRH) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 75 V AC |
| 100 V DC | |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,45 mA |
| Standby-Leistungsaufnahme PC | ≤ 35 mVA |
| Nennableitstoßstrom In (8/20) µs | 15 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 0,55 kV |
| Restspannung Ures | ≤ 0,55 kV (bei In) |
| ≤ 0,425 kV (bei 10 kA) | |
| ≤ 0,325 kV (bei 5 kA) | |
| ≤ 0,275 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 100 V AC (5 s / withstand mode) |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A AC (gG - 16 mm²) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 160 A AC (gG) |
| Zusätzliche technische Daten | |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV (L-N) | 75 V AC |
| 100 V DC | |
| Schutzpfade | N-G |
| L-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G | |
| Nennspannung | 60 V DC |
| Energieverteilungssystem | DC |
| SPD Typ | 4CA |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 10 ... 2 |

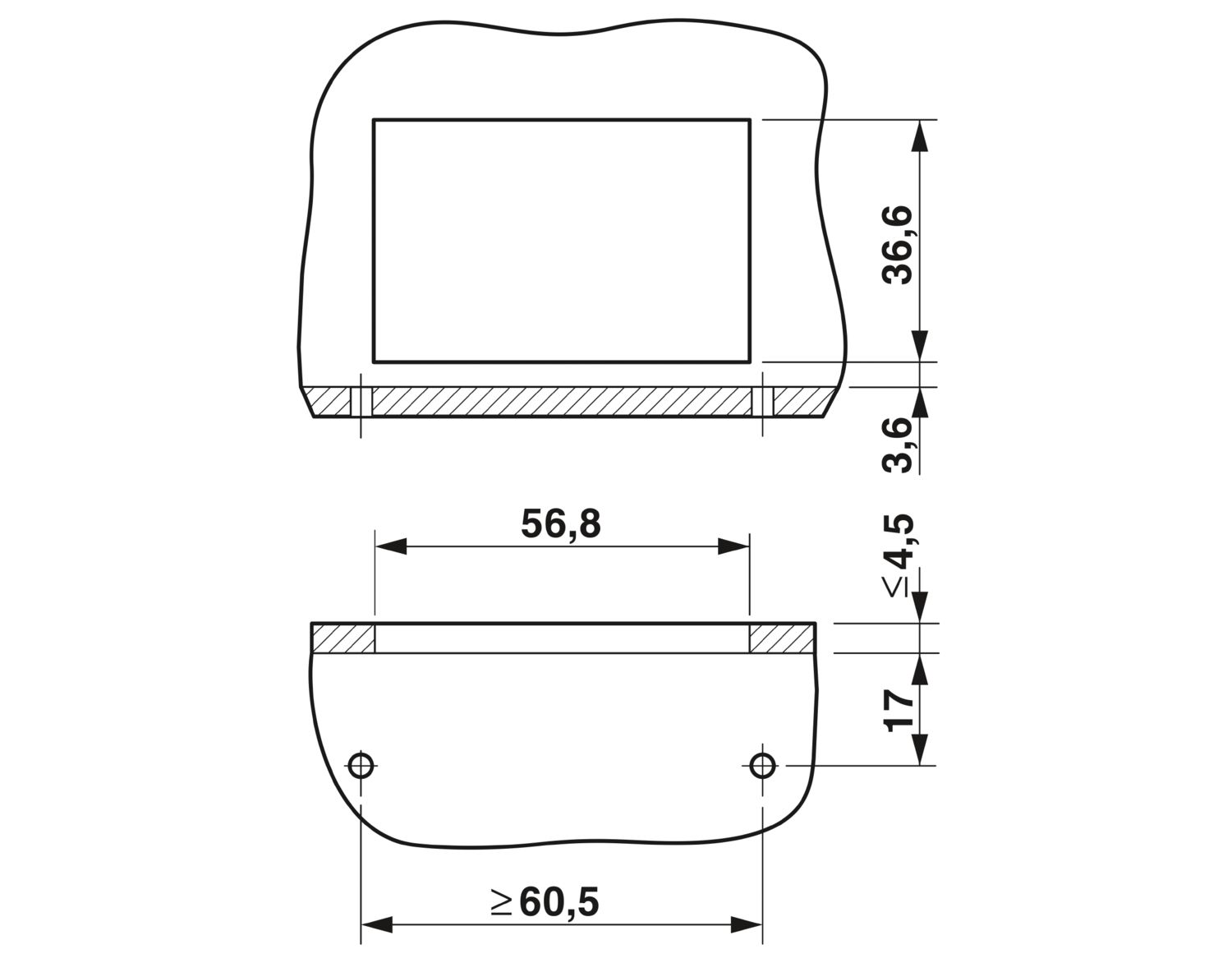

| Montageart | Frontplattenmontage |
Ihre Vorteile
Zweikanal-Überspannungsschutzgerät zur Plattenmontage
Montage rechtwinklig zum Stecker
Basiselement mit potenzialfreiem Fernmeldekontakt
Rackmontage von 1U-Panel-Applikationen
