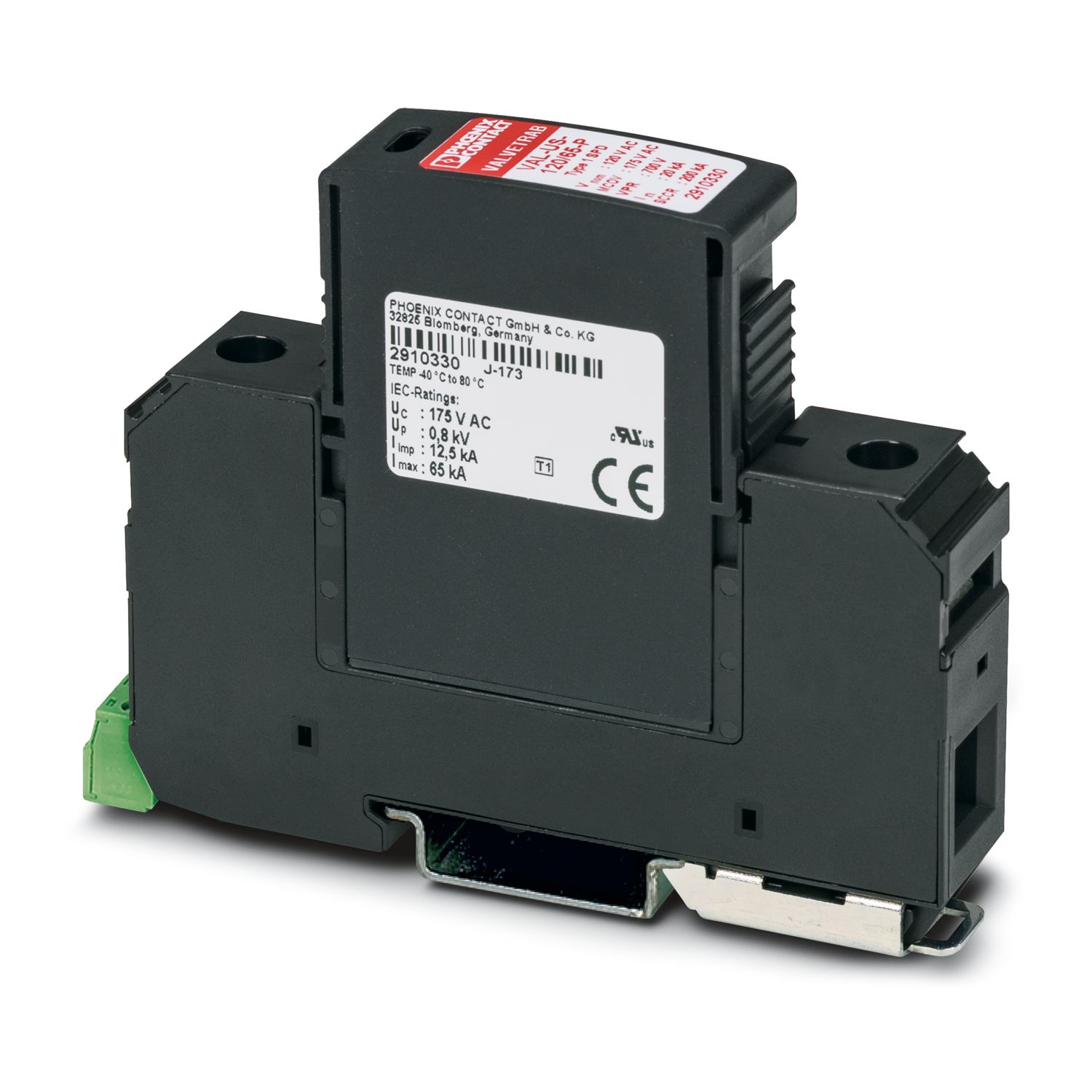

VAL-US-277/80/1+0-FM
-
Überspannungsschutzgerät Typ 1
2910377
1-kanaliges Überspannungsschutzgerät mit Fernmeldekontakt, für 277 V AC.
Produktdetails
| Produkttyp | Überspannungsschutz für Stromversorgungen NEMA |
| Produktfamilie | VALVETRAB US |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |
|
| Breite | 17,6 mm |
| Höhe | 98,7 mm |
| Tiefe | 77,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6/PBT |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| PBT |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 1L-GND |
| Nennspannung UN | 277/480 V AC (TN-C) |
| 240/415 V AC (TN-C) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 385 V AC |
| Schutzleiterstrom IPE | ≤ 600 µA |
| Nennableitstoßstrom In (8/20) µs | 40 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 80 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up (L-N) | ≤ 2 kV |
| Restspannung Ures | ≤ 2 kV (bei In) |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1,15 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 480 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| 530 V AC (ausfallsicherer Modus) | |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV | 385 V AC |
| Kurzschlussfestigkeit (SCCR) | 200 kA |
| Nennspannungsschutz VPR | 1500 V |
| UL-Typ | Typ 1 |
| Nennableitstoßstrom In | 20 kA |
| Maximaler Stoßstrom pro Phase | 80 kA |
| Schutzpfade | L-N |
| L-G | |
| Nennspannung | 277/480 V AC (einphasig) |
| Energieverteilungssystem | Single phase |
| Nennfrequenz | 50/60 Hz |
| SPD Typ | 1 |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 14 ... 2 |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN 60664-1 / EN 61643-11 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
Ihre Vorteile
Mit potenzialfreiem Fernmeldekontakt
Durchgängig steckbare Überspannungsableiter Typ 2
Optische, mechanische Statusanzeige der einzelnen Ableiter
Mehrkanalige Typ 2-Ableiter
Mechanische Kodierung aller Steckplätze
Stecker prüfbar mit CHECKMASTER
Abtrennvorrichtung an jedem einzelnen Stecker
Sicherer Halt der Stecker bei hohen Blitzstrombelastungen und starken Vibrationen durch neuartige Verrastung
