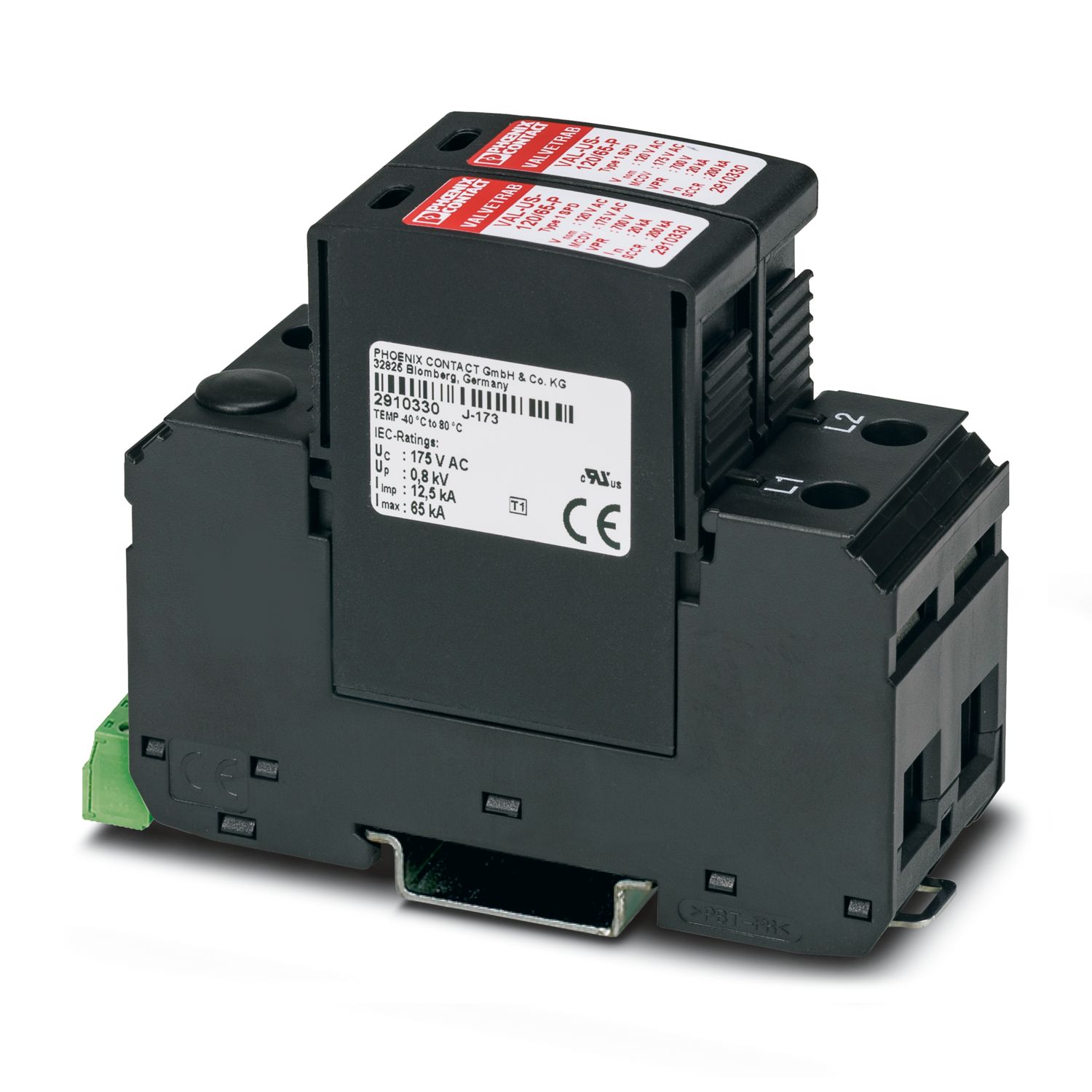

VAL-US-120/65/2+0-FM
-
Überspannungsschutzgerät Typ 1
2910357

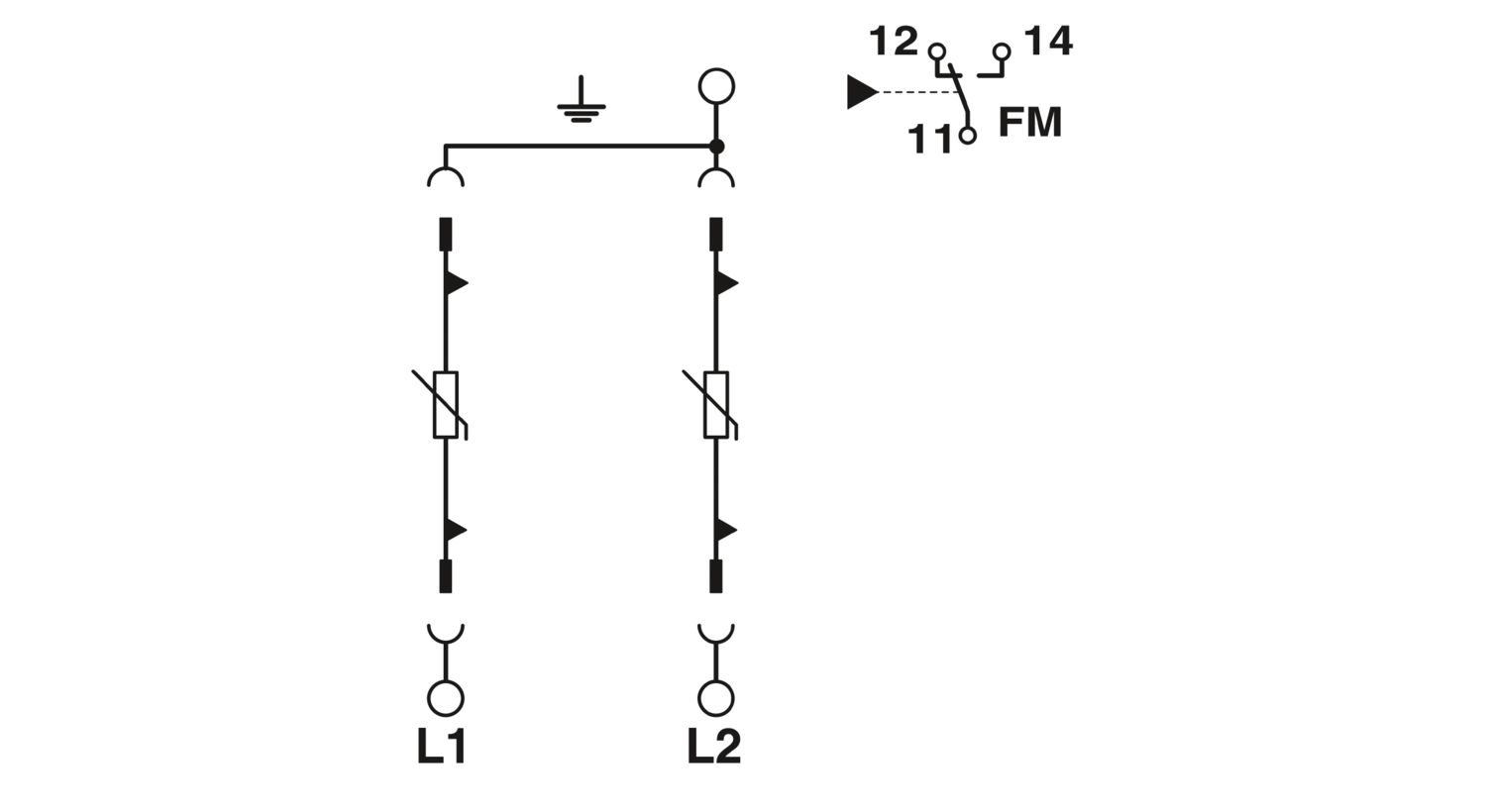

2-kanaliges Überspannungsschutzgerät mit Fernmeldekontakt, für 120/240 V AC (Split-Phase-Konfiguration), 3 Adern.
Produktdetails
| Produkttyp | Überspannungsschutz für Stromversorgungen NEMA |
| Produktfamilie | VALVETRAB US |
| IEC-Prüfklasse | I / II |
| T1 / T2 | |
| EN Type | T1 / T2 |
| Stromversorgungssystem IEC | TN-C |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Defektfernmeldekontakt | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |
|
| Breite | 35,6 mm |
| Höhe | 96,8 mm |
| Tiefe | 77,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 2 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6/PBT |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| PBT |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 2L-GND |
| Nennspannung UN | 120/240 V AC (TN-C) |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC (L-PEN) | 175 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,8 mA |
| Nennableitstoßstrom In (8/20) µs | 20 kA |
| Nennableitstoßstrom In (8/20) µs (L-PEN) | 12,5 kA |
| Gesamtableitstoßstrom Itotal (10/350) µs | 25 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 0,8 kV |
| Restspannung Ures | ≤ 0,8 kV (bei In) |
| ≤ 0,75 kV (bei 10 kA) | |
| ≤ 0,65 kV (bei 5 kA) | |
| ≤ 0,5 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 208 V AC (5 s / withstand mode) |
| 240 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 160 A (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV (L-L) | 350 V AC |
| Maximale Dauerspannung MCOV (L-G) | 175 V AC |
| Kurzschlussfestigkeit (SCCR) | 200 kA |
| Nennspannungsschutz VPR (L-L) | 1200 V |
| Nennspannungsschutz VPR (L-G) | 700 V |
| UL-Typ | Typ 1 |
| Nennableitstoßstrom In | 20 kA |
| Maximaler Stoßstrom pro Phase | 65 kA (nach IEC 61643-1) |
| 80 kA (nach NEMA LS1) | |
| Schutzpfade | L-L |
| L-G | |
| Nennspannung | 120/240 V AC (Splitphase) |
| Energieverteilungssystem | Split phase |
| Nennfrequenz | 50/60 Hz |
| SPD Typ | 1 |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 14 ... 2 |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN 60664-1 / EN 61643-11 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
Ihre Vorteile
Mit potenzialfreiem Fernmeldekontakt
UL-gelistetes Überspannungsschutzgerät (SPD) mit offenen Klemmen
Thermische Abtrennvorrichtung jedes einzelnen Steckers
Mechanische Kodierung aller Steckplätze
Optische, mechanische Statusanzeige der einzelnen Ableiter
Steckbar
Sicherer Halt der Stecker bei hohen Blitzstrombelastungen und starken Vibrationen durch neuartige Verrastung
