UL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
cUL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
SAC-6P- 3,0-PUR/M 8FR
-
Sensor-/Aktor-Kabel
1522257
Sensor-/Aktor-Kabel, 6-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gewinkelt M8, Kodierung: A, Kabellänge: 3 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Standard |
| Polzahl | 6 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Bemessungsspannung nach IEC 61076-2-101 | 30 V |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V AC |
| 30 V DC | |
| Nennstrom IN | 1,5 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |

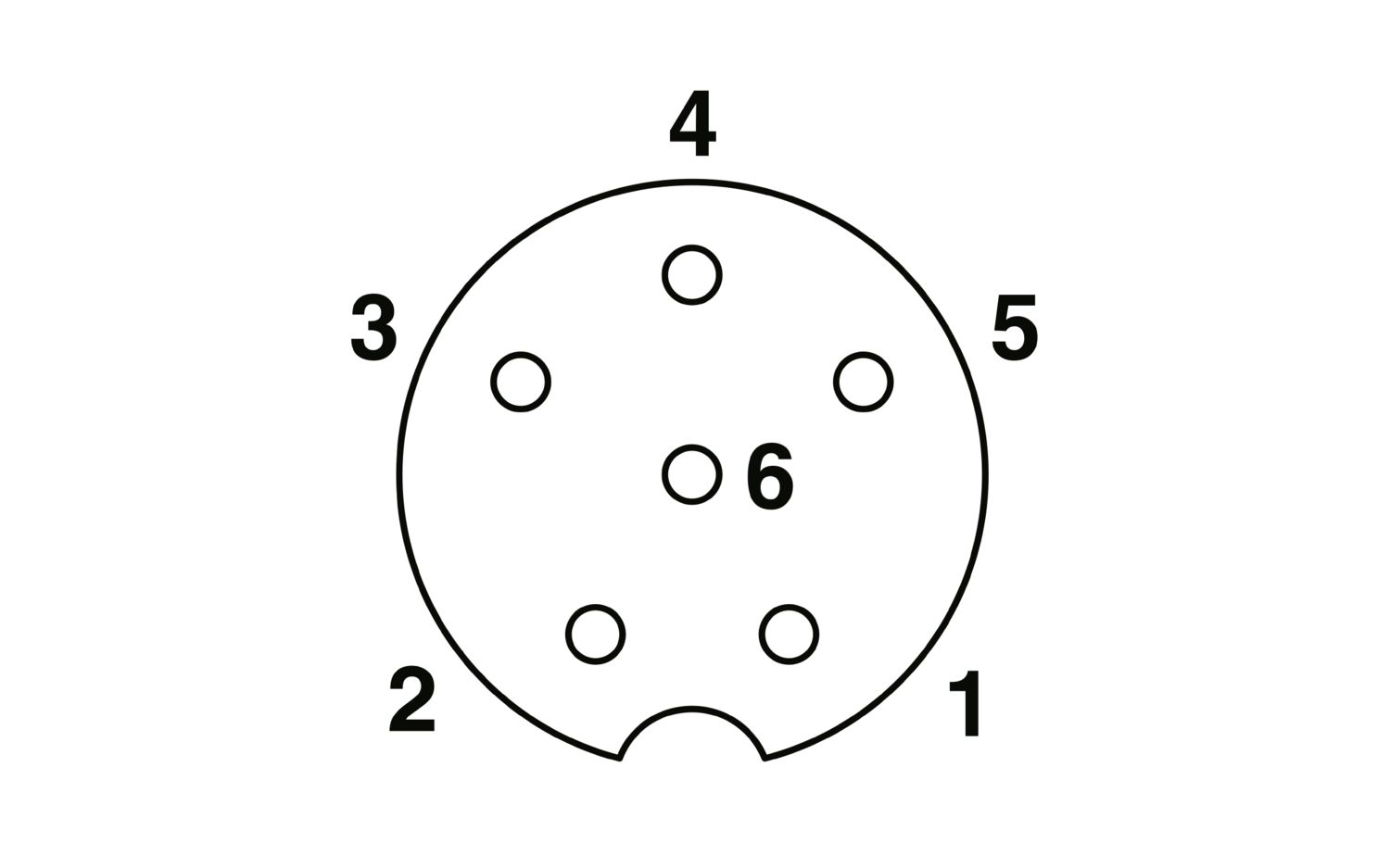

| Bauform | Buchse gewinkelt M8 |
| Polzahl | 6 |
| Kodierungsart | A |
| Leitungslänge | 3 m |
| PUR halogenfrei schwarz [PUR] | |

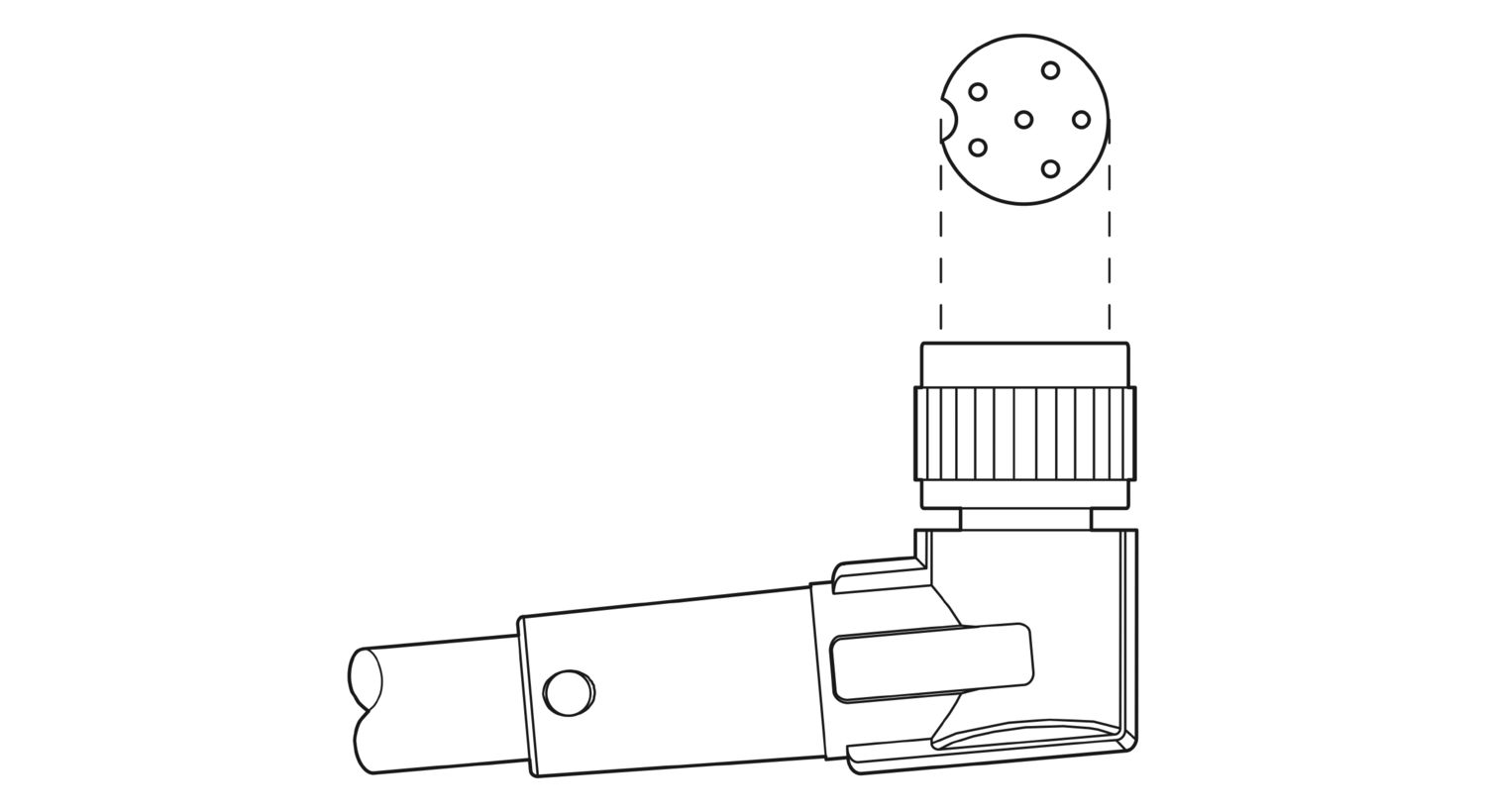

| Maßzeichnung |
|
| Leitungsgewicht | 34 kg/km |
| Polzahl | 6 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 6x 0,25 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,17 mm ±0,02 mm |
| Leitungsaußendurchmesser | 5 mm |
| 5,00 mm ±0,15 mm | |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Füller | PE |
| Material Aderisolation | PP |

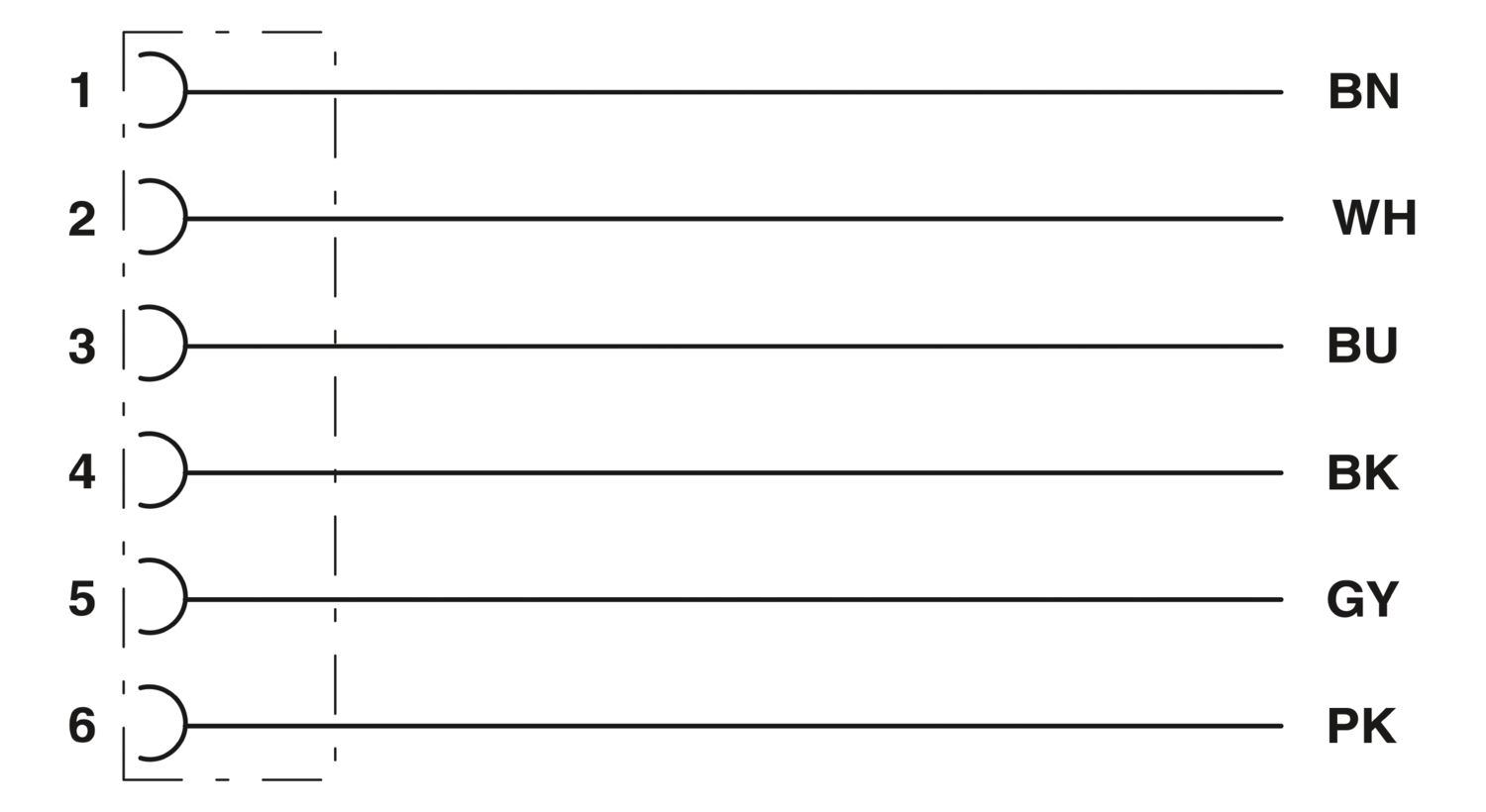

| Einzelader, Farbe | braun, weiß, blau, schwarz, grau, rosa |
| Wandstärke Isolierung | ≥ 0,21 mm (Aderisolation) |
| Wandstärke Außenmantel | ca. 0,70 mm |
| Gesamtverseilung | 6 Adern um Füller zur Seele |
| Leiterwiderstand max. | 78 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 100 MΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V |
| Prüfspannung | ≥ 3000 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 25 mm |
| Kleinster Biegeradius, beweglich verlegt | 50 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000000 |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±180 °/m, Torsionszyklen: ≥2000000, Torsionshäufigkeit: 35 Zyklen/min. |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Flammwidrigkeit | nach UL-Style 20549 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| hydrolyse- und mikrobenbeständig | |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| Besondere Eigenschaften | schleppkettentauglich |
| silikonfrei | |
| Frei von lackbenetzungsstörenden Substanzen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
Ihre Vorteile
Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten
