EAC-RoHS
Zulassungs-ID: RU D-DE.HB35.B.00387CSAus
Zulassungs-ID: 13631| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 24 V | 4 A |
SAC-3P-MS/ 3,0-PUR/C-1L-Z SCO
-
Sensor-/Aktor-Kabel
1435467
Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau RAL 7021, Stecker gerade M12 SPEEDCON, Kodierung: A, auf Ventilstecker C (8 mm), mit 1 LED, Beschaltung: Z-Diode, Kabellänge: 3 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel mit Ventilsteckern |
| Anwendung | Standard |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
| 0,6 Nm (Ventilsteckverbinder) | |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | TPU |
| Material Gehäuse Ventilstecker | TPU |
| Material Griffkörper | TPU |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Kontakt | CuSn |
| Material Kontakteinsatz Ventilstecker | PA 6.6 |
| Material Kontaktoberfläche | Sn |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 24 V AC |
| 24 V DC | |
| Nennstrom IN | 4 A |
| Kennwerte Ventilstecker | |
| Befestigungsschrauben | M2,5 x 27,5 |
| Impulsleistung | 40 W (bei 100 µs Rechteckimpuls) |
| Klemmspannung | 70 V (bei 2 mA Konstantstrom) |
| Sperrspannung | 50 V |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 (M12-Steckverbinder) |
| Statusanzeige | 1 LED |
| Statusanzeige vorhanden | ja |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 SPEEDCON |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | A |
| Anschluss 2 | |

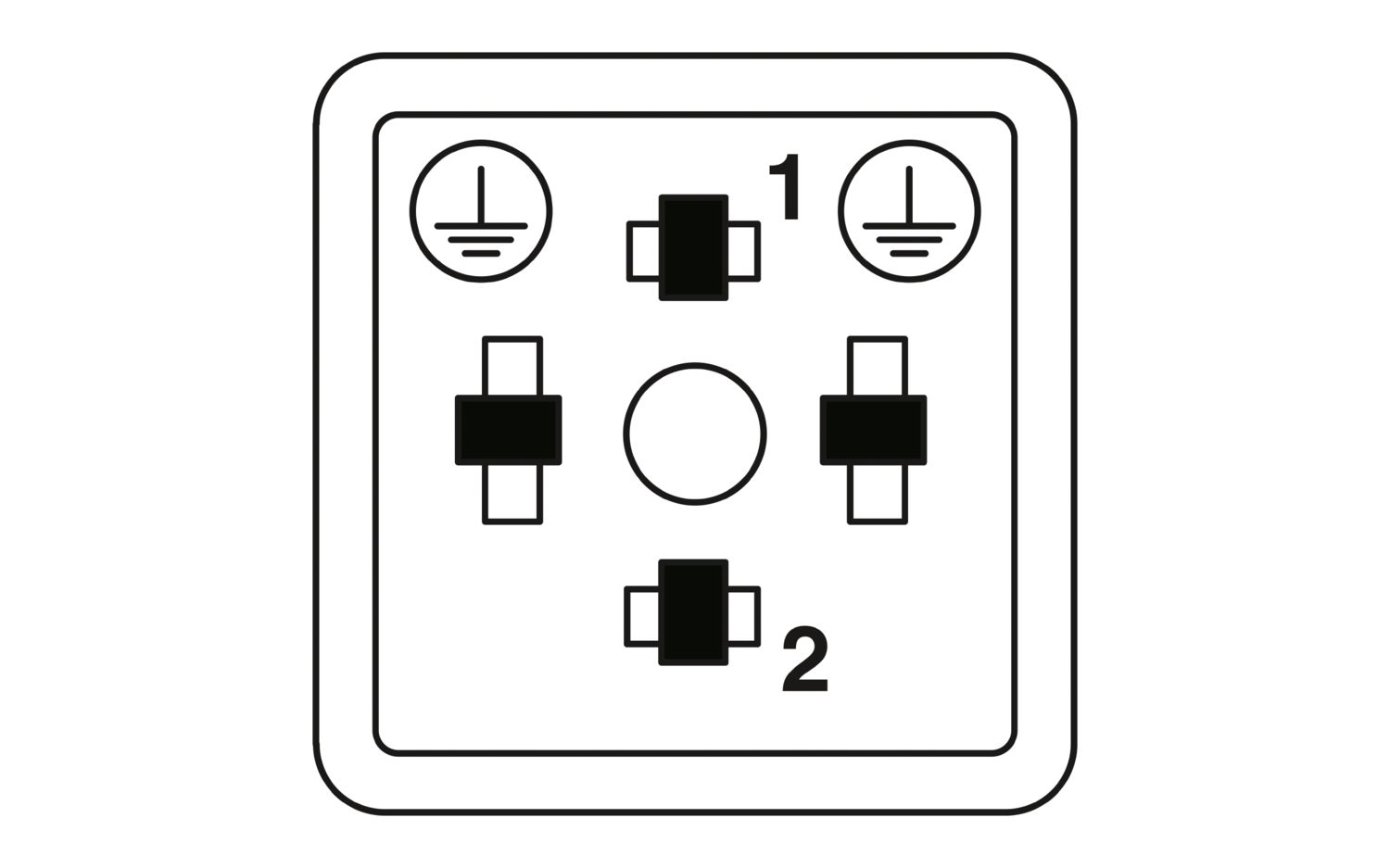

| Bauform | Ventilstecker C (8 mm) |
| Material | CuSn (Kontakt) |
| Sn (Kontaktoberfläche) | |
| PA 6.6 (Kontaktträger) | |
| TPU (Gehäuse) | |

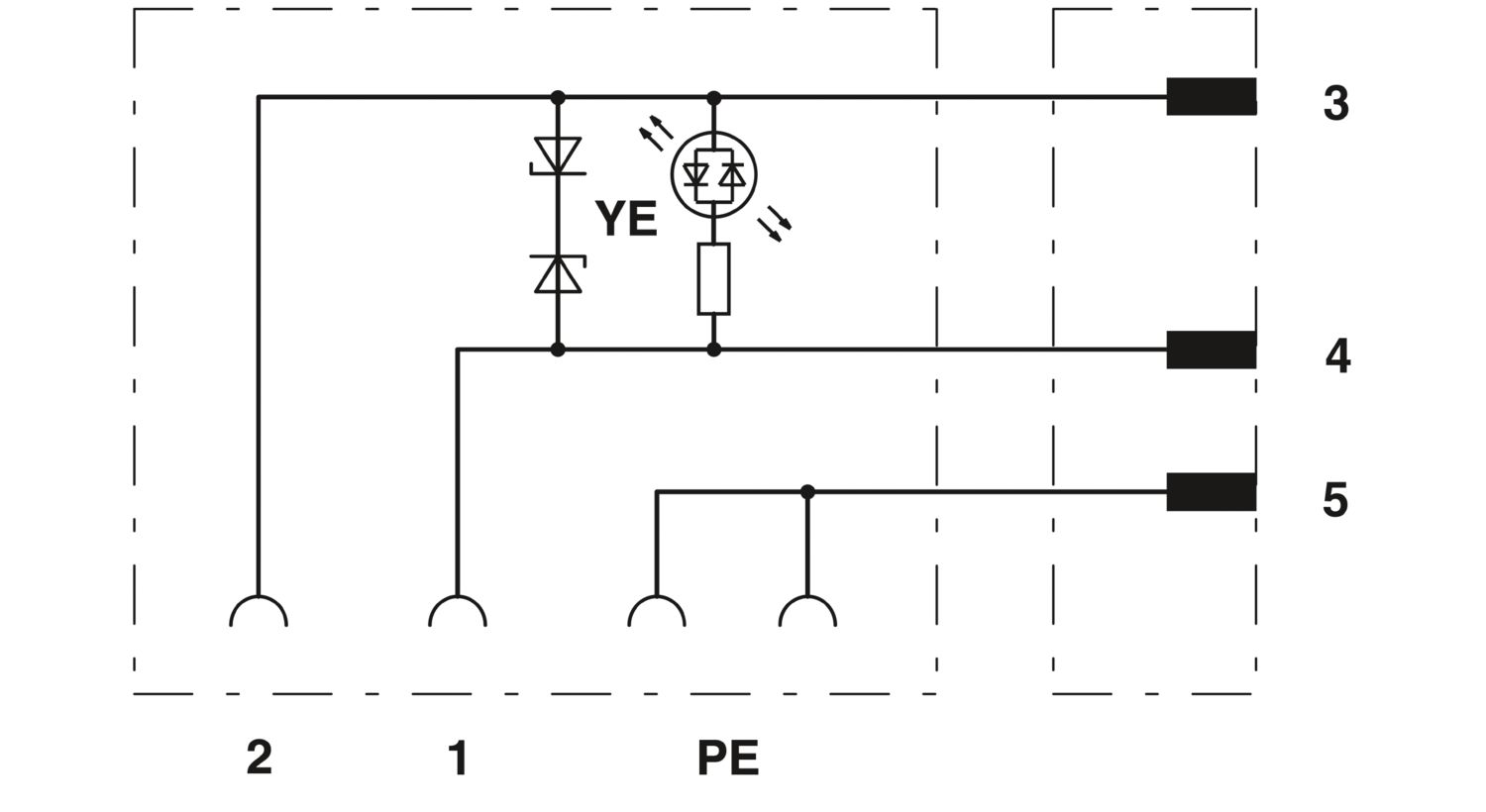

| Schutzbeschaltung | Z-Diode |
| Leitungslänge | 3 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |
|
| Leitungsgewicht | 30 kg/km |
| UL AWM Style | 20549 |
| Polzahl | 3 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 28x 0,15 mm |
| AWG Signalleitung | 20 |
| Leitungsquerschnitt | 3x 0,5 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm ±0,05 mm (Signalleitung) |
| Leitungsaußendurchmesser | 4,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | schwarz 1, schwarz 2, grün/gelb |
| Gesamtverseilung | 3 Adern längsverseilt |
| Leiterwiderstand max. | 39 Ω/km (bei 20 °C) |
| Isolationswiderstand | min. 20 MΩ*km |
| Nennspannung Kabel | ≤ 300 V |
| Prüfspannung | ≥ 1200 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 22,5 mm |
| Kleinster Biegeradius, beweglich verlegt | 45 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 15000000, Biegeradius: 50 mm, Verfahrweg: 0,9 m, Verfahrgeschwindigkeit: 5 m/s, Beschleunigung: 30 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Flammwidrigkeit | nach DIN VDE 0482 |
| nach DIN EN 50265-2-1 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | weitgehend ölbeständig |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 90 °C (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) (Ventilstecker) | -20 °C ... 85 °C (Ventilstecker) |
| Umgebungstemperatur (Betrieb) (Kabel, feste Verlegung) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| Umgebungstemperatur (Betrieb) (Kabel, bewegliche Verlegung) | -15 °C ... 80 °C (Kabel, bewegliche Verlegung) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Ventilsteckverbinder | |
| Normbezeichnung | Ventilsteckverbinder |
| Normen/Bestimmungen | EN 175301-803 |
Ihre Vorteile
Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten
Zeit sparen dank Installation mit SPEEDCON-Schnellverriegelung
Komfortabel: erhöhte Maschinenverfügbarkeit durch schnelle und einfache Diagnose
Unser Standard: die robuste halogenfreie PUR-Leitung
