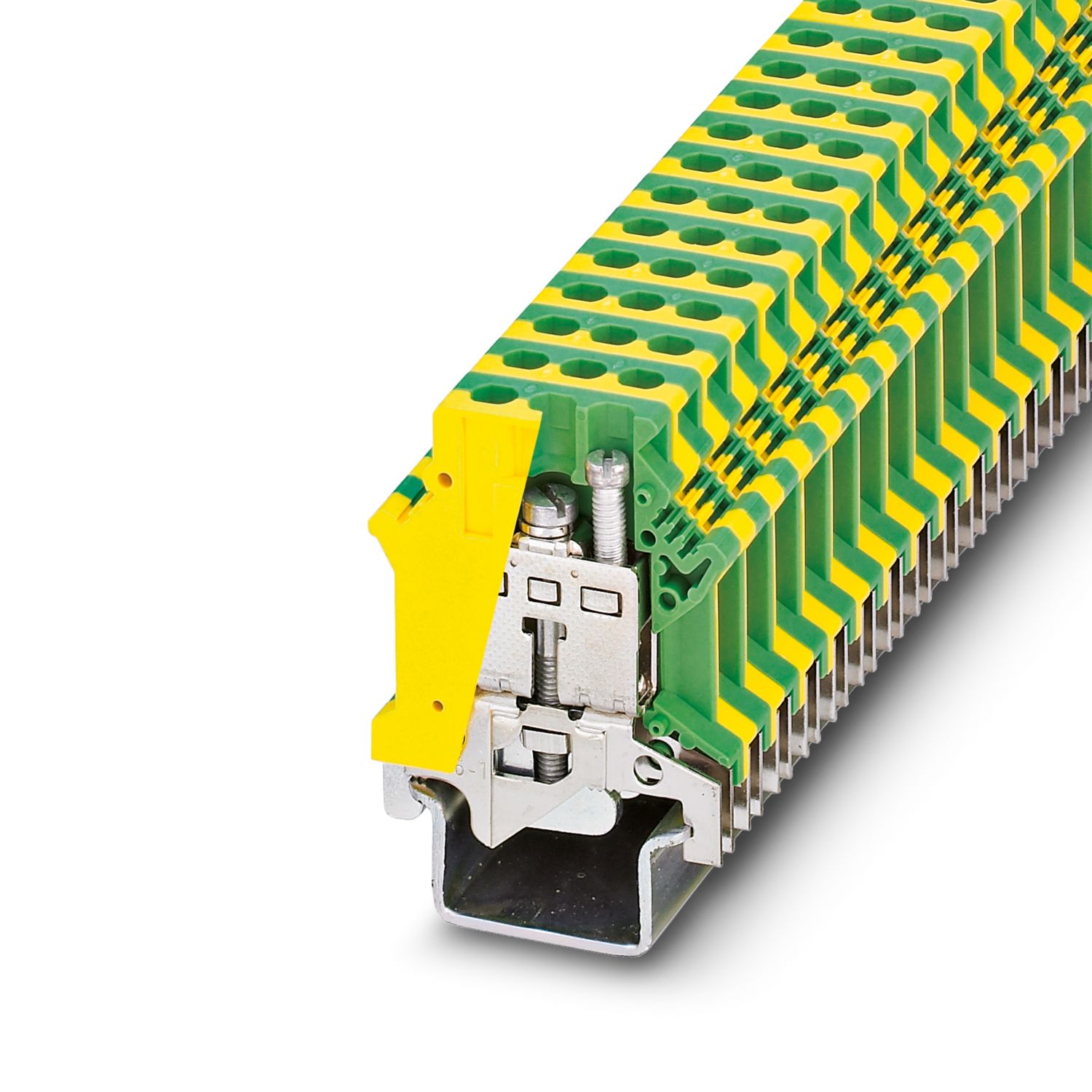

Schutzleiter-Reihenklemme - USLKG 16-1
0448015

Schutzleiter-Reihenklemme, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Querschnitt: 0,5 mm2 - 16 mm2, Montageart: NS 35/15-2,3, Farbe: grün-gelb


Produktdetails




Produkttyp Schutzleiterklemme
Polzahl 1
Anzahl der Anschlüsse 2
Anzahl der Reihen 1
Isolationseigenschaften
Überspannungskategorie III
Verschmutzungsgrad 3

Bemessungsstoßspannung 8 kV
Maximale Verlustleistung bei Nennbedingung 1,82 W

Schutzleiterfuß Ja
Anzahl der Anschlüsse pro Etage 2
Nennquerschnitt 10 mm²
Schraubengewinde M4
Hinweis Bitte beachten Sie die Strombelastbarkeit der Tragschienen.
Anzugsdrehmoment 1,5 ... 1,8 Nm
Abisolierlänge 11 mm
Lehrdorn B6
Leiterquerschnitt starr 0,5 mm² ... 16 mm²
Leiterquerschnitt AWG 20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel 0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel [AWG] 20 ... 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) 0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) 0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse) 0,5 mm² ... 6 mm²
Belastungsstrom maximal 82 A (bei 16 mm² Leiterquerschnitt)

Breite 10,2 mm
Höhe NS 35/15 61,5 mm
Höhe NS 35/7,5 54 mm
Länge 42,5 mm

Farbe grün-gelb
Brennbarkeitsklasse nach UL 94 V2
Isolierstoffgruppe I
Isolierstoff PA
Statischer Isolierstoffeinsatz in Kälte -60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) 130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) bestanden
Rauchgastoxität NFPA 130 (SMP 800C) bestanden

Mechanische Daten
Offene Seitenwand Nein

Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport) -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage) -5 °C ... 70 °C
Umgebungstemperatur (Betätigung) -5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport) 30 % ... 70 %

Montageart NS 35/15-2,3

Artikelnummer 0448015
Verpackungseinheit 50 Stück
Mindestbestellmenge 1 Stück
Verkaufsschlüssel A1 - Reihenklemmen
Produktschlüssel BE1221
GTIN 4017918002343
Gewicht pro Stück (inklusive Verpackung) 35,924 g
Gewicht pro Stück (exklusive Verpackung) 34,958 g
Zolltarifnummer 85369010
Ursprungsland DE


ECLASS

ECLASS-9.0 27141141
ECLASS-10.0.1 27141141
ECLASS-11.0 27141141

ETIM

ETIM 8.0 EC000901

UNSPSC

UNSPSC 21.0 39121400

CSA

Zulassungs-ID: 13631
Approval Specification Data
Nennspannung UN Nennstrom IN Querschnitt AWG Querschnitt mm2
24 - 6

EAC

Zulassungs-ID: RU C-DE.AI30.B.01102

cULus Recognized

Zulassungs-ID: E60425
Approval Specification Data
Nennspannung UN Nennstrom IN Querschnitt AWG Querschnitt mm2
Usegroup B
20 - 6
Spannschraube
Usegroup C
20 - 6
Spannschraube

EAC

Zulassungs-ID: RU C-DE.BL08.B.00534

REACh SVHC 4-Nonylphenol, branched and linear
China RoHS Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten
