cUL Recognized
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 12 A |
UL Recognized
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 12 A |

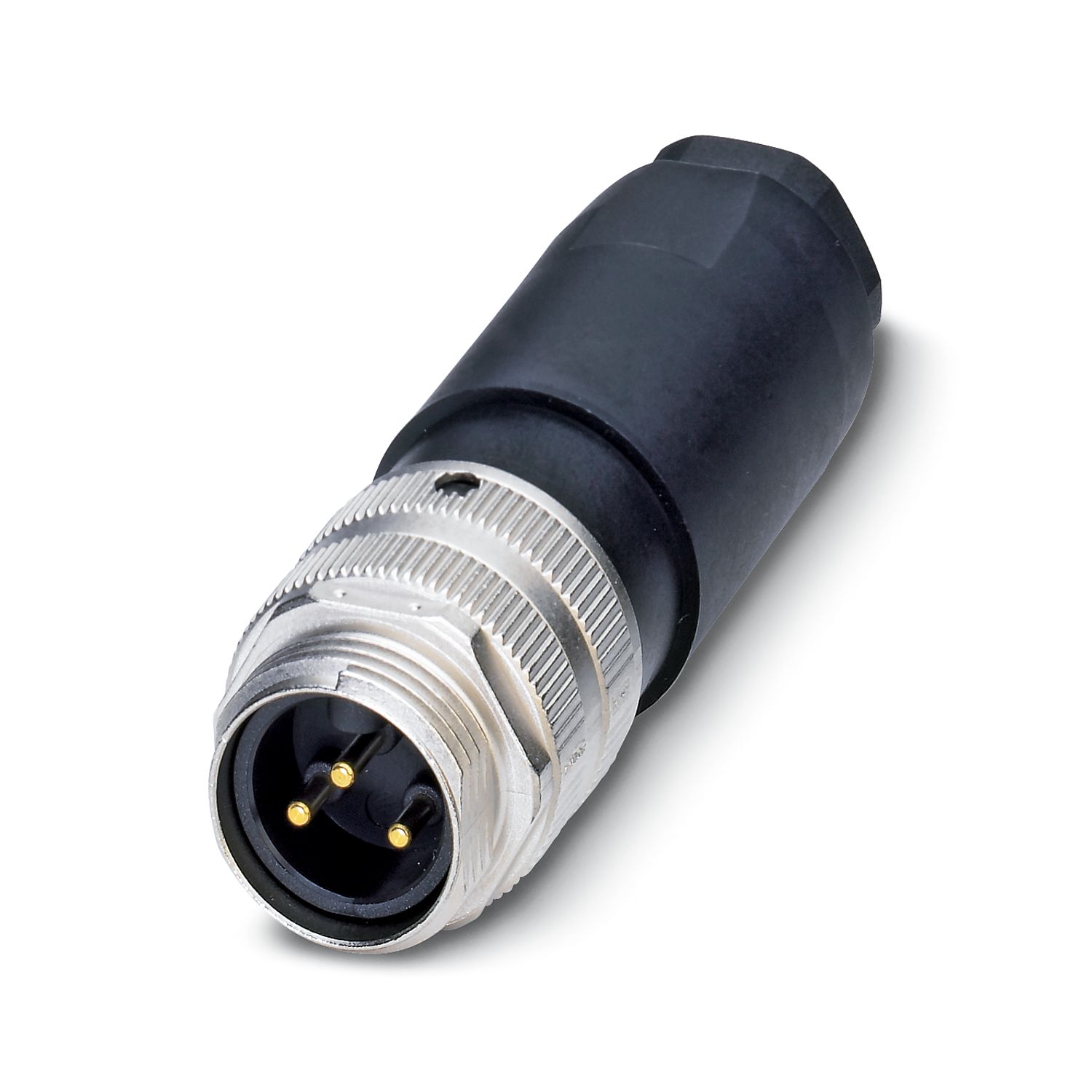

SACC-MINMS-3CON-PG13
-
Steckverbinder
1521290
Steckverbinder, Universal, 3-polig, Stecker gerade 7/8"-16UNF, Kodierung: A, Schraubanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Kabelverschraubung Pg13,5, Leitungsaußendurchmesser 10 mm ... 12 mm, Kontakt 1 voreilend
Produktdetails
| Montagehinweis | ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Montagehinweis | Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Sensorart | Universal |

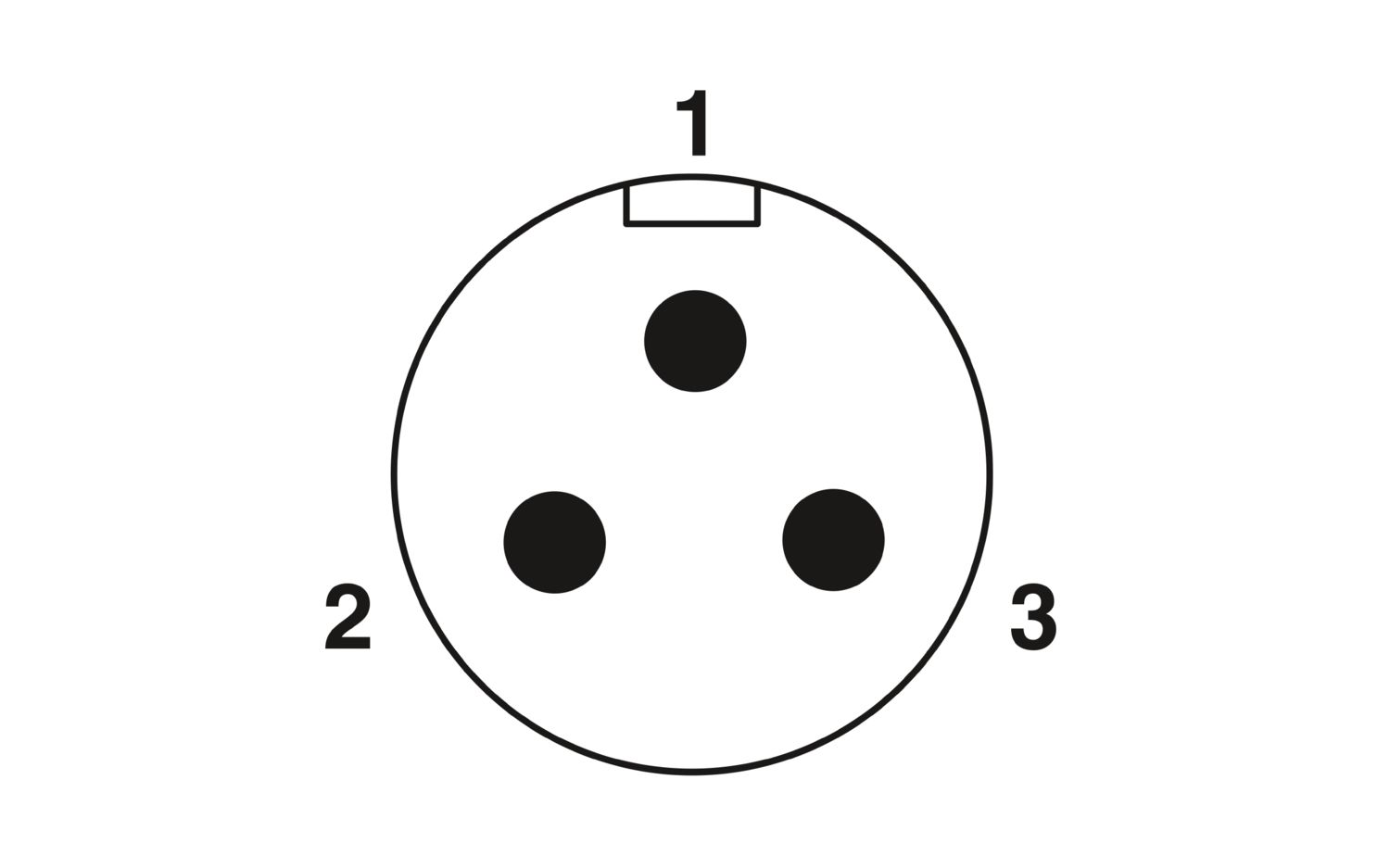

| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Pg-Verschraubung | Pg13,5 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |

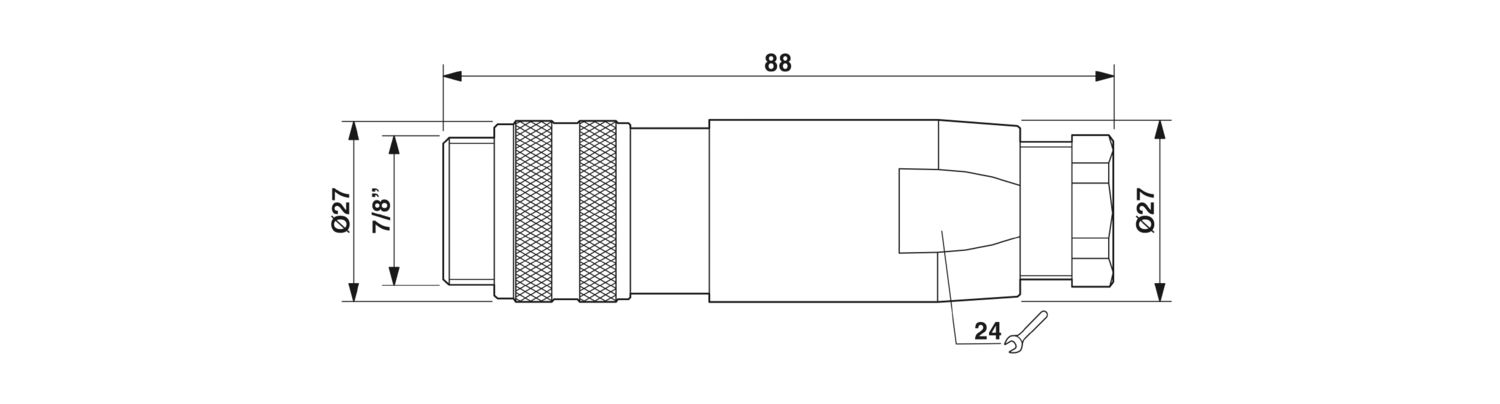

| Maßzeichnung |
|
| Breite | 27 mm |
| Höhe | 27 mm |
| Länge | 88 mm |
| Außenmaß | |
| Außendurchmesser | 10 mm ... 12 mm |
| Gehäuse | |
| Gehäusedurchmesser | 27 mm |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Griffkörper | PBT |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PUR/PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt | 0,34 mm² ... 1,5 mm² (ohne Aderendhülse) |
| 0,34 mm² ... 1,5 mm² (mit Aderendhülse) | |
| 0,34 mm² ... 1,5 mm² (starr) | |
| Anschlussquerschnitt AWG | 22 ... 16 (ohne Aderendhülse) |
| 22 ... 16 (mit Aderendhülse) | |
| Abisolierlänge der Einzelader | 7 mm |
| Anzugsdrehmoment | 0,8 Nm (7/8"-Steckverbinder) |
| 0,4 Nm (Schraubklemmen) | |
| 1 Nm ... 1,4 Nm (Druckschraube) | |
| Bemessungsstoßspannung | 4 kV |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 300 V AC |
| 300 V DC | |
| Nennstrom IN | 12 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | 7/8"-16UNF |
| Kodierung | A |
| Signalart/Kategorie | Universal |
| Abisolierlänge der Einzelader | 7 mm |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
Ihre Vorteile
Sicherer Einsatz im Feld durch hohe Schutzarten
Schraubanschluss: bewährte Anschlusstechnik für eine große Auswahl unterschiedlicher Leiter
