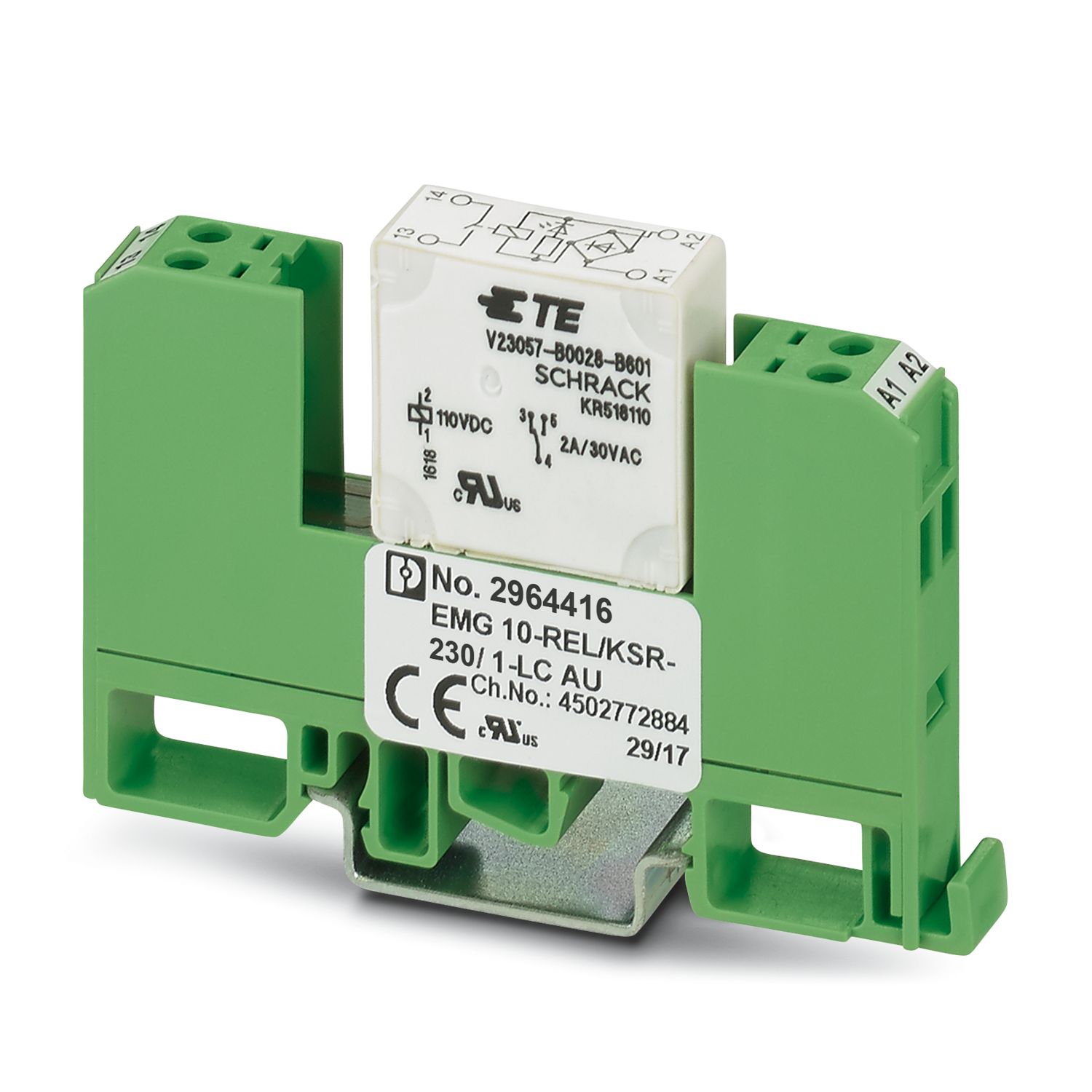

Relaismodul, mit fest eingelötetem Kleinschaltrelais, Goldkontakt für kleine Leistungen, 1 Schließer, Eingangsspannung 230 V AC/DC
Produktdetails
Nutzungsbeschränkung
EMV-Hinweis
EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Produkttyp
Relaismodul
Produktfamilie
EMG
Anwendung
Universal
Betriebsart
100 % ED
Lebensdauer mechanisch
ca. 2x 107 Schaltspiele
Isolationseigenschaften
Isolierung
Basisisolierung
Überspannungskategorie
III
Verschmutzungsgrad
2
Datenpflegestand
Datum letzte Datenpflege
17.01.2025
Maximale Verlustleistung bei Nennbedingung
1,1 W
Prüfspannung (Wicklung/Kontakt)
4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
Bemessungsisolationsspannung
260 V AC
Bemessungsstoßspannung
4 kV
Erregerseite
Eingangsnennspannung UN
230 V AC/DC
Eingangsspannungsbereich
184 V AC/DC ... 253 V AC/DC (20 °C)
Schaltverhalten des Antriebs
monostabil
Antrieb (Polung)
gepolt
Typischer Eingangsstrom bei UN
4,8 mA
Ansprechzeit typisch
7 ms
Rückfallzeit typisch
11 ms
Schutzbeschaltung
Brückengleichrichter; Brückengleichrichter
Überspannungsschutz; Varistor
Betriebsspannungsanzeige
LED gelb
Schalten
Kontaktausführung
1 Schließer
Art des Schaltkontaktes
Doppelkontakt
Kontaktmaterial
AgPd60, hartvergoldet
Schaltspannung maximal
30 V AC
36 V DC
Schaltspannung minimal
100 µV
Grenzdauerstrom
0,5 A
Einschaltstrom maximal
0,2 A
Schaltstrom minimal
20 µA
Abschaltleistung (ohmsche Last) maximal
5 W (bei 24 V DC)
Schalten: bei zerstörter Goldschicht
Hinweis
folgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal
125 V AC
150 V DC
Grenzdauerstrom
2 A
Einschaltstrom maximal
2 A
Abschaltleistung (ohmsche Last) maximal
29 W (bei 24 V DC)
29 W (bei 48 V DC)
29 W (bei 60 V DC)
Erregerseite
Anschlussart
Schraubanschluss
Abisolierlänge
8 mm
Schraubengewinde
M3
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Kontaktseite
Anschlussart
Schraubanschluss
Abisolierlänge
8 mm
Schraubengewinde
M3
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Breite
10,6 mm
Höhe
75 mm
Tiefe
53,5 mm
Farbe
grün (RAL 6021)
Umgebungsbedingungen
Schutzart
IP20
Umgebungstemperatur (Betrieb)
-20 °C ... 40 °C
Umgebungstemperatur (Lagerung/Transport)
-20 °C ... 70 °C
Normen/Bestimmungen
IEC 60664
EN 50178
Montageart
Tragschienenmontage
Montagehinweis
anreihbar ohne Abstand
Einbaulage
beliebig
Artikelnummer
2964416
Verpackungseinheit
10 Stück
Mindestbestellmenge
1 Stück
Verkaufsschlüssel
G1 - Relais
Produktschlüssel
DK61C2
Katalogseite
Seite 133 (IF-2011)
GTIN
4017918107475
Gewicht pro Stück (inklusive Verpackung)
36,755 g
Gewicht pro Stück (exklusive Verpackung)
36 g
Zolltarifnummer
85364900
Ursprungsland
DE
ECLASS
ECLASS-12.0
27371601
ECLASS-13.0
27371601
ETIM
ETIM 9.0
EC001437
UNSPSC
UNSPSC 21.0
39122300
cUL Recognized
Zulassungs-ID: E238705
UL Recognized
Zulassungs-ID: E238705
EAC
Zulassungs-ID: RU*C-DE.*08.B.00010
EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie
Ja
Ausnahmeregelungen soweit bekannt
6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Hexahydromethylphthalic anhydride(CAS-Nr.: Nicht zutreffend)
