Phoenix Contact Not-Halt-Schalter sind elektromechanische Schaltgeräte mit Schutzfunktion. Sie dienen zur sicheren Abschaltung oder Stillsetzung von Maschinen und Anlagen, um Personen- und Sachschaden zu vermeiden oder zu verringern. Das Portfolio umfasst eine modulares System sowie eine vorkonfigurierte Lösung. Der vorkonfigurierte Not-Halt-Schalter ist sofort einsatzbereit und wird über einen 5-poligen M12-Stecker angeschlossen. Dank der robusten Bauform ist der Not-Halt-Schalter flexibel einsetzbar und kann direkt in der Maschine integriert werden.

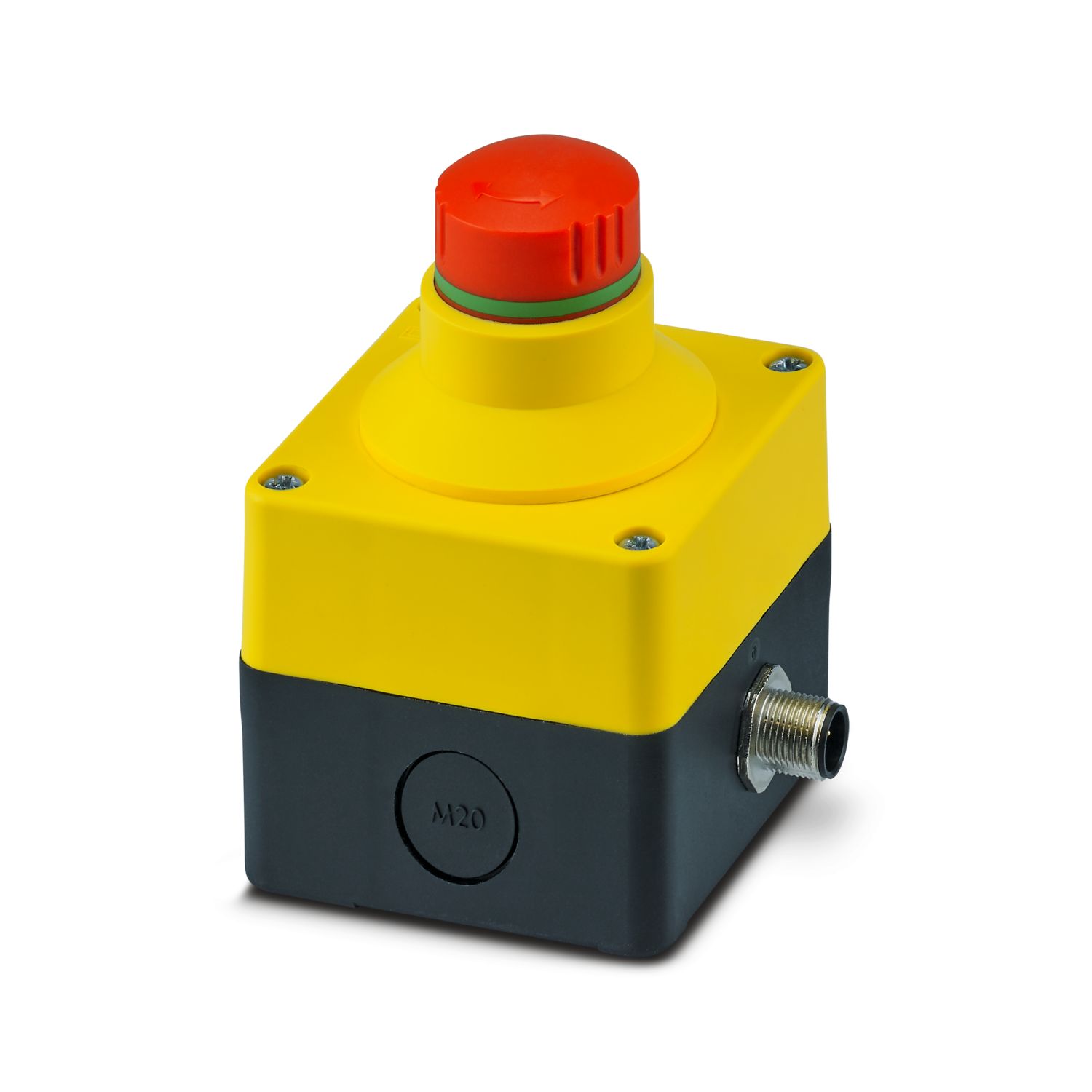

PSR-ESS-M2-H110-2000-A
-
Not-Halt-Schalter
1221735
Not-Halt-Schalter im IP65-Gehäuse, in Verbindung mit geeignetem Auswertegerät geeignet bis PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061), Aufbaumontage, 5-poliger M12-Anschluss
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Not-Halt-Schalter |
| Isolationseigenschaften | |
| Überspannungskategorie | III (gilt für den vebauten Kontaktgeber) |
| Verschmutzungsgrad | 3 (gilt für den vebauten Kontaktgeber) |
| Bemessungsstoßspannung | 1,5 kV |
| Kontaktdaten | |
| Spannung | max. (siehe Lastgrenzstrom) |
| Strom | max. (siehe Lastgrenzstrom) |
| Kontaktausführung | 2 Zwangsöffner |
| Kontaktmaterial | AgNi |
| Lebensdauer elektrisch | 106 Schaltspiele |
| Lebensdauer mechanisch | 50000 Schaltspiele |
| Prellzeit | < 9 ms |
| Kontaktausführung | 2 Zwangsöffner |
| Lastgrenzstrom nach IEC/EN 60947-5-1 | |
| Norm | IEC/EN 60947-5-1 |
| Anschlussart | M12-Steckverbinder, A-kodiert |

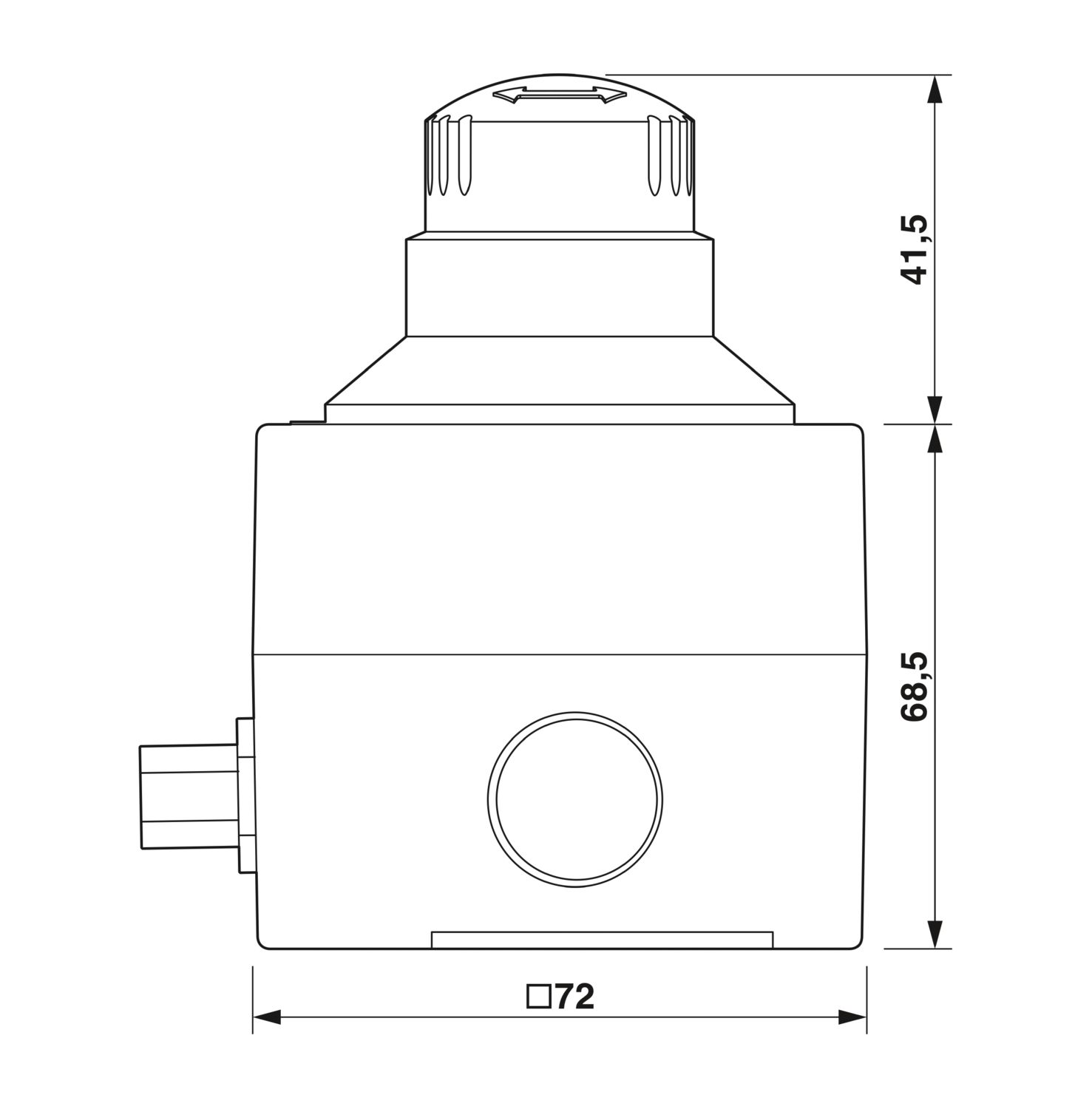

| Maßzeichnung |
|
| Breite | 72 mm |
| Höhe | 72 mm |
| Tiefe | 110 mm |
| Farbe (Pilzknopf) | rot (RAL 3001) |
| Farbe (Gehäuseoberteil) | gelb (RAL 1018) |
| Farbe (Gehäuseunterteil) | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V2 (Betätiger) |
| V0 (Kontaktelement) | |
| V2 (Gehäuse) | |
| UR (M12-Stecker UR-zugelassen) | |
| Material Gehäuse | PA |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Einsatzhöhe | max. 2000 m (über NN) |
| Schock | 15g / 11 ms, gemäß IEC 60068-2-27 |
| Vibration (Betrieb) | 10 Hz ... 500 Hz, 0,35 mm Amplitude, 5g, gemäß IEC 60068-2-6 |
| Montageart | Aufbaumontage |
| Montagehinweis | Befestigungsbohrung: Ø 4,2 mm |
| Einbaulage | beliebig |
cUL Recognized
Zulassungs-ID: E519465UL Recognized
Zulassungs-ID: E519465Ihre Vorteile
Schutzart IP65 ermöglicht die Montage direkt in der Maschine
Reduzierung von Verdrahtungsfehlern dank einheitlichem 5-poligen M12-Anschluss
Schnelle Vor-Ort-Diagnose durch farbliche Schaltstellungsanzeige
In Applikationen mit geeignetem Auswertegerät geeignet bis PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061)
