cULus Recognized
Zulassungs-ID: E60425-20110128| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 8 A | 30 - 14 | ||
| Usegroup D | ||||
| 300 V | 8 A | 30 - 14 | ||
MC 1,5/ 6-STZ2-3,81
-
Leiterplattenstecker
1767694
Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl: 6, Anzahl der Anschlüsse: 6, Artikelfamilie: MC 1,5/..-ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Ziehhilfe (STZ2)
Produktdetails
| Produkttyp | Leiterplattenstecker |
| Produktfamilie | MC 1,5/..-ST |
| Produktlinie | COMBICON Connectors S |
| Polzahl | 6 |
| Rastermaß | 3,81 mm |
| Anzahl der Anschlüsse | 6 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 6 |
| Befestigungsflansch | ohne |
| Eigenschaften | |
| Nennstrom IN | 8 A |
| Nennspannung UN | 160 V |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Anschlusstechnik | |
| Steckverbindersystem | COMBICON MC 1,5 |
| Nennquerschnitt | 1,5 mm² |
| Kontaktart | Buchse |
| Verriegelung | |
| Verriegelungsart | ohne |
| Befestigungsflansch | ohne |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine | 0 ° |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,08 mm² ... 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,08 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,34 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 0,5 mm² |
| Lehrdorn a x b / Durchmesser | 2,4 mm x 1,5 mm / 1,6 mm |
| Abisolierlänge | 7 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
| Angaben zu Aderendhülsen ohne Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Angaben zu Aderendhülsen mit Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |

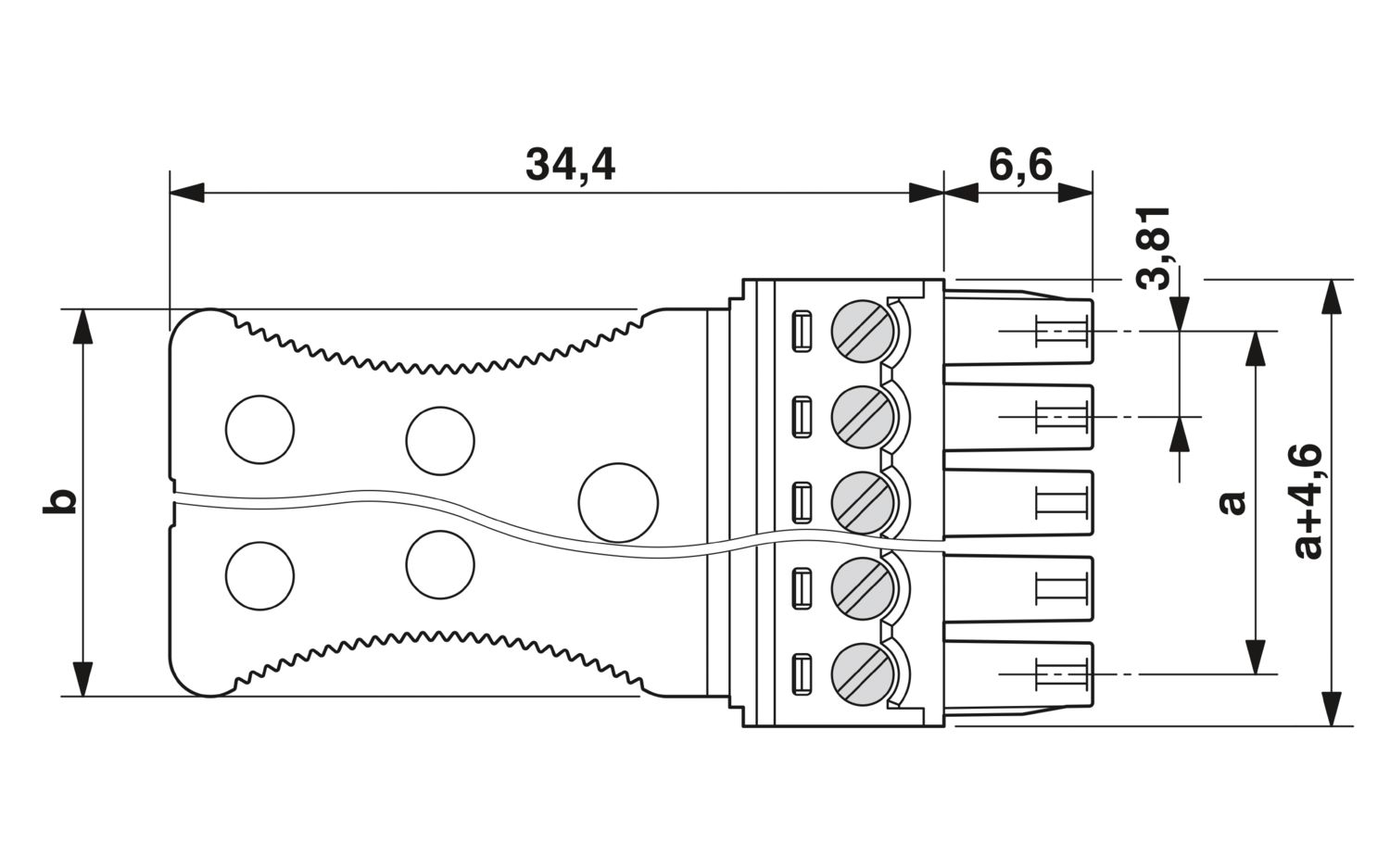

| Maßzeichnung |
|
| Rastermaß | 3,81 mm |
| Breite [w] | 23,65 mm |
| Höhe [h] | 11,6 mm |
| Länge [l] | 41 mm |
| Hinweis zur Anwendung | Installation der 0,08 mm² Leiter müssen mittig im Klemmraum platziert werden. Dies ist nach der Installation zu prüfen. |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Luft- und Kriechstrecken | | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 2 mm |
| Hinweis zum Anschlussquerschnitt | Bei angeschlossenem Leiter 1,5 mm² (starr). |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 1,5 mm |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 1,6 mm |
| Verpackungsart | verpackt im Karton |
Kompatible Produkte
Ihre Vorteile
Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz
Geringe Erwärmung durch höchste Kontaktkraft
Erlaubt den Anschluss von zwei Leitern
Ziehhilfe erleichert Handling und erlaubt Zugkräfte an der Kontaktstelle zu reduzieren
