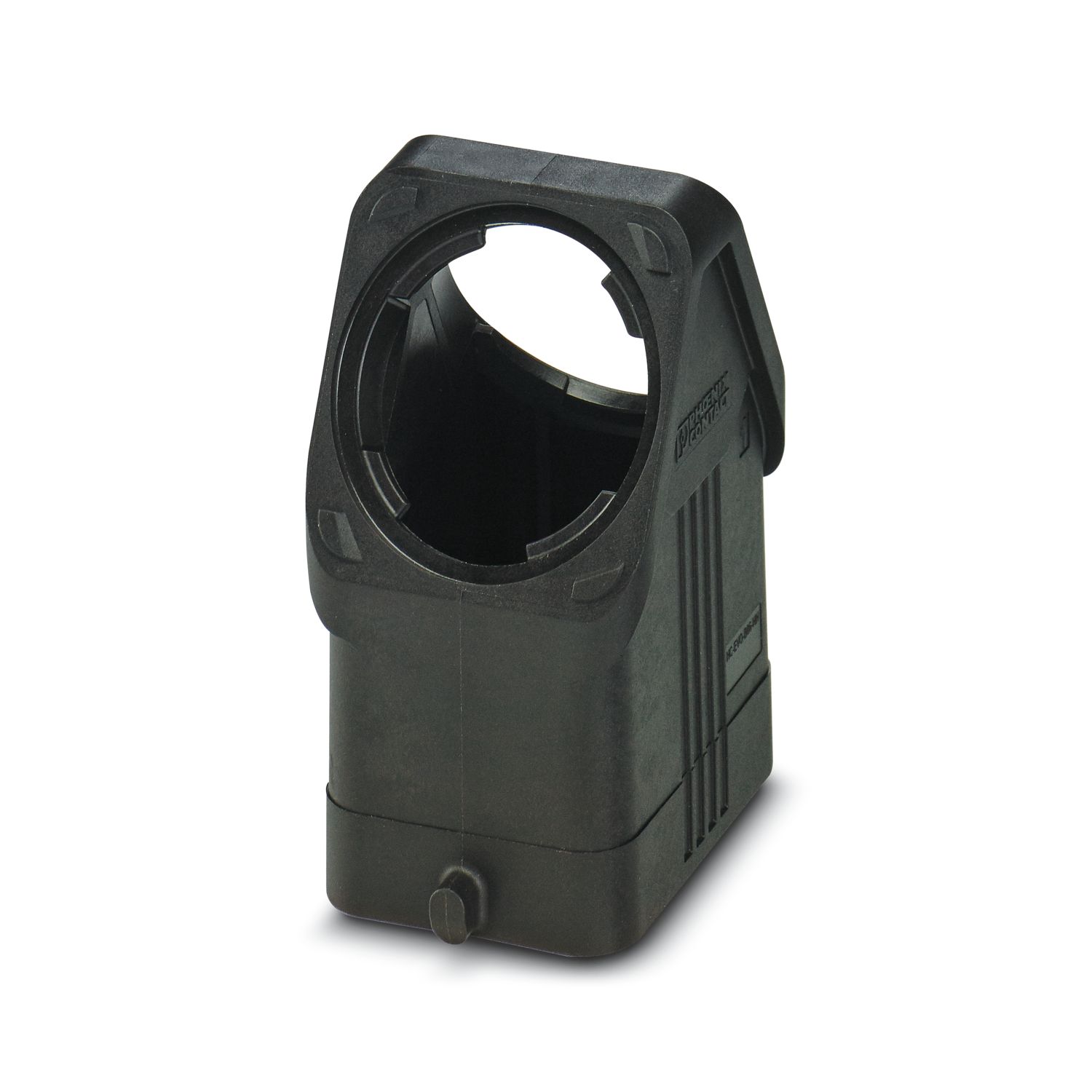

HC-EVO-B06-HHFS-2B-PL-BK
-
Gehäuse
1420930
Tüllengehäuse B6, für Längsbügel, Material: PA, Kabelabgänge: 2, gerade/seitlich, Höhe: 87,5 mm, Kabelverschraubung: ohne, Schutzdeckel: nein, Standard
Produktdetails
| Allgemein | für Kontakteinsätze HC-B6, BB10, DD24, M |
| Bauform | B6 |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Anwendung | Standard |
| Anzahl der Kabelabgänge | 2 |
| Gehäuseart | Tüllengehäuse |
| Schutzdeckel | nein |
| Verriegelungsart | für Längsbügel |
| Geschirmt | nein |
| Kabelabgang | gerade |
| Pg-Verschraubung | ohne |

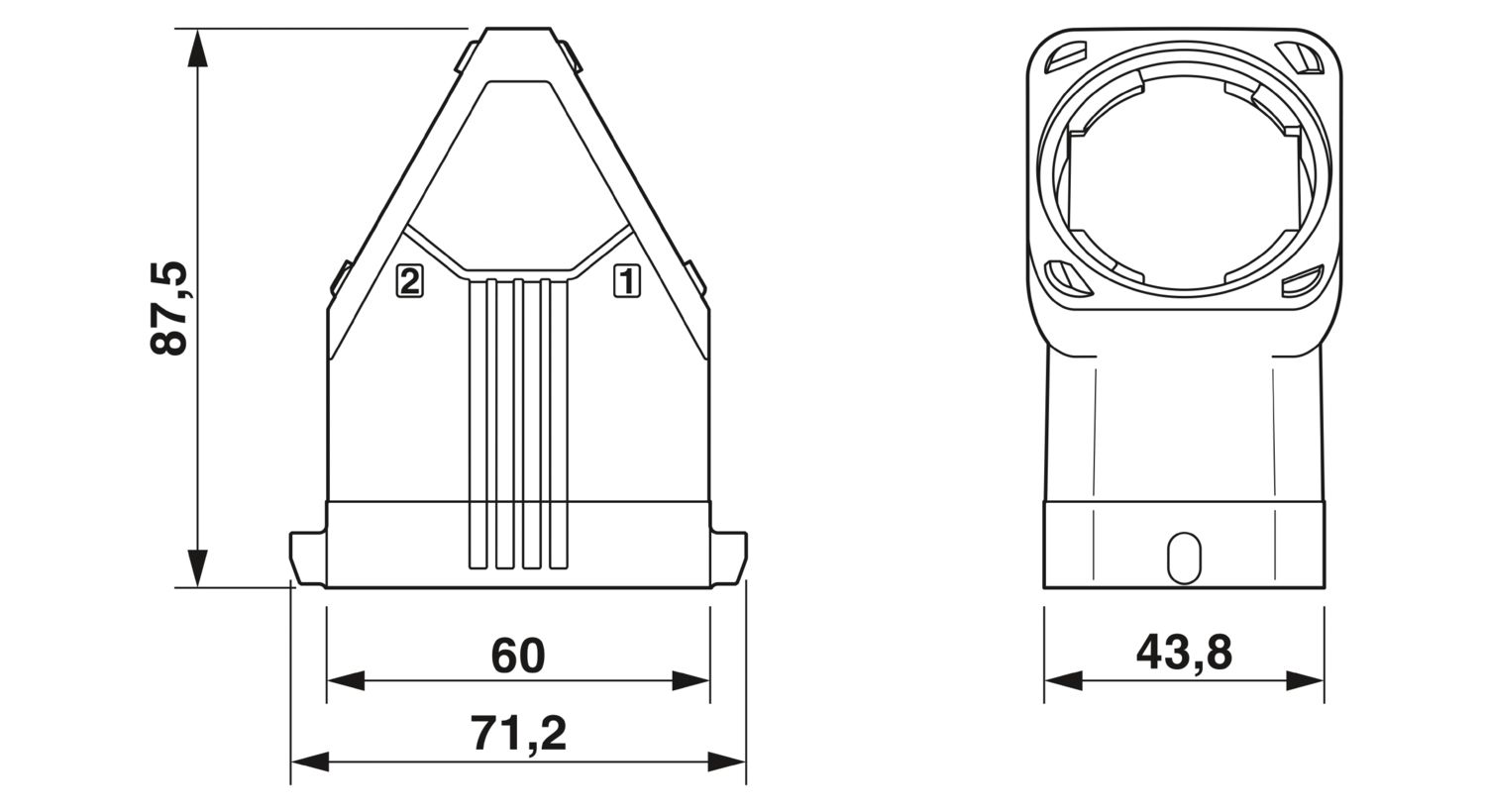

| Maßzeichnung |
|
| Breite | 43,8 mm |
| Höhe | 87,5 mm |
| Länge | 60 mm |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Schlagfestigkeit | IK08 |
| Material Gehäuse | PA |
| Mechanische Daten | |
| Verriegelungstyp | Pin |
| Montagehinweis | Das Tüllenbasisgehäuse muss durch die EVO-Verschraubung ergänzt werden. Die EVO-Verschraubung ist in 4 Größen erhältlich. Mit ihr kann ein gerader oder seitlicher Kabelabgang erstellt werden. Die Montage der EVO-Verschraubung erfolgt mit der Hand oder mit Hilfe einer Rohrzange. |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| 12 (UL 50e) | |
| Schlagfestigkeit | IK08 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (statisch) |
Ihre Vorteile
Flexible Leitungsabgangsrichtung seitlich oder gerade
Geringere Kosten als Metallausführung
Geringes Gewicht
Geringere Kondensationsgefahr
