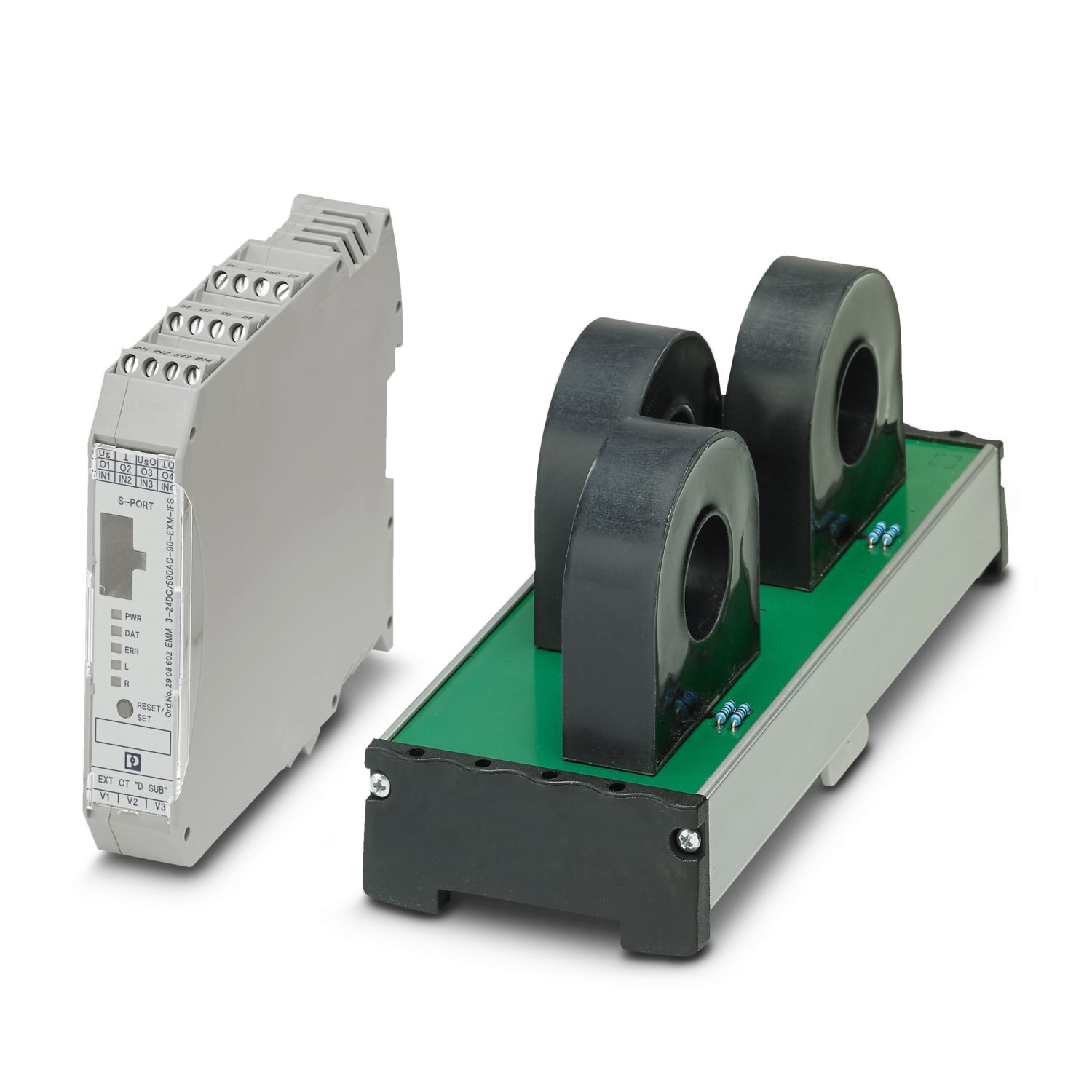

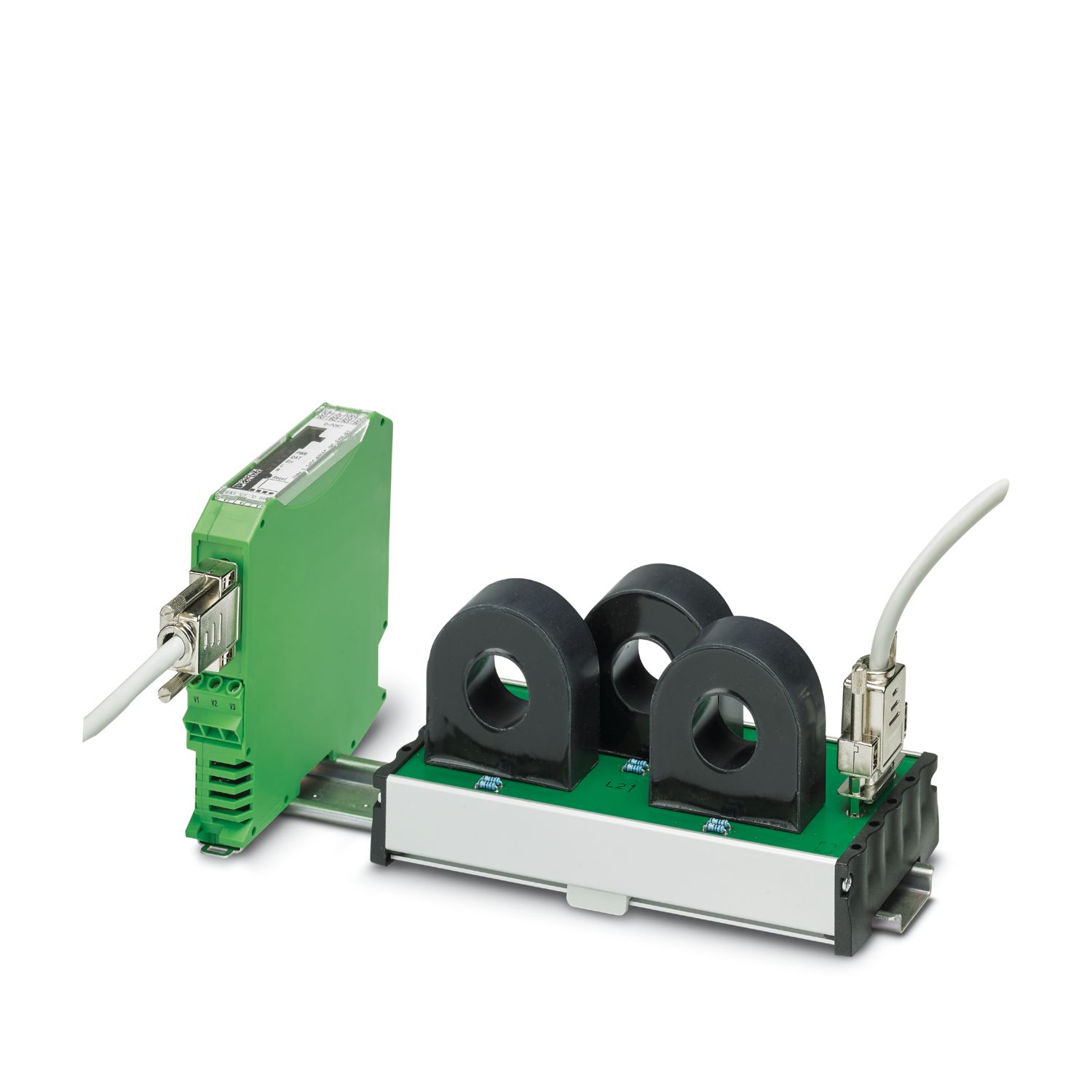

EMM 3-24DC/500AC-160-EXM-IFS - Motormanagement

2908603

Elektronisches Maschinenmanagement für den Betrieb mit externem Stromwandler (160 A) - präzise Energie-/Wirkleistungsmessung von Motoren, Maschinen oder anderen 3~-Verbrauchern. Frei parametrierbare Schalt-/Meldeschwellen. Kabel separat bestellen.

Dieses Produkt benötigt weitere Produkte für den Betrieb. Notwendiges Zubehör

Kostenloser Download verfügbar. Downloads

Produktdetails

Produktbeschreibung

Produkttyp	Elektronischer Motormanager
Produktfamilie	CONTACTRON
Betriebsart	100 % ED

Anzahl Phasen	3
Maximale Verlustleistung bei Nennbedingung	2,5 W
Versorgung
Bemessungssteuerstromkreisspeisespannung U_S	24 V DC
Steuerspeisespannungsbereich	19,2 V DC ... 30 V DC
Bemessungssteuerspeisestrom I_S	< 33 mA
Isolationseigenschaften
Bemessungsisolationsspannung	500 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2

Digitale Eingänge
Anzahl der Eingänge	4 (IN1 - IN4)
Bemessungsbetätigungsspannung U_C	24 V DC
Betätigungsspannungsbereich	19,2 V DC ... 30 V DC
Bemessungsbetätigungsstrom I_C	3,3 mA
Schaltschwelle	9,6 V ("0"-Signal)
	19,2 V ("1"-Signal)
Versorgung für Digitalausgänge
Versorgungsnennspannung	24 V DC
Versorgungsnennspannungsbereich	19,2 V DC ... 30 V DC
Leistungsmessung
Grundgenauigkeit	typ. 0,25 % (Tu= 20 °C, U= 400 V, Cos Phi= 0,8)
Leistungsbereich	350 W ... 111 kW (400 V AC)
Spannungsmessung / Sternspannung
Grundgenauigkeit	typ. 0,5 %
Spannungsbereich	42 V AC ... 550 V AC
Strommessung
Grundgenauigkeit	typ. 0,5 %
Strombereich	0,5 A ... 160 A
Messung über	externen vorgeschalteten Durchsteckstromwandler

Benennung Ausgang	Rückmeldekontakte O1-O4
Hinweis	Die Bedeutung der Rückmeldeausgänge ist frei parametrierbar, siehe Benutzerhandbuch
Anzahl der Ausgänge	4
Nennausgangsspannung	24 V DC (Halbleiterausgang)
Ausgangsspannungsbereich	19,2 V DC ... 30 V DC
Dauerlaststrom	500 mA
Restspannung	< 100 mV
Schutzbeschaltung	Suppressordiode
Überspannungsbegrenzung	> 33 V DC

Steuerkreis
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	26 ... 12
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm (5-7 lbs-in)
Lastkreis
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	26 ... 12
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm (5-7 lbs-in)
Signalanschluss am elektronischen Management-Modul (EMM)
Anschlussart	D-SUB-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	9
Signalanschluss am Stromwandlermodul
Anschlussart	D-SUB-Buchsenleiste
Anzahl der Anschlüsse	1
Polzahl	9

Statusanzeige	LED (gelb)
Betriebsspannungsanzeige	LED grün
Fehleranzeige	LED rot
Datenkommunikationsanzeige	LED grün

Breite	22,5 mm
Breite Stromwandler	177 mm
Höhe	99 mm
Höhe Stromwandler	75 mm
Tiefe	114,5 mm
Tiefe Stromwandler	88 mm
Durchmesser	23 mm
Stromwandler
Benennung	Ext 160 CT
Breite	177 mm
Höhe	75 mm
Tiefe	88 mm
Primär-Rundleiter (Durchmesser)	23 mm

Farbe	grau (RAL 7042)

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-25 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C

UKCA
Zertifikat	UKCA-konform

Normen / Bestimmungen
Normen/Bestimmungen	EN 60947-1
	EN 60947-4-2
	EN 61000-6-2
	EN 61000-6-3

Montageart	Tragschienenmontage
Montagehinweis	anreihbar ohne Abstand
Einbaulage	beliebig

Kaufmännische Daten

Artikelnummer	2908603
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	G1 - Relais
Produktschlüssel	DK7522
GTIN	4055626311784
Gewicht pro Stück (inklusive Verpackung)	1.050 g
Gewicht pro Stück (exklusive Verpackung)	0,9 g
Zolltarifnummer	85371098
Ursprungsland	DE
