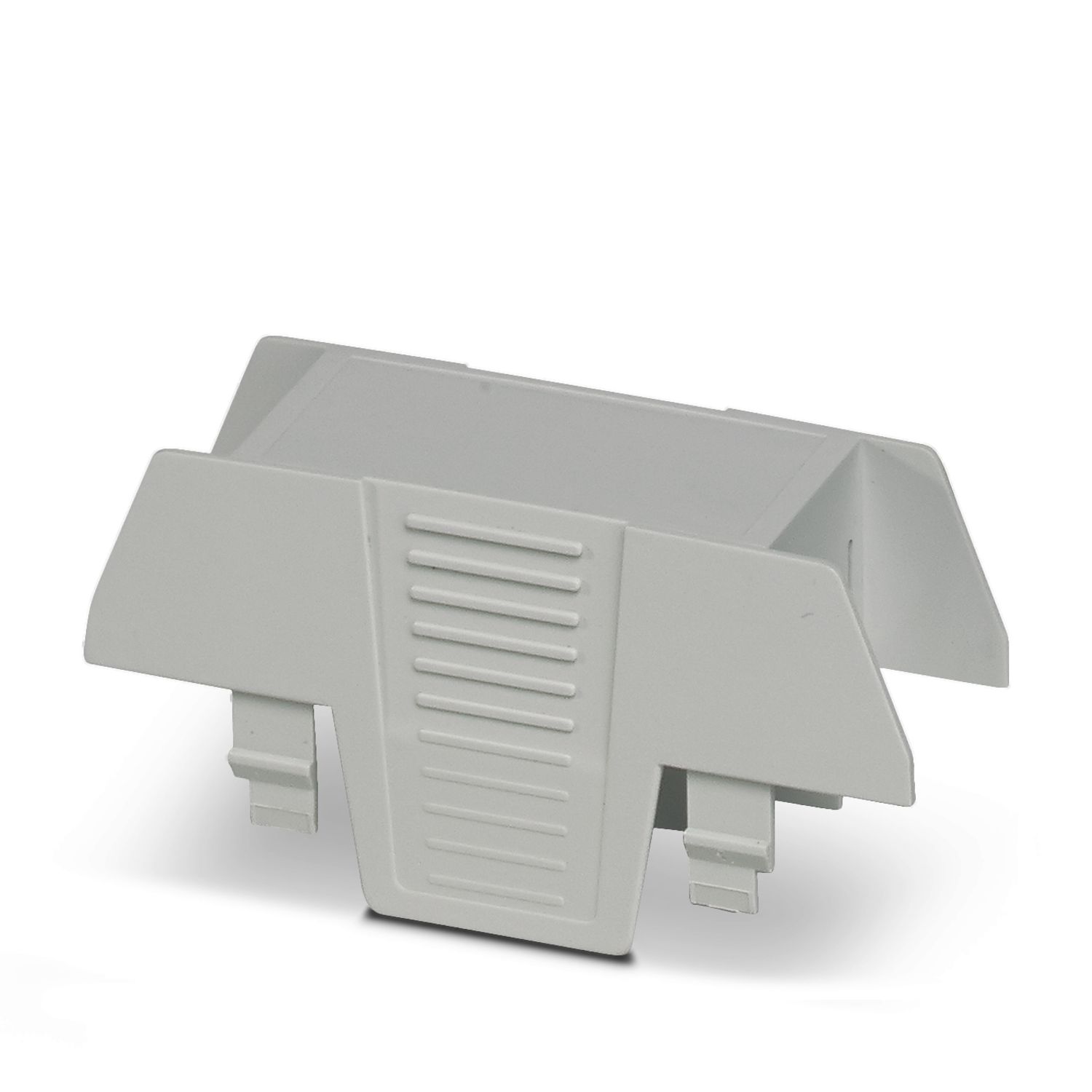

EH 22,5-C DS/ABS GY7035
-
Gehäuseoberteil
2201251
Tragschienengehäuse, Gehäuseoberteil, hohe Bauform, beidseitige Anschlussöffnung, Breite: 22,6 mm, Höhe: 75,26 mm, Tiefe: 36,95 mm, Farbe: lichtgrau (ähnlich RAL 7035)
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Produkttyp | Gehäuseoberteil |
| Gehäuseart | Tragschienengehäuse |
| Gehäuseserie | EH |
| Produktfamilie | EH..ABS.. |
| Max. Polzahl | 10 (Rastermaß: 3,5 mm) |
| Ausführung | Gehäuseoberteil, hohe Bauform, beidseitige Anschlussöffnung |
| Lüftungsöffnung vorhanden | nein |
| Maßzeichnung |
|
| Breite | 22,6 mm |
| Höhe | 75,26 mm |
| Tiefe | 36,95 mm |
| Tiefe ab Auflagefläche Unterteil | 19,95 mm |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Gehäuse | ABS |
| Oberflächenbeschaffenheit | unbehandelt |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 80 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 95 % |
| Art der Leiterplattenbefestigung | Verrastung |
| Montageart | Einrasten |
Ihre Vorteile
Tragschienen- oder Wandmontage für eine anwendungsgerechte Gerätebefestigung
Einfaches Design-in durch variablen Gehäuseformfaktor
Volle Flexibilität durch horizontal, frontal und orthogonal zur Gerätefront ausgerichtete Leiterplatten
Drei Deckelvarianten für individuelle Leiterplattenanschlüsse
Integration unterschiedlichster Leiterplatten-Anschlusstechnik für eine funktionale Gerätekonzeption
