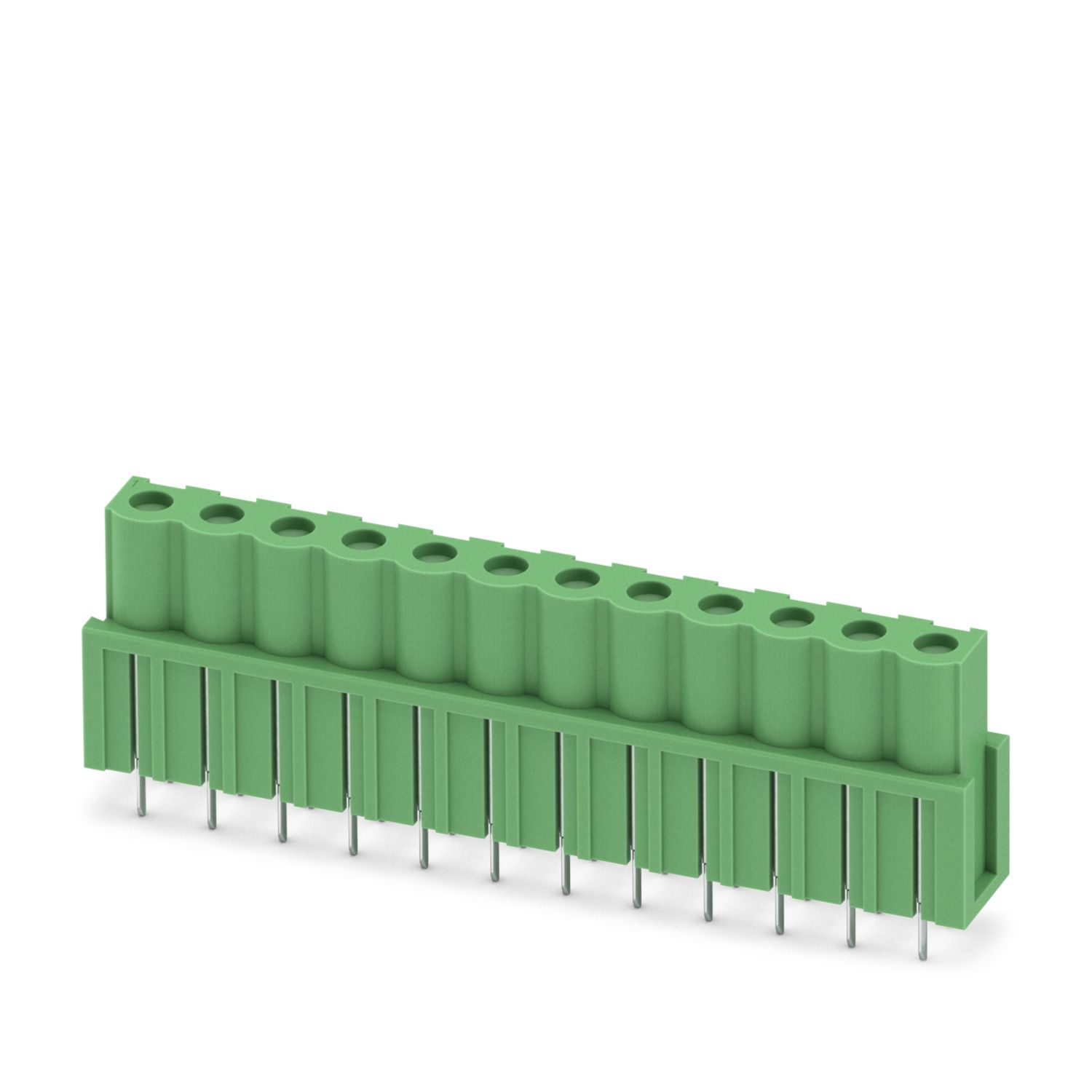

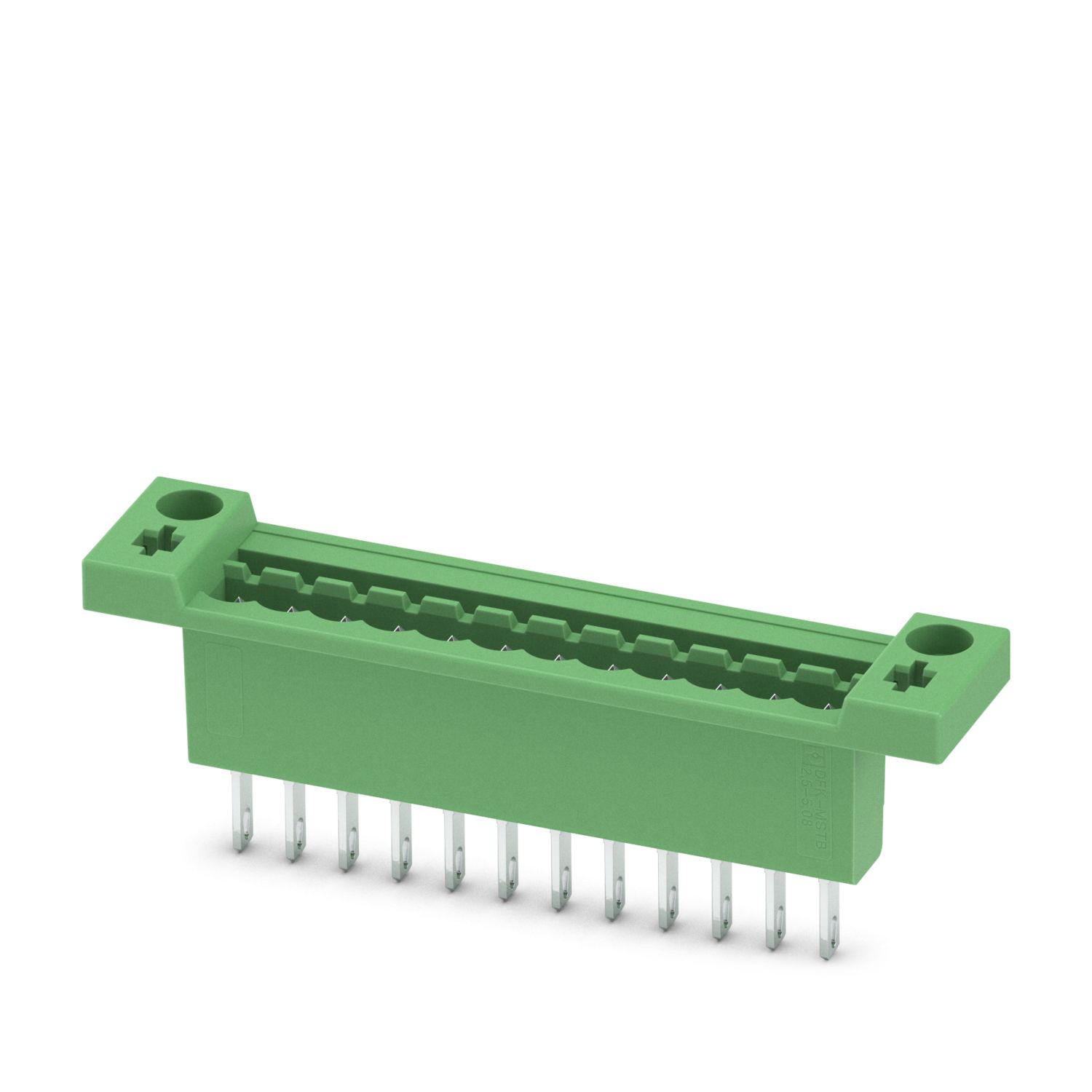

Durchführungsgrundleiste, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 12, Anzahl der Reihen: 1, Polzahl: 12, Anzahl der Anschlüsse: 12, Artikelfamilie: DFK-MSTB 2,5/..-G, Rastermaß: 5,08 mm, Anschlussart: Löt-/Flachsteckanschluss, Montage: Direktmontage, Pin-Layout: Lineares Pinning, Pinlänge [P]: 9,3 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, das Zubehörteil Art.-Nr. 5030172 ist nur in Verbindung mit MSTB 2,5/...ST-5,08 und MSTBT 2,5/...ST-5,08 verwendbar.
| Produkttyp | Durchführungsgrundleiste |
| Produktfamilie | DFK-MSTB 2,5/..-G |
| Produktlinie | COMBICON Connectors M |
| Bauform | Durchführungsgrundleiste |
| Polzahl | 12 |
| Rastermaß | 5,08 mm |
| Anzahl der Anschlüsse | 12 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 12 |
| Befestigungsflansch | ohne |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 1 |
| Eigenschaften | |
| Nennstrom IN | 12 A |
| Nennspannung UN | 320 V |
| Durchgangswiderstand | 1,7 mΩ |
| Bemessungsspannung (III/3) | 320 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Montageart | Direktmontage |
| Pinlayout | Lineares Pinning |
| Befestigung zur Durchführungswand | |
| Anzugsdrehmoment | 0,3 Nm |
| Schraube | 0708263 DFK-MSTB SS für bis zu 6 mm dicke Gehäusewände |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Kontaktbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Hinweis zum Betrieb | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Maßzeichnung |
|
| Rastermaß | 5,08 mm |
| Breite [w] | 81,28 mm |
| Höhe [h] | 29,5 mm |
| Länge [l] | 17,5 mm |
| Bauhöhe | 20,2 mm |
| Lötstiftlänge [P] | 9,3 mm |
| Stiftabmessungen | 0,8 x 2,8 mm |
| Leiterplatten-Design | |
| Bohrlochdurchmesser | 3,2 mm |
| Sichtprüfung | |
| Prüfspezifikation | DIN EN 60512-1-1:2003-01 |
| Ergebnis | Prüfung bestanden |
| Maßprüfung | |
| Prüfspezifikation | DIN EN 60512-1-2:2003-01 |
| Ergebnis | Prüfung bestanden |
| Beständigkeit von Aufschriften | |
| Prüfspezifikation | DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Polarisation und Kodierung | |
| Prüfspezifikation | DIN EN 60512-13-5:2006-11 |
| Ergebnis | Prüfung bestanden |
| Kontakthalterung im Einsatz | |
| Prüfspezifikation | DIN EN 60512-15-1:2009-03 |
| Kontakthalterung im Einsatz Anforderung >20 N |
Prüfung bestanden |
| Steck- und Ziehkräfte | |
| Ergebnis | Prüfung bestanden |
| Anzahl der Zyklen | 25 |
| Steckkraft je Pol ca. | 8 N |
| Ziehkraft je Pol ca. | 6 N |
| Thermische Prüfung | Prüfgruppe C | |
| Prüfspezifikation | DIN EN 60512-5-1:2003-01 |
| Geprüfte Polzahl | 16 |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Luft- und Kriechstrecken | | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 320 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
| Mindestwert der Kriechstrecke (III/3) | 4 mm |
| Bemessungsisolationsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
| Mindestwert der Kriechstrecke (III/2) | 3 mm |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
| Mindestwert der Kriechstrecke (II/2) | 3,2 mm |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Lebensdauerprüfung | |
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stehstoßspannung auf Meereshöhe | 4,8 kV |
| Durchgangswiderstand R1 | 1,7 mΩ |
| Durchgangswiderstand R2 | 1,7 mΩ |
| Steckzyklen | 25 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Klimatische Prüfung | |
| Prüfspezifikation | DIN EN ISO 22479:2022-08 |
| Korrosionsbeanspruchung | 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus |
| Wärmebeanspruchung | 105 °C/168 h |
| Stehwechselspannung | 2,21 kV |
| Umgebungsbedingungen | |

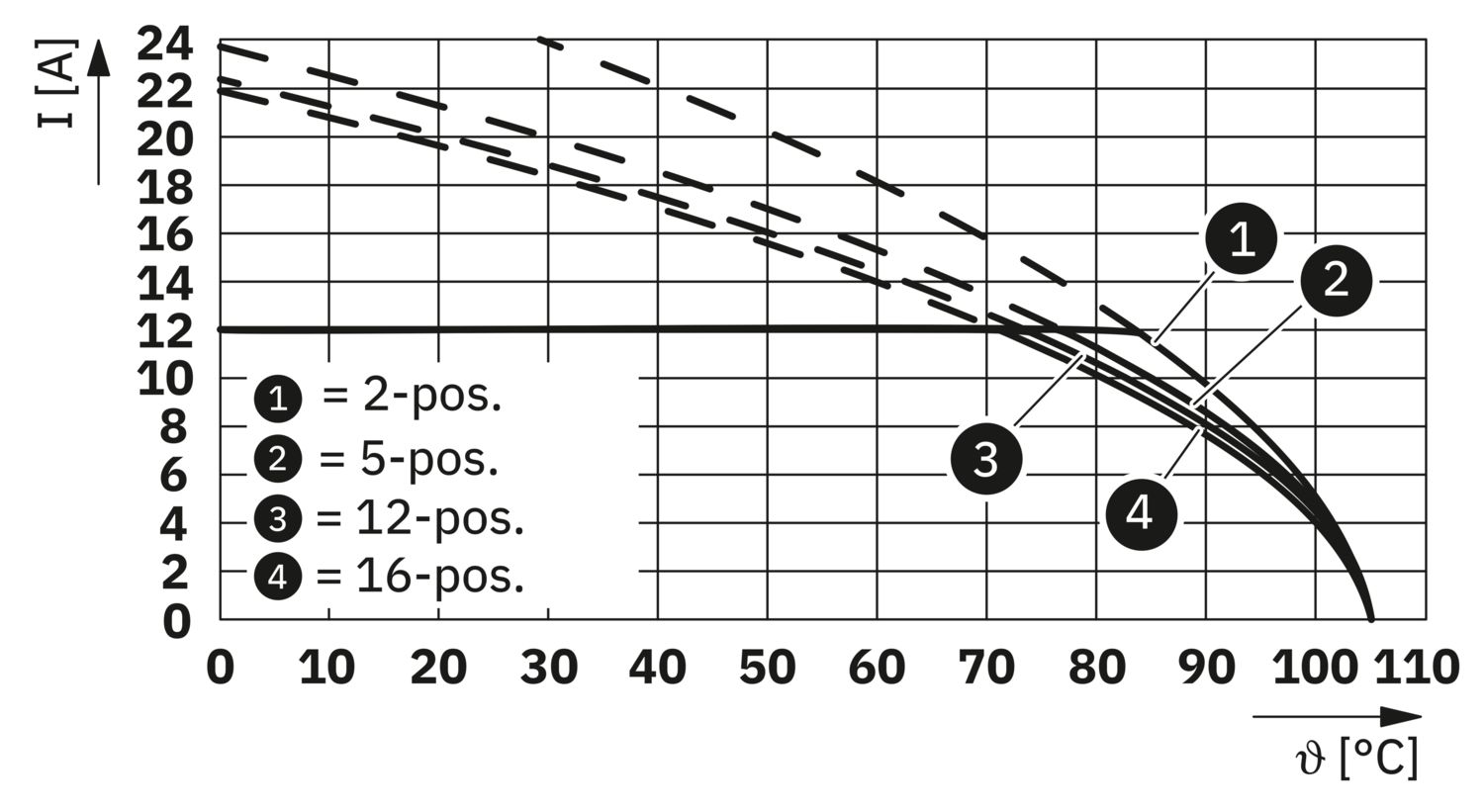

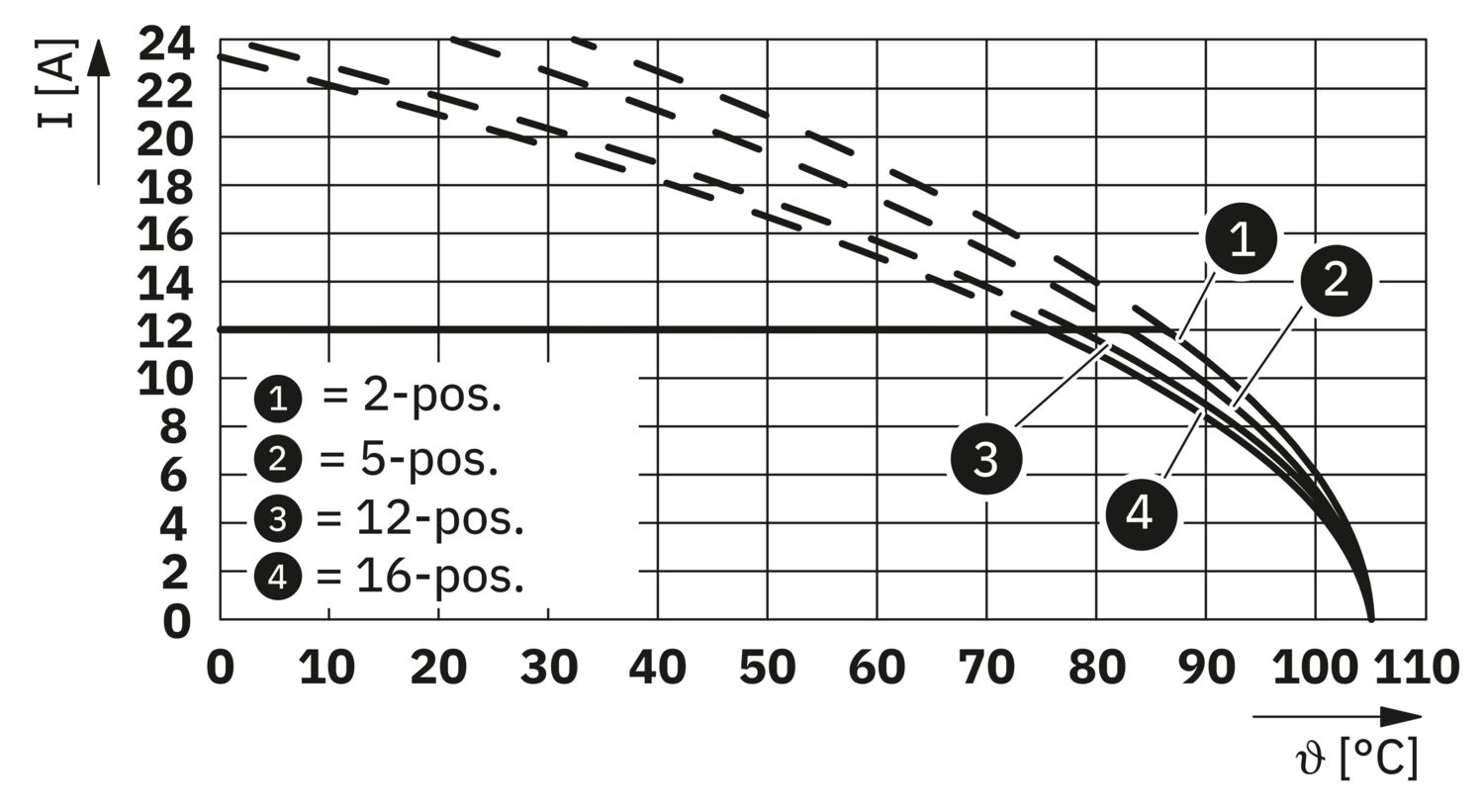

| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Verpackungsart | verpackt im Karton |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | |||
| Usegroup D | ||||
| 300 V | 10 A | |||
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | |||
| Usegroup D | ||||
| 300 V | 10 A | |||
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 250 V | 12 A |
