VS-PPC/ME-OE-94C-LI/2,0
-
Netzwerkkabel
1412736

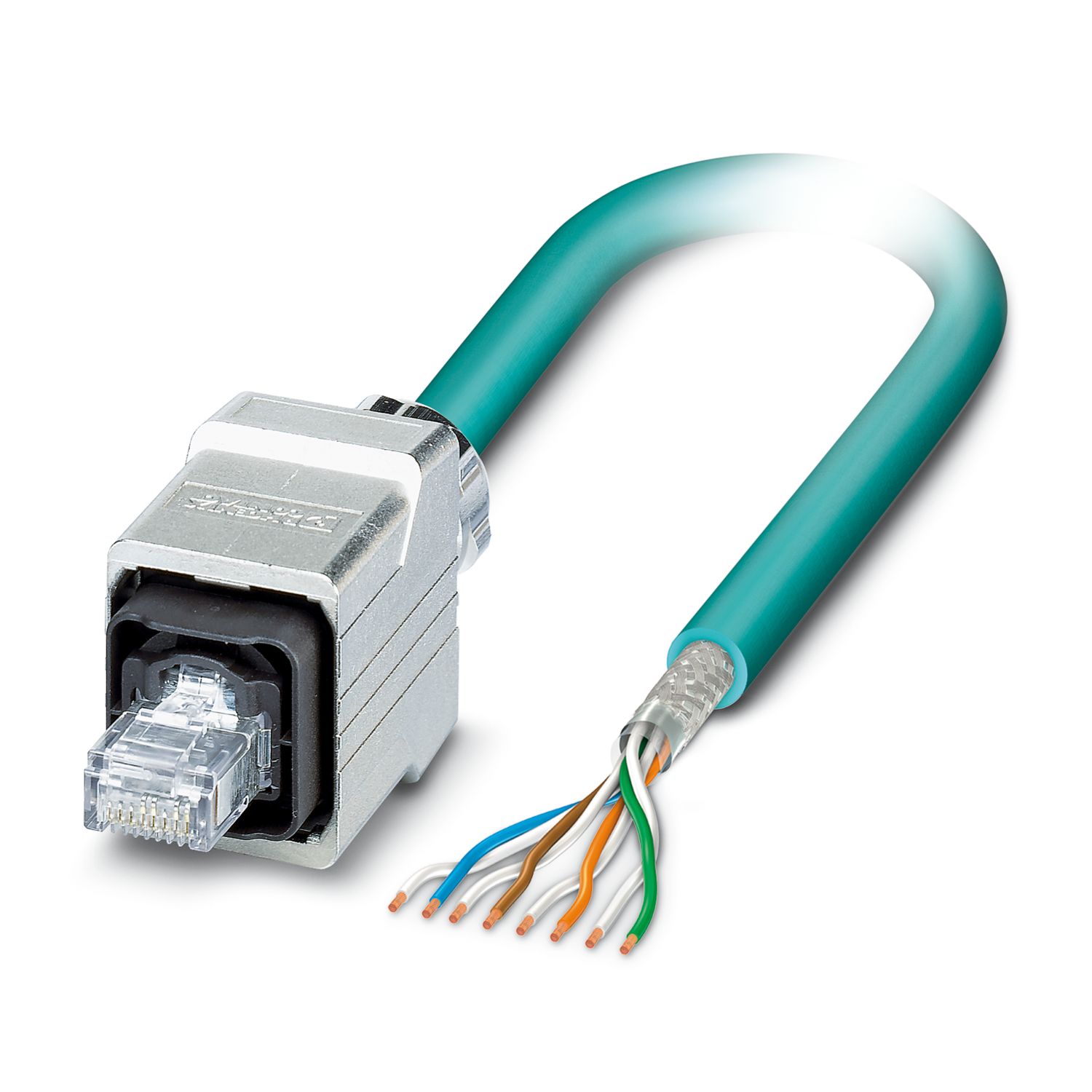

Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 schleppkettentauglich (19-drähtig), RAL 5021 (wasserblau), RJ45-Stecker/IP67 Push-Pull Metallgehäuse auf freies Leitungsende, Line, Länge 2 m
Produktdetails
Produkttyp | Datenkabel konfektioniert |
Produktfamilie | RJ45 INDUSTRIAL IE8 CAT5 |
Sensorart | Ethernet |
Polzahl | 8 |
Geschirmt | ja |
Übertragungsmedium | Kupfer |
Übertragungsgeschwindigkeit | 1 GBit/s |
Wellenwiderstand | 100 Ω |
Außenmantel, Material | PUR |
Material Leiter | blanke Cu-Litze |
Anschluss 1 | |
Maßzeichnung |
Polbild RJ45-Stecker
|
Ausführung | RJ45 Stecker, gerade, 8-polig, Push-Pull |
Polzahl | 8 |
Geschirmt | ja |
Signalart/Kategorie | Ethernet CAT5, 1 GBit/s |
Steckzyklen | ≥ 250 |
Verschmutzungsgrad | 2 |
Material Kontakt | CuSn |
Material Kontaktoberfläche | Ni/Au |
Material Kontaktträger | PC |
Material Gehäuse | Zinkdruckguss, vernickelt |
Farbe (Gehäuse) | silberfarben |
Brennbarkeitsklasse nach UL 94 | V2 |
Schutzart | IP67 |
IP65 | |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
Anschluss 2 | |
Ausführung | freies Leitungsende |
Leitungslänge | 2,00 m |
Ethernet Schleppkette CAT5, 4-paarig [94C] | |
Maßzeichnung |
|
Geschirmt | ja |
UL AWM Style | 20963 (80 °C / 30 V) |
Leitungsgewicht | 57 kg/km |
Leitungstyp | Ethernet Schleppkette CAT5, 4-paarig |
Kurzzeichen | 9YC(ST)11Y |
Kabeltyp (Kurzzeichen) | 94C |
Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 1 GBit/s |
Leitungsaufbau | 4x2xAWG26/19, S/UTP |
Leitungsaußendurchmesser | 6,90 mm +0,1 mm ... 0,2 mm |
Außenmantel, Material | PUR |
Außenmantel, Farbe | wasserblau RAL 5021 |
Wandstärke Außenmantel | 0,85 mm |
Material Leiter | blanke Cu-Litze |
Leiteraufbau Signalleitung | 19x 0,10 mm |
AWG Signalleitung | 26 |
Leitungsquerschnitt | 4x 2x 0,14 mm² |
Material Aderisolation | PP |
Aderdurchmesser inklusive Isolierung | 1 mm |
Einzelader, Farbe | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
Paarverseilung | 2 Adern zum Paar |
Gesamtverseilung | 4 Paare und 5 Füller zur Seele |
Schirmung | Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 90 % |
Nennspannung Leitung | ≤ 100 V |
Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 700,00 V (50 Hz, 1 min.) |
Leitungs-Isolationswiderstand | ≥ 500 MΩ*km |
Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
Schleifenwiderstand | ≤ 290,00 Ω/km |
Leitungs-Kapazität | ca. 50 nF/km (bei 1 kHz) |
Signallaufzeit | 5,3 ns/m |
Zugfestigkeit | ≤ 100 N |
Mindestbiegeradius, fest verlegt | 4 x D |
Mindestbiegeradius, flexibel verlegt | 8 x D |
Anzahl der Biegezyklen | 5000000 |
Mindestbiegeradius, Schleppketteneinsatz | 7,5 x D |
Verfahrgeschwindigkeit | 3 m/s |
Beschleunigung | 5 m/s² |
Nahnebensprechdämpfung (NEXT) | 65,3 dB (bei 1 MHz) |
56,3 dB (bei 4 MHz) | |
50,3 dB (bei 10 MHz) | |
47,2 dB (bei 16 MHz) | |
45,8 dB (bei 20 MHz) | |
42,9 dB (bei 31,25 MHz) | |
38,4 dB (bei 62,5 MHz) | |
35,3 dB (bei 100 MHz) | |
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
53,3 dB (bei 4 MHz) | |
47,3 dB (bei 10 MHz) | |
44,2 dB (bei 16 MHz) | |
42,8 dB (bei 20 MHz) | |
39,9 dB (bei 31,25 MHz) | |
35,4 dB (bei 62,5 MHz) | |
32,3 dB (bei 100 MHz) | |
Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
24,1 dB (bei 8 MHz) | |
25 dB (bei 10 MHz) | |
25 dB (bei 16 MHz) | |
25 dB (bei 20 MHz) | |
23,6 dB (bei 31,25 MHz) | |
21,5 dB (bei 62,5 MHz) | |
20,1 dB (bei 100 MHz) | |
Halogenfreiheit | nach IEC 60754-1 |
Ölbeständigkeit | nach EN 60811-2-1 |
Flammwidrigkeit | nach IEC 60332-1-2 |
Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
-40 °C ... 80 °C (Kabel, feste Verlegung) |
Normen/Bestimmungen | IEC PAS 61076-3-117 |
Artikelnummer | 1412736 |
Verpackungseinheit | 1 Stück |
Mindestbestellmenge | 1 Stück |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Verkaufsschlüssel | D1 - Steckverbinder |
Produktschlüssel | ABNABE |
Katalogseite | Seite 303 (PC-2011) |
GTIN | 4046356475655 |
Gewicht pro Stück (inklusive Verpackung) | 215,2 g |
Gewicht pro Stück (exklusive Verpackung) | 177,933 g |
Zolltarifnummer | 85444210 |
Ursprungsland | PL |
ECLASS
ECLASS-13.0 | 27060307 |
ETIM
ETIM 9.0 | EC001855 |
UNSPSC
UNSPSC 21.0 | 26121600 |
EU RoHS | |
Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (CAS-Nr.: 119-47-1) |
SCIP | dd99c8ed-4d7e-4ac6-8aff-9ceb129aded5 |
