TRIO-DIODE/12-24DC/2X10/1X20 - Redundansmodul

2866514

Redundansmodul med funktionsovervågning, 12 ... 24 V DC, 2 x 10 A, 1 x 20 A

Produktdetaljer

Produktbeskrivelse

DC-drift
Indgangsspændingsområde	12 V DC ... 24 V DC
Indgangsspændingsområde	10 V DC ... 30 V DC
Indgangsspændingsområde DC	10 V DC ... 30 V DC
Forsyningsspændingens spændingstype	DC
Fejltilslutningsbeskyttelse	< ja60 V

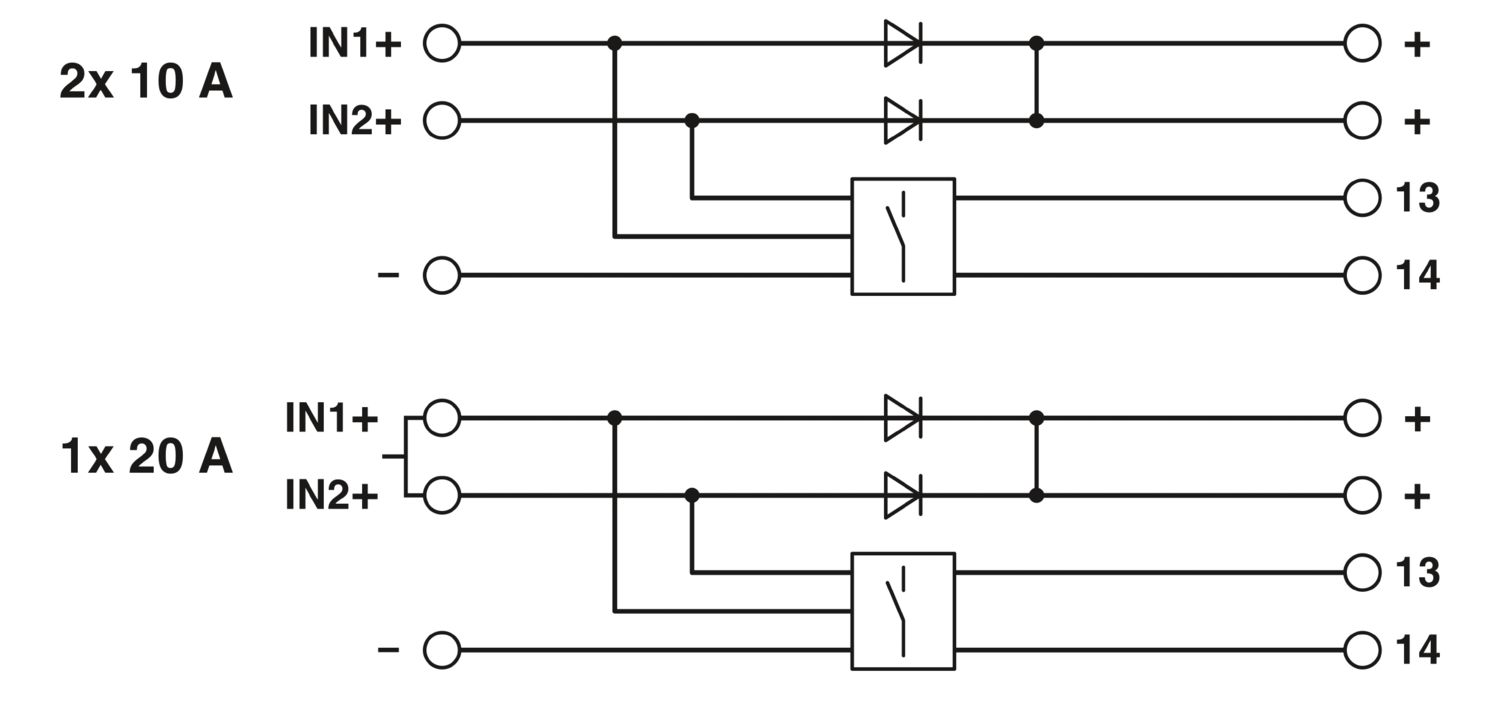

Mærkeindgangsstrøm (I_N)	2x 10 A (-25 °C ... 55 °C)
	1x 20 A (-25 °C ... 55 °C)
Maksimal strøm I_maks.	2x 15 A (-25 °C ... 40 °C)
	1x 30 A (-25 °C ... 40 °C)
Transientoverspændingsbeskyttelse	Varistor
Spændingsfald indgang/udgang	0,5 V

Virkningsgrad	> 97 %
Mærkeudgangsspænding	U_In - 0,5 V
Udgangsstrøm (I_N)	20 A (Effektforhøjelse)
	10 A (Redundans)
Derating	55 °C ... 70 °C (2,5 %/K)
Maksimal tabseffekt mærkebelastning	7 W (I_OUT = 10 A)
Seriekobling	nej
Signal: Redundancy OK potentialfri
Beskrivelse af udgangen	Kontakt lukket ved U_IN1 & U_IN2 > 8 V
Koblingsspænding maks.	maks. 60 V DC
Indkoblingsstrøm maks.	≤ 100 mA (kortslutningssikker)

Indgang
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv min.	0,2 mm²
Ledertværsnit stiv maks.	2,5 mm²
Ledertværsnit fleksibelt min.	0,2 mm²
Ledertværsnit fleksibelt maks.	2,5 mm²
Ledertværsnit AWG min.	24
Ledertværsnit AWG maks.	14
Afisoleringslængde	9 mm
Skruestørrelse	M2,5
Tilspændingsmoment min.	0,4 Nm
Tilspændingsmoment maks.	0,5 Nm
Udgang
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv min.	0,5 mm²
Ledertværsnit stiv maks.	6 mm²
Ledertværsnit fleksibelt min.	0,5 mm²
Ledertværsnit fleksibelt maks.	4 mm²
Ledertværsnit AWG min.	20
Ledertværsnit AWG maks.	10
Afisoleringslængde	14 mm
Skruestørrelse	M3
Tilspændingsmoment min.	0,5 Nm
Tilspændingsmoment maks.	0,6 Nm
Signal
Ledertværsnit stiv min.	0,2 mm²
Ledertværsnit stiv maks.	2,5 mm²
Ledertværsnit fleksibelt min.	0,2 mm²
Ledertværsnit fleksibelt maks.	2,5 mm²
Ledertværsnit AWG min.	24
Ledertværsnit AWG maks.	14
Skruestørrelse	M2,5
Tilspændingsmoment min.	0,4 Nm
Tilspændingsmoment maks.	0,5 Nm

Signaleringsmåder	LED
	Relækontakt
Signaludgang: Redundancy OK potentialfri
Statusvisning	Redundancy OK LED
Bemærkning til statusvisning	U_IN1& U_IN2 > 8 V: LED lyser grønt

Isolationsspænding indgang, udgang/hus	500 V

Produkttype	Redundansmodul
Produktfamilie	TRIO DIODE
MTBF (IEC 61709, SN 29500)	> 10000000 h (40 °C)
LED	Ja
Isoleringsegenskaber
Kapslingsklasse	III
Forureningsgrad	2

Bredde	32 mm
Højde	130 mm
Dybde	115 mm
Delingsenhed	1,8 ME
Indbygningsmål
Indbygningsafstand højre/venstre	0 mm / 0 mm
Indbygningsafstand oppe/nede	50 mm / 50 mm

Monteringstype	Bæreskinnemontering
Monteringsvejledning	kan monteres: horisontalt 0 mm, vertikalt 50 mm
Indbygningsmåde	vandret bæreskinne NS 35, EN 60715

Husmateriale	Metal
Materiale hus	Stålplade forzinket
Husprofil	Stålplade forzinket
Udførelse af sideelementer	Aluminium

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-25 °C ... 70 °C (> 55 °C derating: 2,5%/K)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Klimaklasse	3K3 (iht. EN 60721)
Maks. tilladelig luftfugtighed (drift)	≤ 95 % (ved 25 °C, ikke kondenserende)
Chok	15g per retning, iht. IEC 60068-2-27
Vibration (drift)	< 15 Hz, amplitude ±2,5 mm
	15 - 150 Hz, 2,3 g t_v= 90 min.

Norm - Udrustning af stærkstrømsanlæg med elektronisk materiel	EN 50178/VDE 0160 (PELV)
Norm - Elektrisk sikkerhed	EN 60950-1/VDE 0805 (SELV)
Norm - Beskyttelse mod skadelige strømme, grundkrav til sikker adskillelse i elektrisk materiel	EN 50178
Norm - Ekstra lav spænding	IEC 60950-1 (SELV) og EN 60204-1 (PELV)
Norm - Sikker adskillelse	DIN VDE 0100-410

UL-godkendelser	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv 2014/30/EU
Lavspændingsdirektiv	Konform med NSR-direktiv 2014/35/EU
EMC-krav støjemission	EN 61000-6-3
	EN 61000-6-4
EMC-krav støjimmunitet	EN 61000-6-1
	EN 61000-6-2
Afladning af statisk elektricitet
Standarder	EN 61000-4-2
Hus	Level 3
Afladning af statisk elektricitet
Kontaktafladning	6 kV (Kontaktafladning)
Luftafladning	8 kV (Luftafladning)
Bemærkning	Kriterium B
Elektromagnetisk HF-felt
Standarder	EN 61000-4-3
Elektromagnetisk HF-felt
Frekvensområde	80 MHz ... 3 GHz
Testfelttykkelse	10 V/m
Bemærkning	Kriterium A
Hurtige transienter (burst)
Standarder	EN 61000-4-4
Hurtige transienter (burst)
Indgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
Udgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
Bemærkning	Kriterium B
Stødspændingsbelastning (surge)
Standarder	EN 61000-4-5
Stødspændingsbelastning (surge)
Indgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Udgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Bemærkning	Kriterium B
Ledningsført påvirkning
Standarder	EN 61000-4-6
Ledningsført påvirkning
Indgang/udgang	Level 3
Frekvensområde	150 kHz ... 80 MHz
Bemærkning	Kriterium A
Spænding	10 V
Støjemission
Standarder	EN 61000-6-3
Radiostøjspænding efter EN 55011	EN 55011 (EN 55022) klasse B anvendelsesområde industri og boligområde
Radiostøjstråling efter EN 55011	EN 55011 (EN 55022) klasse B anvendelsesområde industri og boligområde

Varedata

Varenummer	2866514
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	CMRT43
Produktnøgle	CMRT43
Katalogside	Side 210 (C-6-2015)
GTIN	4046356492034
Vægt pr. stk. (inkl. indpakning)	505 g
Vægt pr. stk. (ekskl. indpakning)	370 g
Toldtarifnummer	85363030
Oprindelsesland	CN

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	500 V	63 A		- 10

Environmental product compliance

Dine fordele

Fleksibel montering ved enkel montering på bæreskinne

Spar energi

Robust design

Permanent overvågning af redundans

Gennemgående redundans helt hen til forbrugeren

ECLASS-11.0	27371010
ECLASS-12.0	27371010
ECLASS-13.0	27371010

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	2f7017c8-30fe-4906-aa28-d27370b04565
