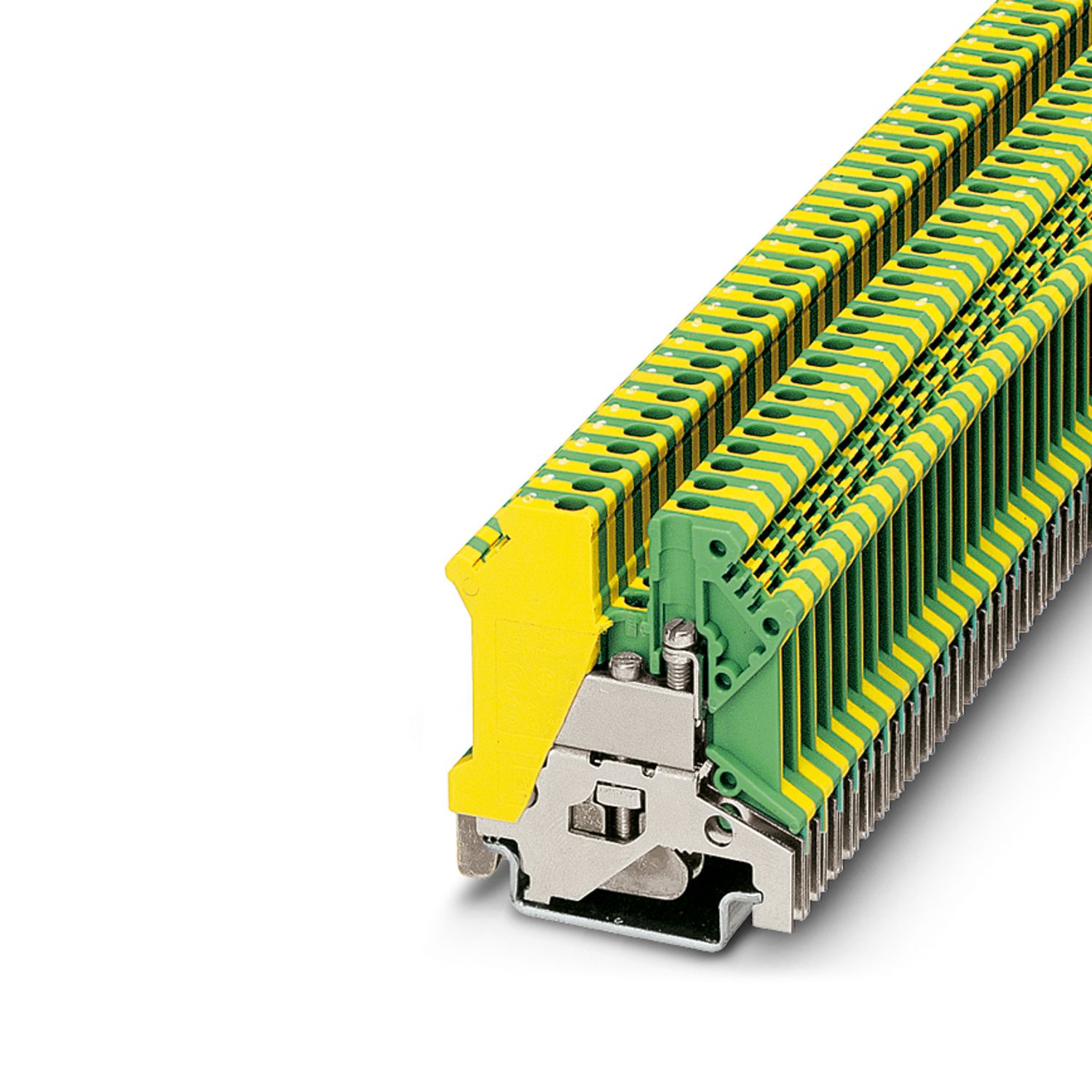

USLKG 3 - Svornice ochranného vodiče

0441083

Svornice ochranného vodiče, Při řadovém napojení na svornici se stejným obrysem je u izolačních napětí > 690 V nutné použít kryt, počet přípojek: 2, počet pólů: 1, typ připojení: Šroubové připojení, průřez: 0,2 mm² - 4 mm², způsob upevnění: PE patka s upevňovacím šroubem, M2,5, způsob montáže: NS 35/7,5, NS 35/15, NS 32, barva: zeleno-žlutá

Všeobecně	Při řadovém napojení na svornici se stejným obrysem je u izolačních napětí > 690 V nutné použít kryt

Typ produktu	Svornice ochranného vodiče
Počet pólů	1
Počet přípojek	2
Počet řad	1
Izolační vlastnosti
Kategorie přepětí	III
Stupeň znečištění	3

Zatěžovací rázové napětí	8 kV
Maximální ztrátový výkon při jmenovité podmínce	0,77 W

Patka ochranného vodiče	Ano
Počet přípojek na jedno patro	2
jmenovitý průřez	2,5 mm²
Patro 1 nahoře 1 dole 1
Závit šroubu	M3
Poznámka	Dodržujte prosím proudovou zatížitelnost nosných lišt.
Utahovací moment	0,6 ... 0,8 Nm
Délka odstranění izolace	8 mm
Přípojka podle normy	IEC 60947-7-2
Průřez vodiče tuhý	0,2 mm² ... 4 mm²
Průřez vedení AWG	24 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného)	0,2 mm² ... 2,5 mm²
Průřez vodiče (ohebného) [AWG]	24 ... 14 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky)	0,25 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou)	0,25 mm² ... 1,5 mm²

Jmenovité údaje (ATEX/IECEx)
Označení	 II 2 GD Ex eb IIC Gb
Rozsah provozních teplot	-60 °C ... 110 °C
Příslušenství s ověřením Ex	1205053 SZS 0,6X3,5
	1201442 E/UK
Rozsah krouticího momentu PE patka	0,5 Nm ... 0,6 Nm
Výstup	(trvale)
Data připojení Ex Všeobecné
Rozsah krouticího momentu	0,6 Nm ... 0,8 Nm
jmenovitý průřez	2,5 mm²
Jmenovitý průřez AWG	14
Připojovací kapacita pevná	0,2 mm² ... 4 mm²
Možnosti připojení AWG	24 ... 12
Připojovací kapacita pružná	0,2 mm² ... 2,5 mm²
Možnosti připojení AWG	24 ... 14

Šířka	5,2 mm
Výška	42,5 mm
Hloubka na NS 32	52 mm
Hloubka na NS 35/7,5	47 mm
Hloubka na NS 35/15	54,5 mm

Barva	zeleno-žlutá
Třída hořlavosti podle UL 94	V0
skupina izolačního materiálu	I
Izolační materiál	PA
Statické použití izolačního materiálu v chladu	-60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B)	130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26	HL 1 - HL 3
Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354)	28 MJ/kg
Povrchy hořlavost NFPA 130 (ASTM E 162)	úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662)	úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C)	úspěšně vykonáno

Všeobecně
Upevnění svornic	0,5 Nm ... 0,6 Nm (PE patka s upevňovacím šroubem, M2,5)
Mechanické údaje
Otevřená boční stěna	Ne

Okolní podmínky
Teplota prostředí (provoz)	-60 °C ... 105 °C (max. krátkodobá provozní teplota viz RTI Elec.)
Teplota prostředí (skladování/přeprava)	-25 °C ... 60 °C (krátkodobě, ne déle než 24 h, –60 °C až +70 °C)
teplota okolí (montáž)	-5 °C ... 70 °C
Teplota okolí (uvedení v činnost)	-5 °C ... 70 °C
Přípustná vlhkost vzduchu (skladování/přeprava)	30 % ... 70 %

Přípojka podle normy	IEC 60947-7-2

Způsob montáže	NS 35/7,5
	NS 35/15
	NS 32
Upevnění svornic	0,5 Nm ... 0,6 Nm (PE patka s upevňovacím šroubem, M2,5)

Objednací číslo	0441083
Ks/bal.	50 Kus
Minimální objednané množství	50 Kus
Prodejní kód	BE1
Kód výrobku	BE1221
Strana katalogu	Strana 463 (C-1-2019)
GTIN	4017918002169
Hmotnost/kus (včetně obalu)	17,899 g
Hmotnost/kus (bez obalu)	17,15 g
Číslo celní sazby	85369010
Země původu	TR

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
			22 - 12

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
				- 2,5

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
Usegroup B
			24 - 12
Usegroup C
			24 - 12

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
			28 - 12	28 - 12

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
			28 - 12
