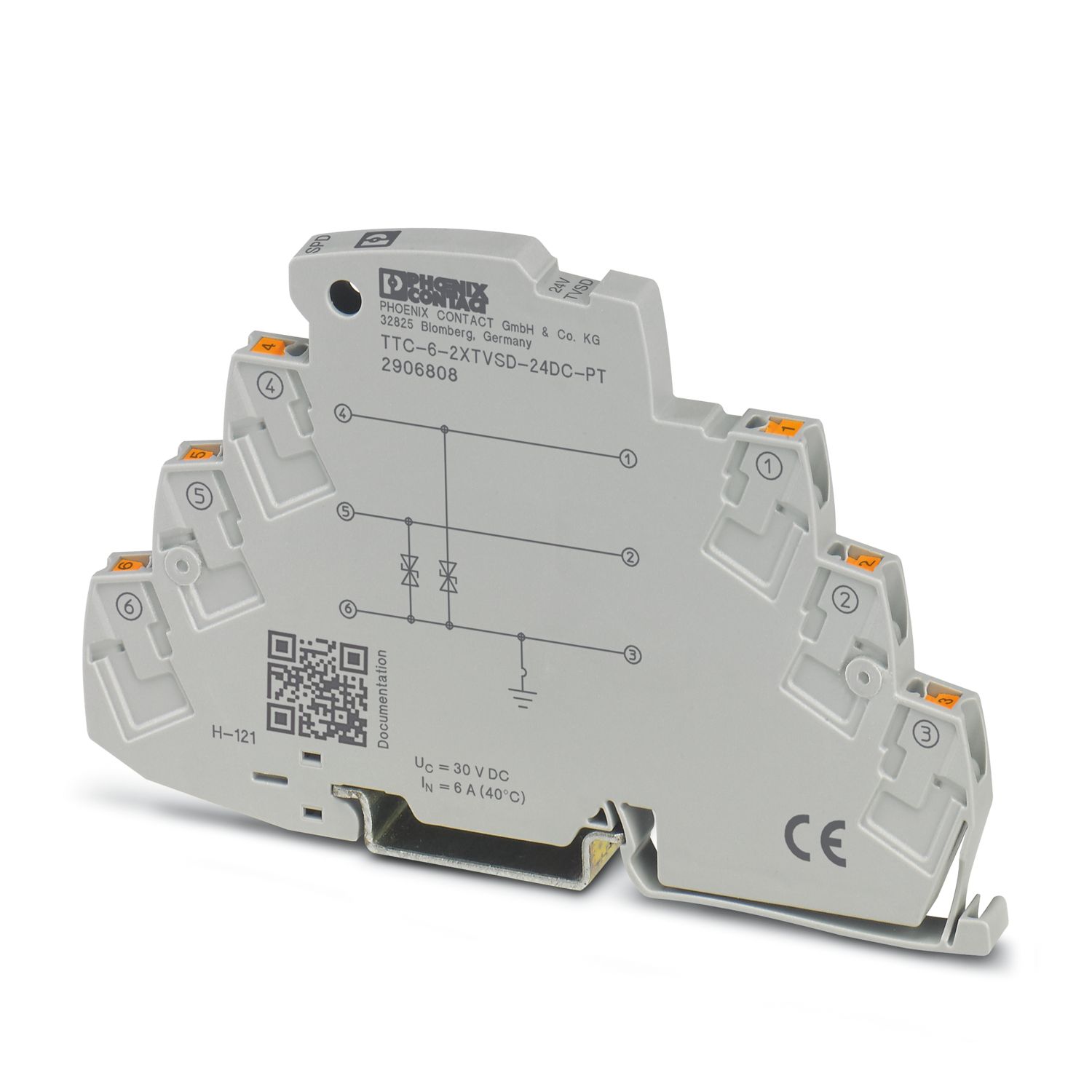

TTC-6-2XTVSD-24DC-PT
-
Svodič přepětí
2906808
Jemná přepěťová ochrana pro dva signálové vodiče se společným referenčním potenciálem.
Detaily výrobku
| Zkušební třída IEC | C1 |
| C3 | |
| Provedení | Modul nosné lišty, jednodílný |
| Typ produktu | Přepěťová ochrana pro techniku MaR |
| Produktová řada | TERMITRAB complete |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité napětí UN | 24 V DC |
| Typ připojení | Svorky Push-in |
| Průřez vodiče ohebný | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče tuhý | 0,2 mm² ... 4 mm² |
| Průřez vedení AWG | 24 ... 12 |
| Výkres v měřítku |
|
| Šířka | 6,2 mm +0,1 mm |
| Výška | 105,8 mm |
| Hloubka | 69,5 mm (vč. nosná lišta 7,5 mm) |
| Třída hořlavosti podle UL 94 | V-0 |
| Izolační materiál | PBT |
| Materiál pouzdra | PBT |
| Mechanické údaje | |
| Otevřená boční stěna | Ne |
| Směr působení | Line-Earth Ground |
| Nejvyšší trvalé napětí UC | 30 V DC |
| 21 V AC | |
| Jmenovitý proud | 6 A (55 °C) |
| Proud ochranným vodičem IPE | ≤ 10 µA |
| Jmenovitý proud svodiče In (8/20) µs (vodič-země) | 0,5 kA |
| Celkový rázový proud Itotal (8/20) µs | 1 kA |
| Ochranná úroveň Up (vodič-země) | ≤ 60 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 50 V (C3 - 100 A) | |
| Doba odezvy tA (vodič-země) | ≤ 1 ns |
| Vložený útlum aE, asym. | typ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Mezní frekvence fg (3 dB), asym. (PE) ve 150 Ω systému | typ. 960 kHz |
| Kapacita (žíla-zem) | typ. 2,2 nF |
| Odpor na jednu větev | ≤ 100 mΩ |
| Hlášení přepěťová ochrana defektní | není |
| Požadované předjištění maximální | 6,3 A (FF) |
| Odolnost proti přetížení rázovým proudem (vodič-země) | C1 - 1 kV / 500 A |
| C3 - 100 A |
| Okolní podmínky | |
| Krytí | IP20 |
| Teplota prostředí (provoz) | -40 °C ... 85 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 4000 m (amsl) |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % |
| Normy/předpisy | IEC 61643-21 |
| Poznámka | 2000 + Corrigendum 2001 + A1:2008, modifikováno + A2:2012 |
| EN 61643-21 | |
| Normy/předpisy | EN 61643-21 |
| Poznámka | 2001 + A1:2009 + A2:2013 |
| Způsob montáže | Nosná lišta: TH 35 - 7,5 mm |
Vaše výhody
Prostorově úsporné a cenově výhodné díky úzké konstrukční šířce pouhých 6 mm
Rychlá instalace svodičů přepětí bez použití nástrojů díky technice připojení push-in
Jednoduchý výběr pro každý požadavek v oblasti MaR díky kompletnímu portfoliu s vlastnostmi produktů šitými na míru
