PSI-MOS-RS232/FO1300 E
-
Převodníky pro optický kabel
2708588

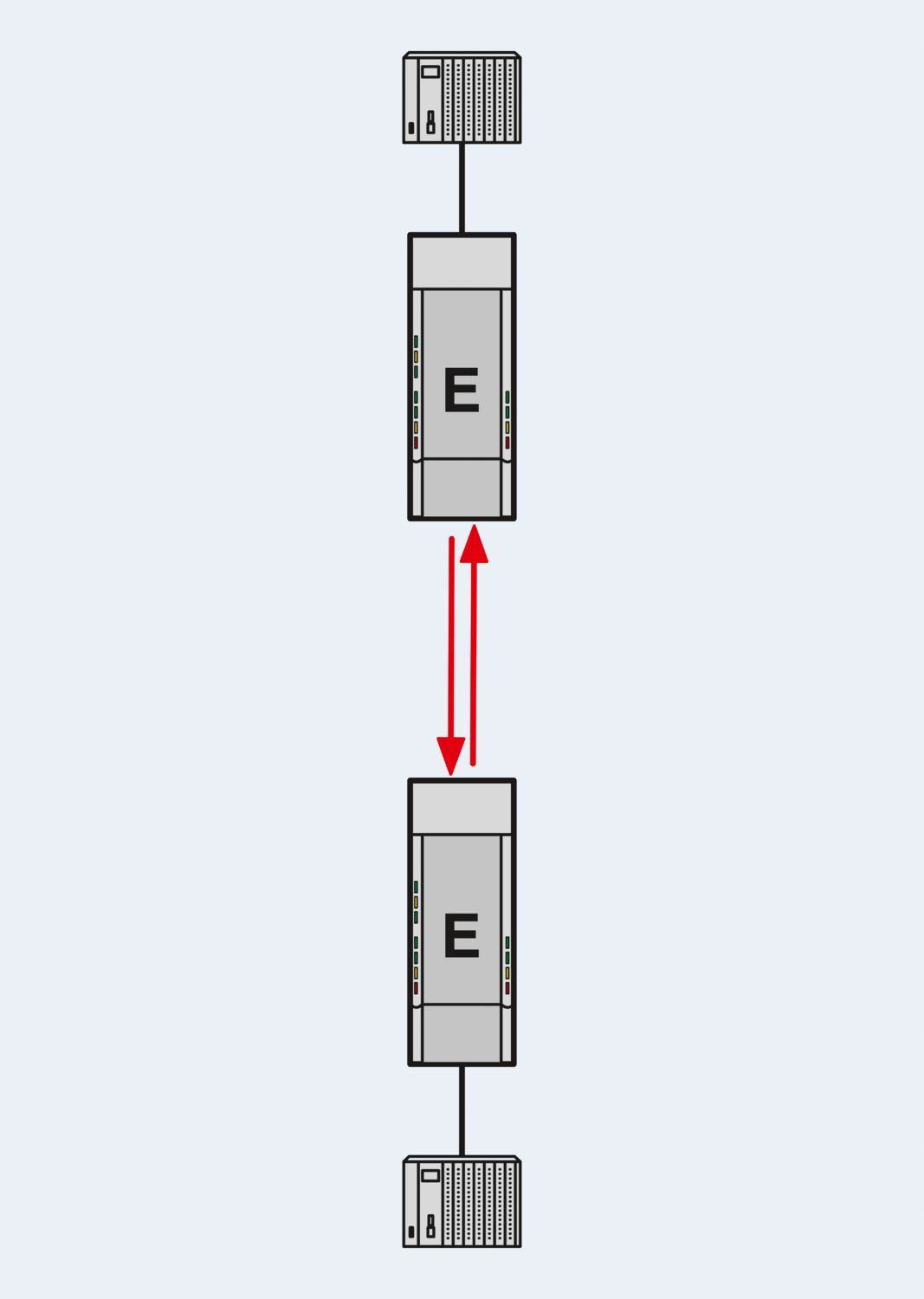

Konvertor optického kabelu s integrovanou optickou diagnostikou, kontakt alarmu, pro rozhraní RS-232 do 115,2, 2 kBit/s, koncové zařízení s rozhraním optického kabelu (SC-duplex), 1 300 nm, pro optický kabel se skleněnými vlákny

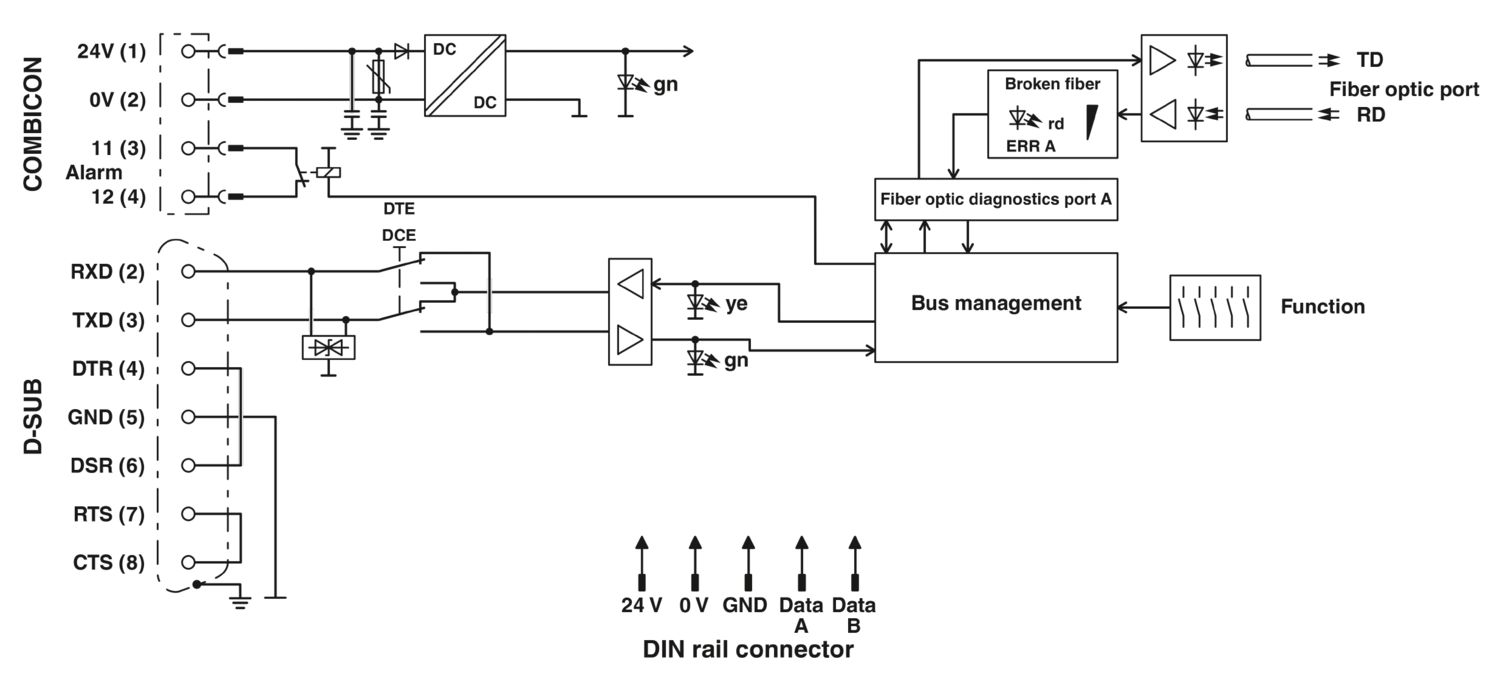

Detaily výrobku
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
| Typ produktu | Konvertor media |
| Produktová řada | PSI-MOS |
| MTTF | 942 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 418 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 172 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
| MTBF | 549 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 113 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // RS-232 |
| Maximální ztrátový výkon při jmenovité podmínce | 2,5 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| Napájení | |
| Rozmezí napájecího napětí | 18 V DC ... 32 V DC |
| Napájecí jmenovité napětí | 24 V DC (podle UL) |
| Příkon typický | 100 mA (24 V DC) |
| Maximální příkon | ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) |
| Spínání | |
| Název výstupu | reléový výstup |
| Popis výstupu | Výstup hlášení poruchy |
| Počet výstupů | 1 |
| Spínací napětí maximální | 60 V DC |
| 42 V AC | |
| Mezní trvalý proud | 1 A |
| Napájení | |
| Typ připojení | Konektor se šroubovou svorkou COMBICON |
| Jednoduchý vodič/pevný bod připojení | 0,2 mm² ... 2,5 mm² |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče (ohebného) [AWG] | 24 ... 14 |
| Délka odizolování | 7,00 mm |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Bitové zkreslení, vstup | ± 35 % (přípustné) |
| Bitové zkreslení, výstup | < 6,25 % |
| Signál | Modbus |
| Přenosové kanály | 2 (1/1), RxD, TxD, plný duplex |
| Data: optické vlákno | |
| Počet kanálů | 1 |
| Vysílací výkon minimální | -3,4 dBm (50/125 μm, optické vlákno multimode) |
| -4,7 dBm (62,5/125 μm, optické vlákno multimode) | |
| -5,5 dBm (9/125 μm, optické vlákno singlemode) | |
| Přenosová délka vč. systémové rezervy 3 dB | 27 km (s F-G 50/125 0,7 dB/km při 1 300 nm) |
| 22 km (s F-G 62,5/125 0,8 dB/km při 1300 nm) | |
| 45 km (s F-G 9/125 0,4 dB/km při 1 300 nm) | |
| Přenosový protokol | protokolově transparentní k rozhraní RS-232 |
| Typ připojení | SC-Duplex |
| Vlnová délka | 1300 nm |
| Citlivost přijímače minimální | -25,5 dBm (50/125 μm, optické vlákno multimode) |
| -25,5 dBm (62,5/125 μm, optické vlákno multimode) | |
| -26,5 dBm (9/125 μm, optické vlákno singlemode) | |
| Citlivost přijímače maximální | 0 dBm |
| Přenosové médium | Skleněná vlákna Multimode |
| optická vlákna pro režim Singlemode | |
| Data: rozhraní RS-232, dle ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Sériová přenosová rychlost | 9,6 kBit/s ... 115,2 kBit/s |
| Typ připojení | 9-pólový konektor D-SUB |
| Délka přenosu | ≤ 15 m |
| Přenosové médium | Měď |
| Formát souboru/kódování | UART (11 bit, NRZ) |
| Přepínání směru dat | vlastní řízení |

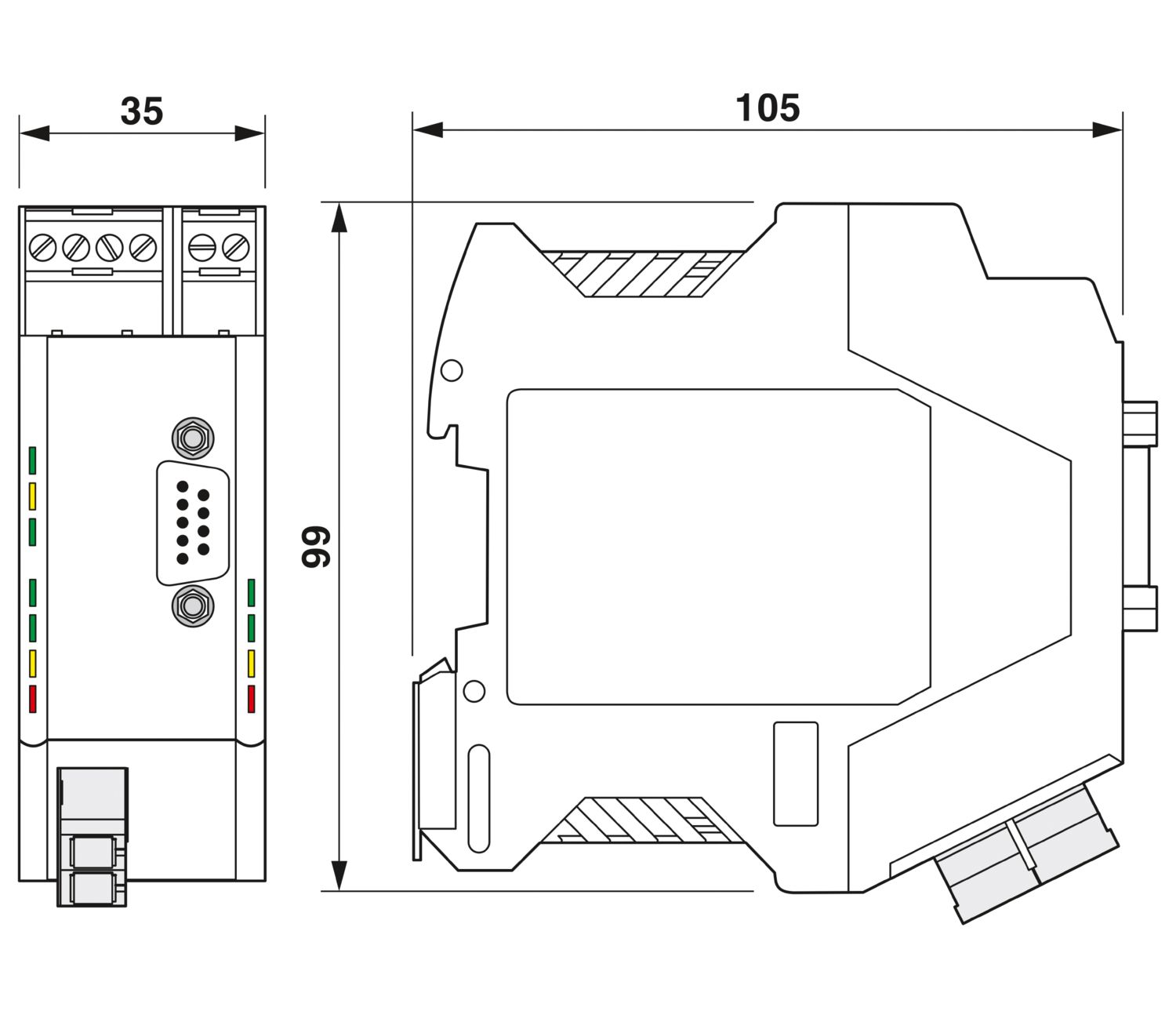

| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 99 mm |
| Hloubka | 105 mm |
| Barva (Pouzdro) | zelená (RAL 6021) |
| Materiálem (Pouzdro) | PA 6.6-FR |
| Optické vedení | |
| Typy vlákna | 50/125 µm |
| 9/125 µm | |
| Skleněná vlákna | |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| Přípustná vlhkost vzduchu (provoz) | 30 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II 3 G Ex nA nC IIC T4 Gc X |
| Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
| UL, USA / Kanada | |
| Označení | 508 Listed |
| 508 Recognized | |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-6-2:2005 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV |
| Vzdušné výboje | ± 8 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2 kV |
| Signál | ± 2 kV |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV |
| Signál | ± 1 kV |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
| Způsob montáže | Montáž na nosnou lištu |
Vaše výhody
Přípojky výměnné přes šroubovou svornici COMBICON

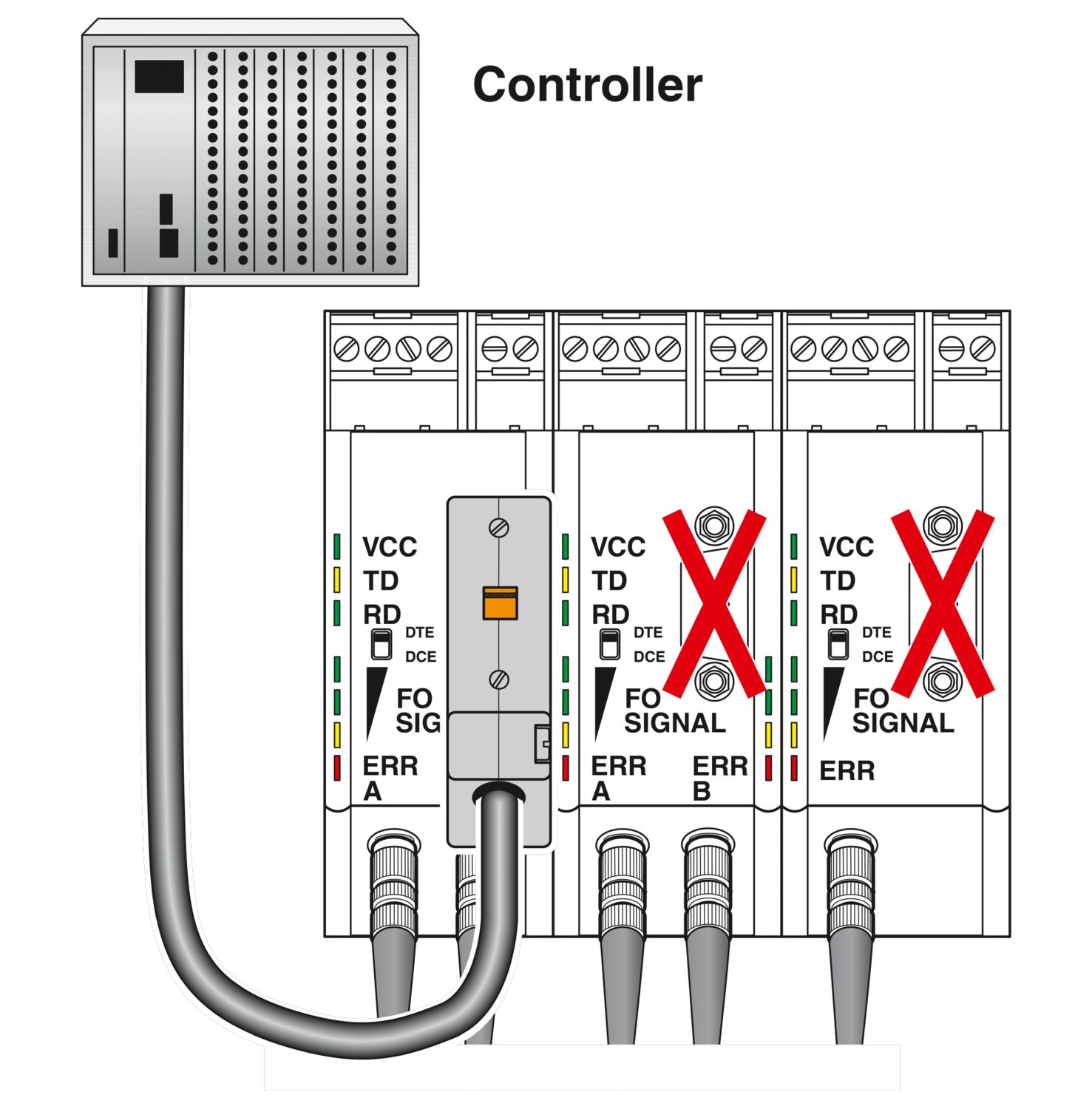

Prořazení napájecího napětí a datových signálů přes konektory sběrnice na nosnou lištu
Možné redundantní napájení volitelným systémovým zdrojem napájení
Hochwertige galvanische Trennung zwischen allen Schnittstellen (RS-232 // LWL-Ports // Versorgung // Tragschienen-Connector)
Schváleno pro použití v zóně 2
Spínací kontakt bez napětí země pro stávající alarmování kritických optických tras
Integrovaná optická diagnostika pro stálé sledování optických tras
Automatické rozpoznání dat pro všechny přenosové rychlosti do 115,2 kBit/s
