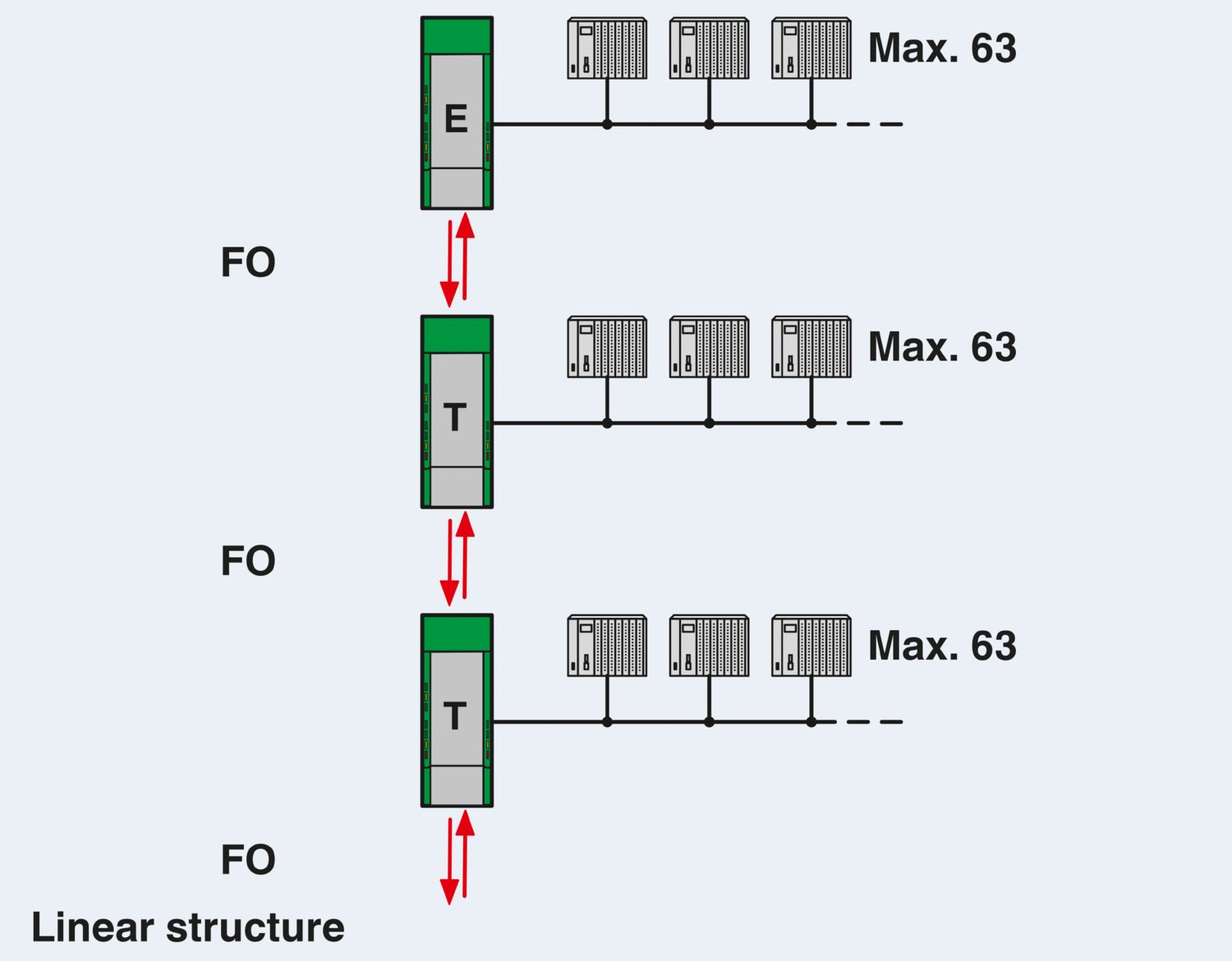

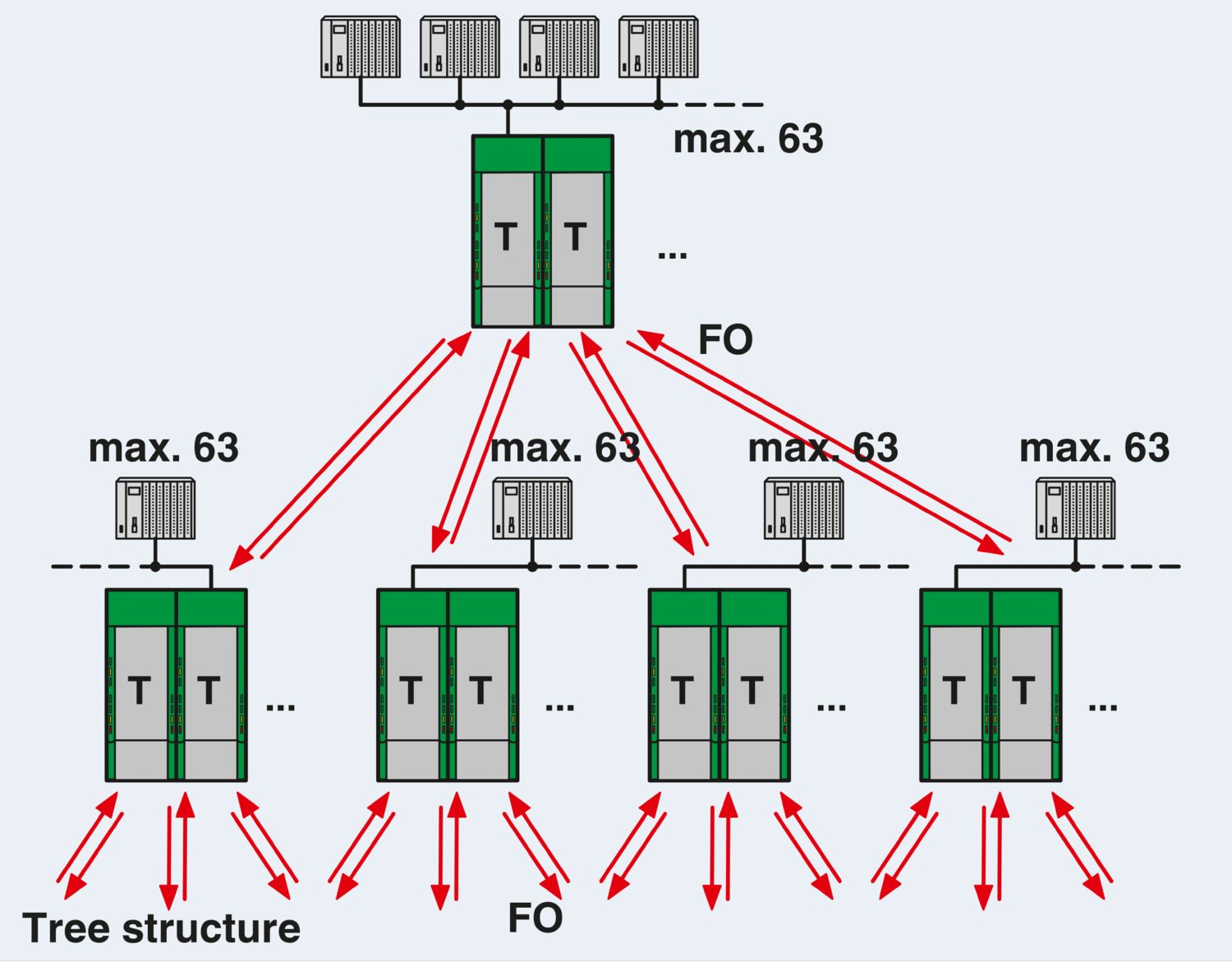

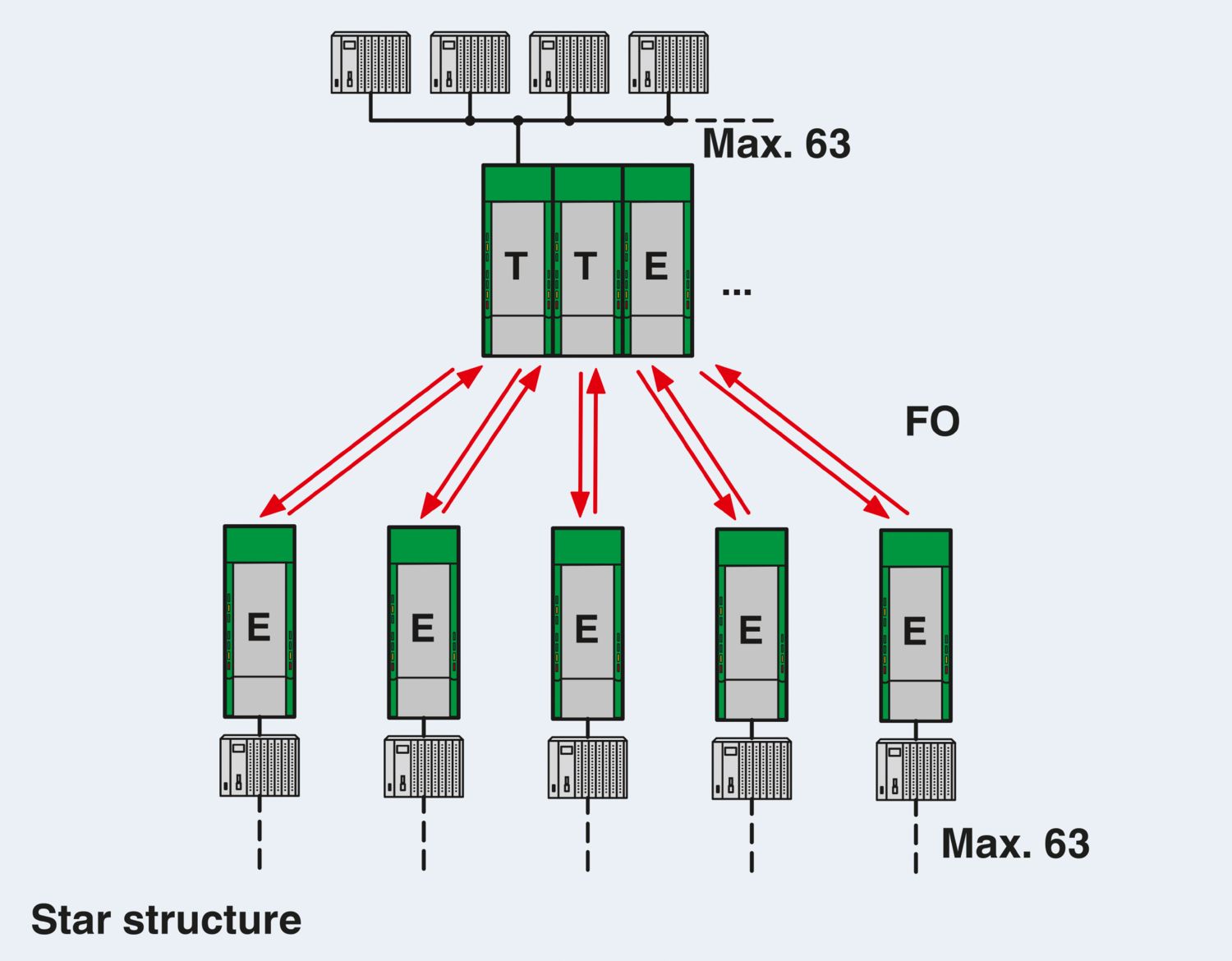

Optickým přenosovým systémem PSI-MOS-DNET... se zpřístupňuje uživateli aplikací DeviceNet™ a CANopen® snadné a bezporuchové propojení do sítě prostřednictvím optického vlákna. Také zkraty na vedení sběrnic se projevují pouze v ještě dotčeném segmentu potenciálu. To znamená: Zvýšení celkové disponibility plus větší flexibilitu v dimenzování topologie sběrnice. Použitím techniky světlovodného vlákna jsou možná pahýlová vedení a hvězdicové a stromové struktury. Modulární přístroje konstrukční řady PSI-MOS-DNET/FO... díky rozšiřujícím funkcím umožňují rozlohu sítě nezávislou na přenosové rychlosti.

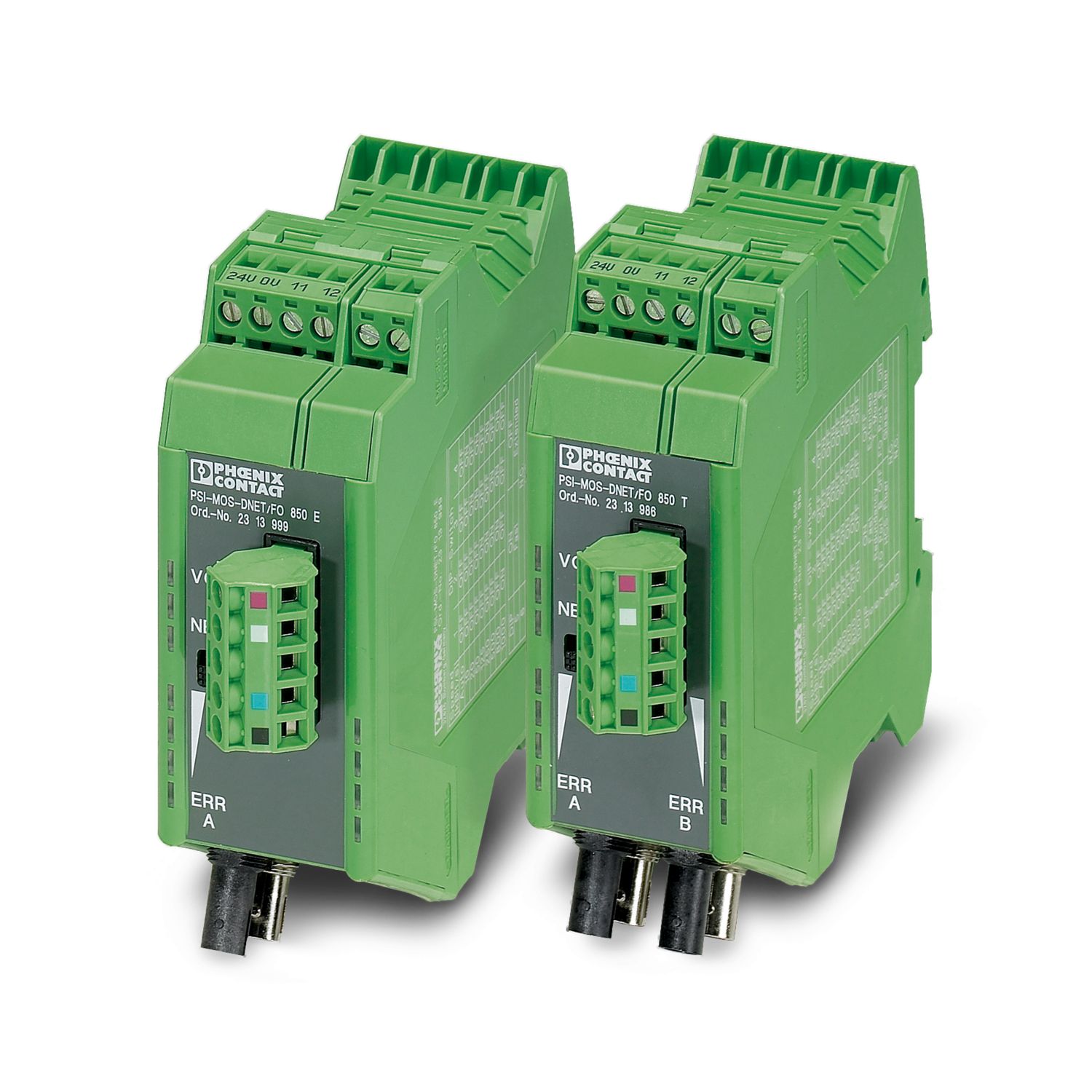

PSI-MOS-DNET/FO 850 T
-
Převodníky pro optický kabel
2313986

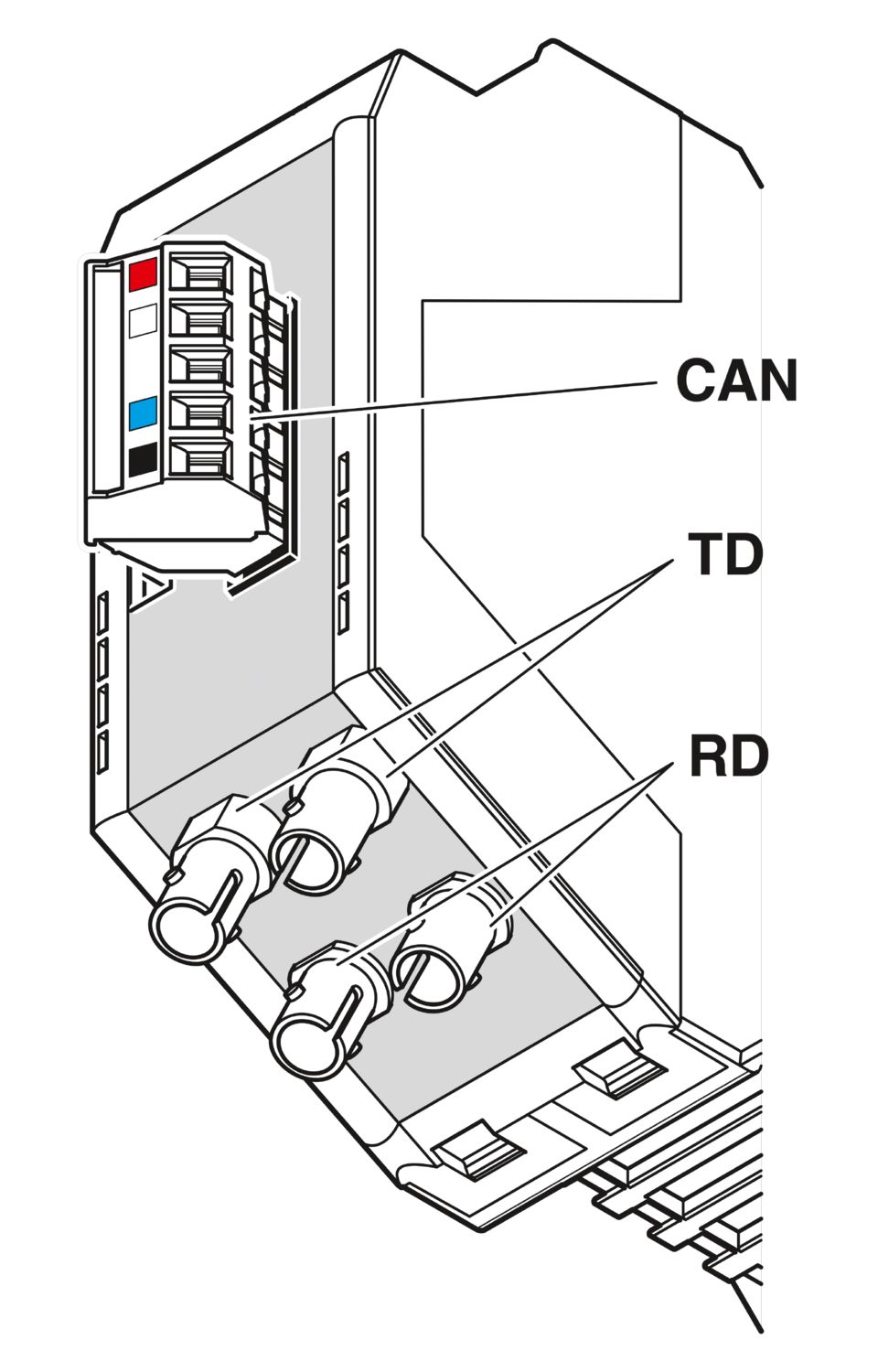

Konvertor optického rozhraní s integrovanou optickou diagnostikou, pro sběrnici DeviceNet™, CAN, CANopen® až 1000 kBit/s, T-konektor, rozhraní: 1 x CAN, 1 x alarm, 2 x optický vodič (B-FOC), 850 nm, pro optický kabel s vlákny skleněnými/ PCF (Multimode)

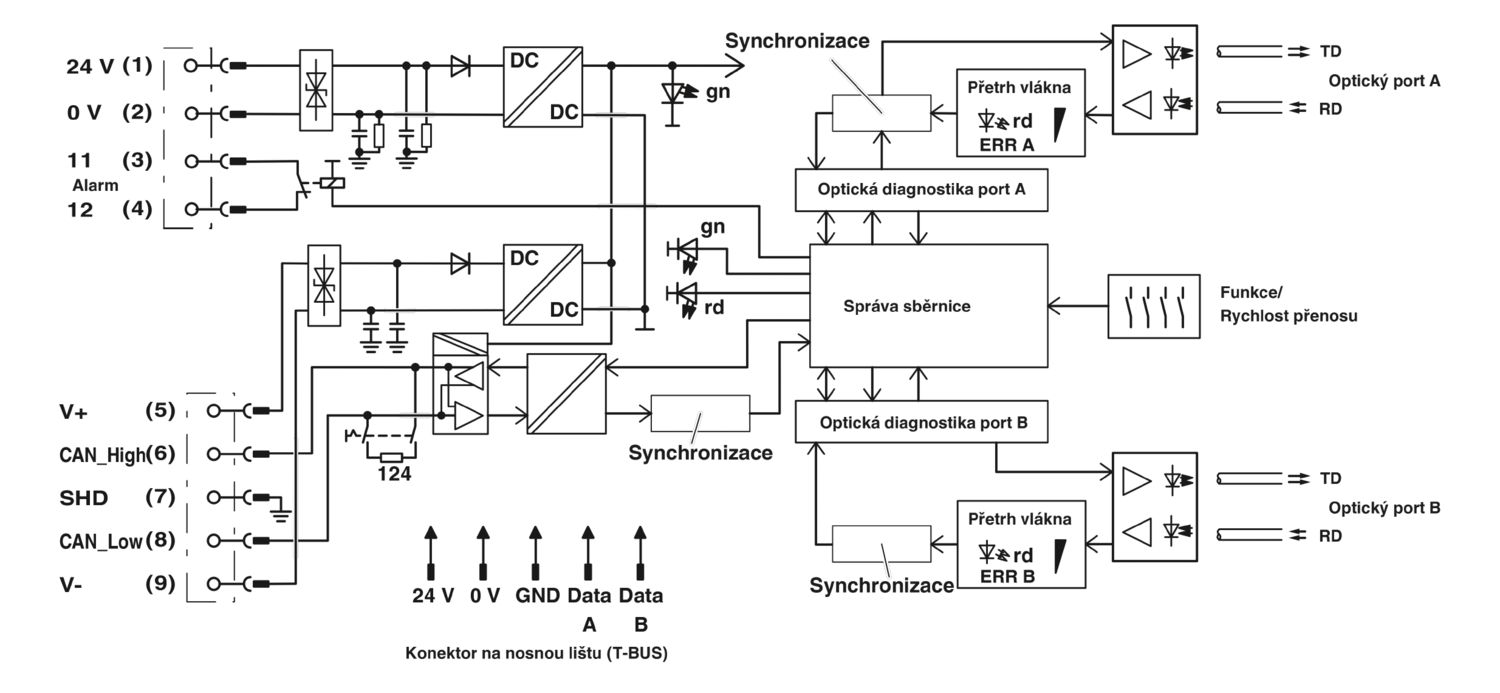

Detaily výrobku
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
| Typ produktu | Konvertor media |
| MTTF | 543 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 247 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 102 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
| MTBF | 400 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 64 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // CAN |
| Maximální ztrátový výkon při jmenovité podmínce | 3,6 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| Napájení | |
| Rozmezí napájecího napětí | 11 V DC ... 30 V DC (šroubovou zástrčkou COMBICON) |
| Napájecí jmenovité napětí | 24 V DC |
| Příkon typický | 180 mA (24 V DC) |
| Maximální příkon | ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) |
| Funkce | |

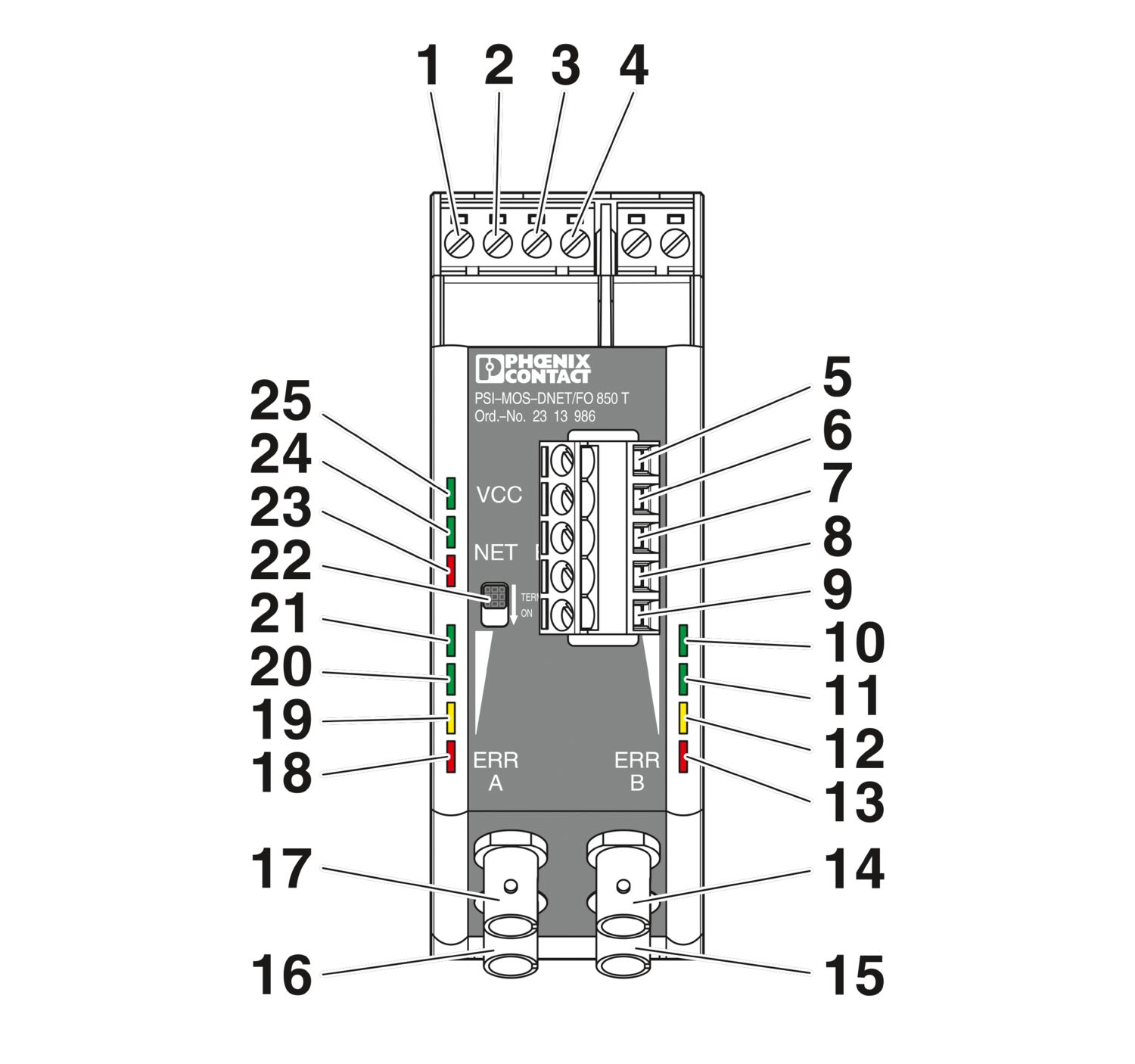

| Stavové a diagnostické indikace | LED diody: VCC (napájecí napětí), NET (stav Mod/Net), signál FO (kvalita signálu optického vlákna), ERR (přetržení optického vlákna) |
| Spínání | |
| Název výstupu | reléový výstup |
| Počet výstupů | 1 |
| Provedení kontaktů | Spínač |
| Spínací napětí minimální | 11 V DC |
| Spínací napětí maximální | 30 V DC |
| Napájení | |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Bitové zkreslení, vstup | ± 35 % (přípustné) |
| Bitové zkreslení, výstup | < 6,25 % |
| Signál | CAN |
| CANopen® | |
| DeviceNet™ | |
| Data: optické vlákno | |
| Počet kanálů | 2 |
| Vysílací výkon minimální | -17,6 dBm (50/125 µm) |
| -14,6 dBm (62.5/125 µm) | |
| -4 dBm (200/230 µm) | |
| Přenosový protokol | z hlediska protokolu transparentní k rozhraní CAN |
| Typ připojení | B-FOC (ST®) |
| Vlnová délka | 850 nm |
| Citlivost přijímače minimální | -29 dBm (50/125 µm) |
| -29 dBm (62.5/125 µm) | |
| -28,1 dBm (200/230 µm) | |
| Přenosové médium | Vlákno PCF |
| Skleněná vlákna Multimode | |
| Data: Rozhraní CAN, podle ISO/IS 11898 pro DeviceNet™, CAN, CANopen® | |

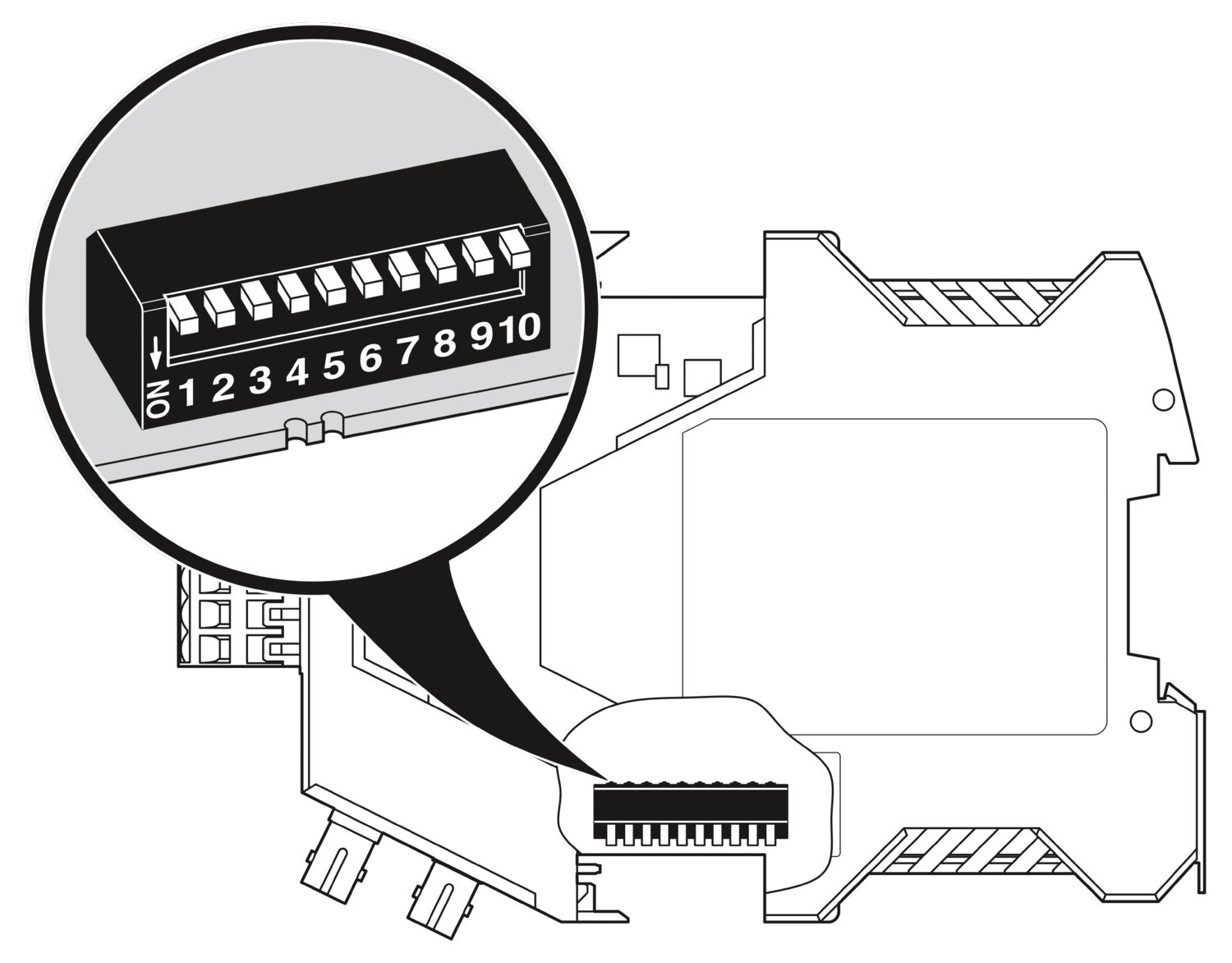

| Rychlost přenosu | ≤ 1 MBit/s (konfigurovatelný přes DIP přepínač) |
| Typ připojení | Konektor se šroubovou svorkou COMBICON |
| Počet kanálů | 2 (CAN_High / CAN_Low) |
| Délka přenosu | ≤ 5000 m (v závislosti na přenosovém výkonu a použitém protokolu) |
| Počet účastníků sběrnice | ≤ 64 (na potenciálový segment) |
| ≤ 63 (DeviceNet™, logicky adresovatelné) | |
| ≤ 128 (CANopen®, logicky adresovatelné) | |
| Zakončovací odpor | 124 Ω (připojitelně integrovaný) |
| Jednoduchý vodič/pevný bod připojení | 0,2 mm² ... 2,5 mm² |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče, ohebný, AWG max | 14 |
| Min. průřez vodiče ohebný AWG | 24 |
| Jeden vodič/kontaktní místo svorky tuhý AWG max. | 14 |
| Jeden vodič/kontaktní místo svorky tuhý AWG min. | 24 |
| Délka odizolování | 7 mm |
| Přenosové médium | 2-vodičový kroucený pár, stíněný |
| Metoda přenosu | CSMA/CA |
| Formát souboru/kódování | Bit stuffing, NRZ |

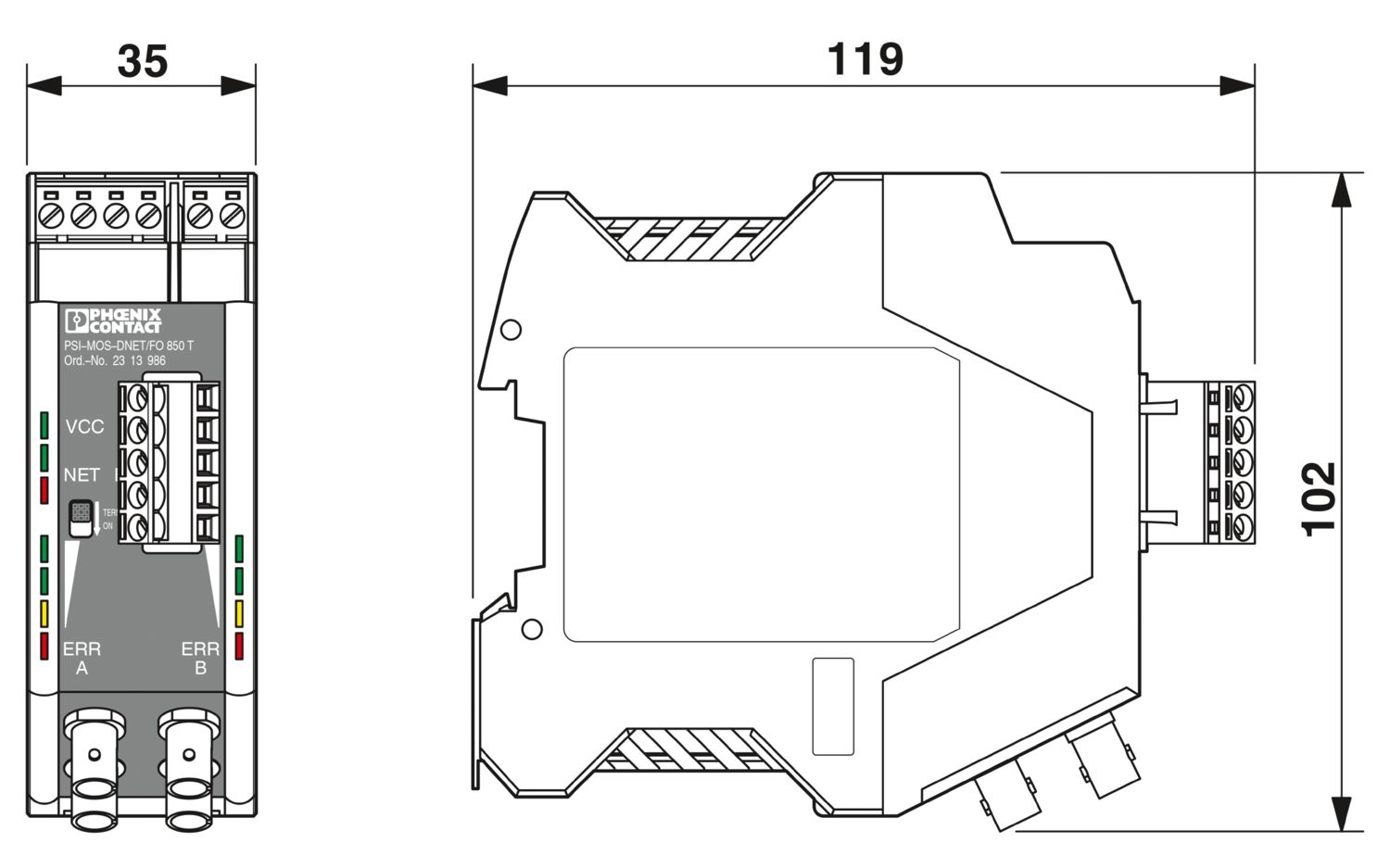

| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 102 mm |
| Hloubka | 119 mm |
| Barva (Pouzdro) | zelená (RAL 6021) |
| Materiálem (Pouzdro) | PA 6.6-FR |
| Optické vedení | |
| Typy vlákna | 200/230 µm |
| 50/125 µm | |
| 62.5/125 µm | |
| PCF vlákna | |
| Skleněná vlákna | |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| Přípustná vlhkost vzduchu (provoz) | 30 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II 3 G Ex nA IIC T4 Gc X |
| Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
| UL, USA / Kanada | |
| Označení | 508 Listed |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Lodní stavitelství | |
| Označení | DNV GL |
| Data pro lodní stavitelství | |
| Temperature | B |
| Humidity | A |
| Vibrace | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-6-2 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV |
| Vzdušné výboje | ± 8 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2 kV |
| Signál | ± 2 kV |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV |
| Signál | ± 1 kV |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
| Způsob montáže | Montáž na nosnou lištu |
Seznam UL
ID schválení: E238705cUL Listed
ID schválení: E238705cULus Listed
Vaše výhody
Přenosové rychlosti až 1 MBit/s
Prořazení napájecího napětí a datových signálů přes konektory sběrnice na nosnou lištu
Přes konektor na nosnou lištu modulárně kombinovatelné s optickými konvertory PSI-MOS
Automatické rozpoznávání přenosových rychlostí nebo pevné nastavení přenosové rychlosti přes přepínač DIP
Integrovaná optická diagnostika pro stálé sledování optických tras
Vysoce kvalitní galvanické oddělení mezi všemi rozhraními (DeviceNet // porty světlovodného vlákna // napájení // konektor na nosnou lištu)
Přípojky výměnné přes šroubovou svornici COMBICON
Možné redundantní napájení volitelným systémovým zdrojem napájení
Spínací kontakt bez napětí země pro stávající alarmování kritických optických tras
