PSI-MOS-CNET/FO 850 E
-
Převodníky pro optický kabel
2313711
Optický převodník s integrovanou, optickou diagnostikou, pro ControlNet, přenosová rychlost 5 MBit/s, koncové zařízení, rozhraní: 1 x CNET, 1 x alarm, 1 x optický vodič (B-FOC), 850 nm, pro PCF/skleněná vlákna (Multimode)

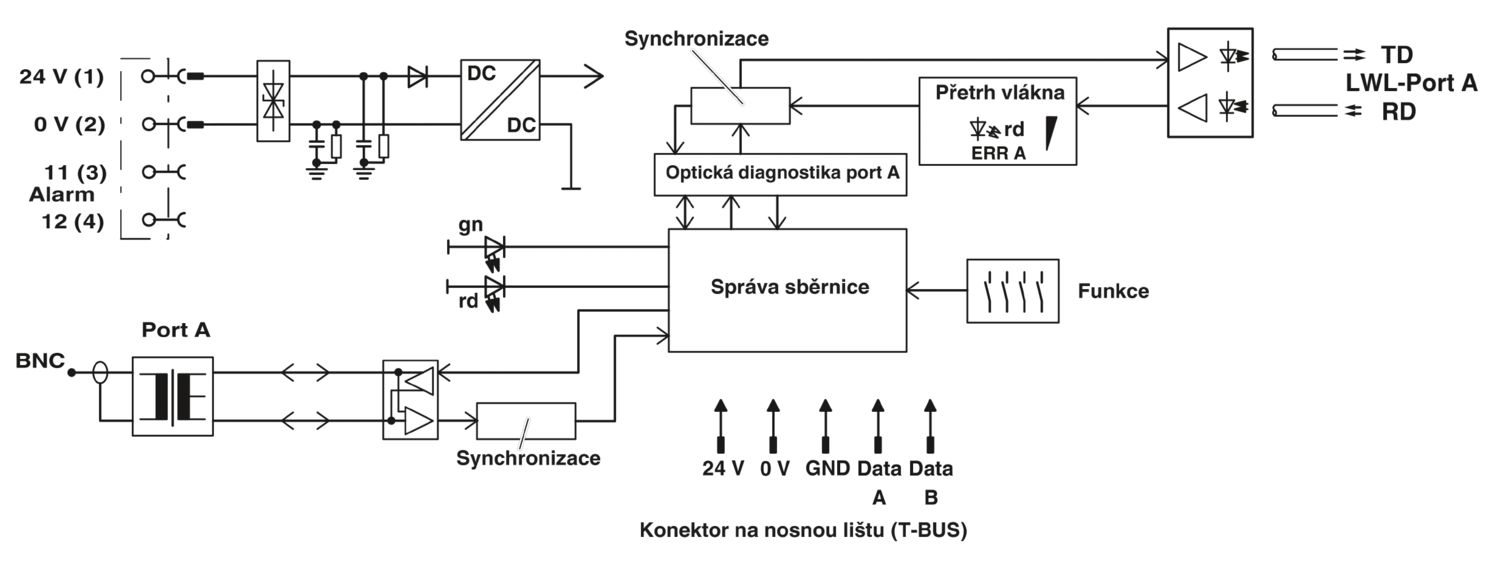

Detaily výrobku

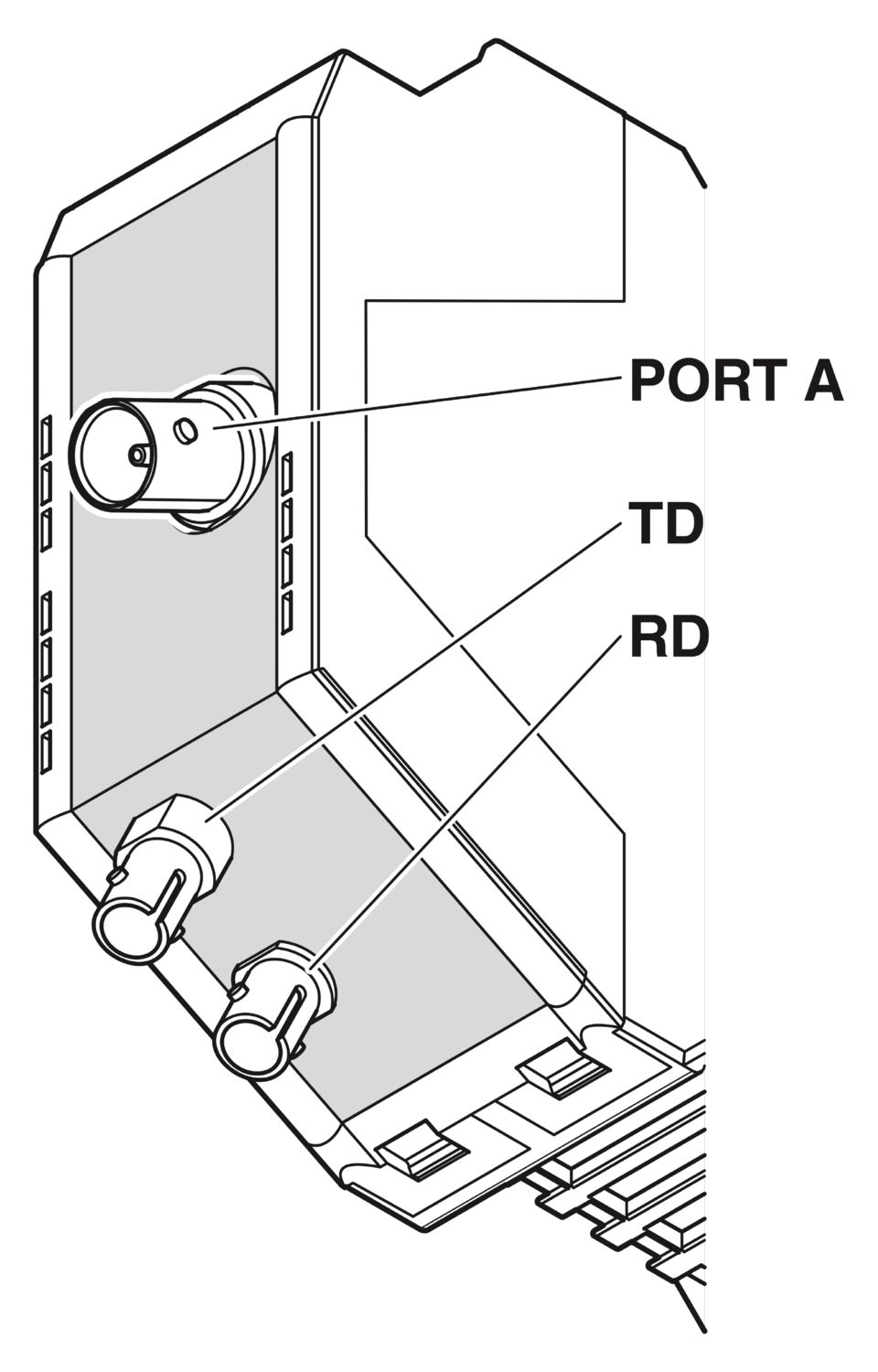

| Omezení užívání | |
| Poznámka EMC | EMC: produkt třídy A, viz prohlášení výrobců v sekci Download |
| Typ produktu | Konvertor media |
| MTTF | 985 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 418 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 173 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
| MTBF | 297 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 47 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // ControlNet™ |
| Maximální ztrátový výkon při jmenovité podmínce | 2,4 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| Napájení | |
| Rozmezí napájecího napětí | 18 V DC ... 30 V DC (šroubovou zástrčkou COMBICON) |
| Napájecí jmenovité napětí | 24 V DC |
| Příkon typický | 100 mA (24 V DC) |
| Maximální příkon | 110 mA |
| ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) | |
| Funkce | |
| Stavové a diagnostické indikace | Port A (ukazatel stavu modulu), signál FO (kvalita signálu světlovodného vlákna), ERR (přetržení světlovodného vlákna) |
| Spínání | |
| Název výstupu | reléový výstup |
| Počet výstupů | 1 |
| Provedení kontaktů | Spínač |
| Spínací napětí minimální | 18 V DC |
| Spínací napětí maximální | 30 V DC |
| Mezní trvalý proud | 500 mA |
| Napájení | |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Bitové zkreslení, vstup | ± 35 % |
| Bitové zkreslení, výstup | < 6,25 % |
| Signál | ControlNet™ |
| Data: optické vlákno | |
| Vysílací výkon minimální | -17,9 dBm (50/125 µm) |
| -14,1 dBm (62.5/125 µm) | |
| -5,1 dBm (200/230 µm) | |
| Přenosová délka vč. systémové rezervy 3 dB | 1200 m (F-K 200/230 8 dB/km s rychloupínacím konektorem) |
| 3100 m (s F-G 50/125 2.5 dB/km) | |
| 3000 m (s F-G 62.5/125 3.0 dB/km) | |
| Přenosový protokol | z hlediska protokolu transparentní k rozhraní ControlNet |
| Typ připojení | B-FOC (ST®) |
| Vlnová délka | 850 nm |
| Citlivost přijímače minimální | -32,5 dBm (50/125 µm) |
| -32,5 dBm (62.5/125 µm) | |
| -32,1 dBm (200/230 µm) | |
| Přenosové médium | Vlákno PCF |
| Skleněná vlákna Multimode | |
| Data: Rozhraní ControlNet, dle EN 50170 | |
| Sériová přenosová rychlost | 5 Mbit/s |
| Typ připojení | BNC 75 Ω |
| Délka přenosu | ≤ 1000 m |
| Max. průřez vodiče, ohebný | 2,5 mm² |
| Min. průřez vodiče, ohebný | 0,2 mm² |
| Max. průřez vodiče, tuhý | 2,5 mm² |
| Min. průřez vodiče, tuhý | 0,2 mm² |
| Průřez vodiče AWG max. | 14 |
| Průřez vodiče AWG min. | 24 |
| Přenosové médium | Měď |
| Formát souboru/kódování | Sériově asynchronní UART/NRZ |
| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 105 mm |
| Hloubka | 117 mm |
| Barva (Pouzdro) | zelená (RAL 6021) |
| Materiálem (Pouzdro) | PA 6.6-FR |
| Optické vedení | |
| Typy vlákna | 200/230 µm |
| 50/125 µm | |
| 62.5/125 µm | |
| PCF vlákna | |
| Skleněná vlákna | |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| Přípustná vlhkost vzduchu (provoz) | 30 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II 3 G Ex nA IIC T4 Gc X |
| Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
| ATEX | |
| Označení | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certifikát | PTB 06 ATEX 2042 U |
| UL, USA / Kanada | |
| Označení | 508 Listed |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-6-2 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV |
| Vzdušné výboje | ± 8 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2 kV |
| Signál | ± 2 kV |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV |
| Signál | ± 1 kV |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | dle centrální normy VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Způsob montáže | Montáž na nosnou lištu |
Vaše výhody
Schváleno pro použití v zóně 2
Jiskrově bezpečné optické rozhraní (ex op is) pro přímé připojení k přístrojům v zóně 1
Spínací kontakt bez napětí země pro stávající alarmování kritických optických tras
Integrovaná optická diagnostika pro stálé sledování optických tras
Přípojky výměnné přes šroubovou svornici COMBICON
Prořazení napájecího napětí a datových signálů přes konektory sběrnice na nosnou lištu
Modulárně kombinovatelné s měděnými opakovači PSI prostřednictvím konektoru sběrnice na nosnou lištu
Možné redundantní napájení volitelným systémovým zdrojem napájení
Vysoce kvalitní galvanické oddělení mezi všemi rozhraními (ControlNet // porty světlovodného vlákna // napájení // konektor na nosnou lištu)
